| Номер в госреестре | 73480-18 |
| Наименование СИ | Полигон Иркутский гравиметрический |
| Изготовитель | АО "Иркутскгеофизика", г. Иркутск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Полигон Иркутский гравиметрический (далее по тексту - полигон) предназначен для измерений разности ускорения свободного падения.
В основу принципа действия полигона заложена пространственная стабильность его пунктов.
Полигон расположен в районе города Иркутск.
Краткая климатическая характеристика района расположения полигона на основе данных многолетних наблюдений по гидрометеорологической станции г. Иркутск:
- климат района резко-континентальный без резких колебаний годовых и суточных температур, наиболее холодный месяц - январь, абсолютный минимум температур составляет минус 49 °С; наиболее тёплый месяц - август, абсолютный максимум температур составляет плюс 37 °С;
- максимальная глубина промерзания грунта - 1,9 м.
Полигон состоит из шести гравиметрических пунктов (далее по тексту - пунктов): № 1, № 2, № 3, № 4, № 5 и № 6. Максимальный перепад значений ускорения свободного падения полигона составляет 93,37 мГал. Расстояние от пункта № 1 до пункта № 6 по дорогам не менее 22 километров.
Каждый пункт полигона представляют собой железобетонный монолит, заглублённый в грунт не менее чем на два метра. Верхняя часть пункта имеет размер в поперечном сечении не менее 2*2 м и представляет собой ровную площадку, оборудованную установочными местами для одновременной установки не менее двух гравиметров CG-5 Autograv. Установочные места представляют собой стальные стержни, вклеенные в монолит эпоксидным клеем, с пластиковыми втулками, препятствующими боковому смещению ножек гравиметра. На каждом пункте полигона установлена информационная табличка, фотография которой приведена на рисунке 1.
полигон
ИРКУТСКИЙ ГРАВИМЕТРИЧЕСКИЙ Гравиметрический пункт Nel Охраняете* государством Залолём т 2009г
rosgeo
АО * Иркутск геофизику» 6Б4039 Иркутская обл.
Г. Иркутск, ул. Клары Цеткин, д. 9А
Ttf +7 lfcOS«
Рисунок 1 - Информационная табличка гравиметрического пункта
Пункт № 1 расположен в главном здании Геофизической экспедиции № 2, г. Иркутск, и используется в качестве опорного пункта. Пункты № 2, № 3, № 4, № 5 и № 6 расположены вдоль трассы Р258 «Байкал» в направлении г. Слюдянка. Пункты расположены вдали от населённых пунктов, промышленных предприятий и дорог с интенсивным движением транспорта, что обеспечивает низкий уровень сейсмического и техногенного шумов. Внешний вид одного из гравиметрических пунктов представлен на рисунке 2.
В таблице 1 приведены значения приращений ускорения свободного падения для каждого пункта относительно опорного пункта №1.
Пломбирование полигона не предусмотрено.
Таблица 1 - Значения приращений ускорения свободного падения для каждого из пунктов относительно опорного пункта №1.
| Номер | Наименование пункта | Приращение ускорения свободного падения, A g, мГал |
| 1 | № 1 | 0 |
| 2 | № 2 | -23,468 |
| 3 | № 3 | -36,737 |
| 4 | № 4 | -45,425 |
| 5 | № 5 | -80,637 |
| 6 | № 6 | -93,379 |

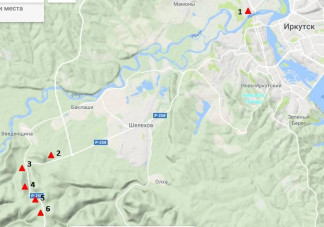

Схема расположения всех пунктов полигона представлена на рисунке 3.
Иркутск
Зеленый
Бере&»
Введенщина
Г J
А2
V3
I4
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений разности ускорения свободного падения, мГ ал | от 0 до 93 |
| Пределы допускаемой абсолютной погрешности измерений разности значений ускорения свободного падения, мГ ал | ±0,03 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество гравиметрических пунктов, шт. | 6 |
| Размеры поперечного сечения гравиметрического пункта, м, не менее - длина - ширина | 2 2 |
| Точность высотной привязки гравиметрических пунктов, м, не более | ± 0,08 |
| Условия эксплуатации: - диапазон рабочих температур, °С - уровень сейсмического шума в диапазоне частот от 0,1 до 100 Гц на каждом из пунктов, м2/(с4Гц), не более | от -40 до +45 2,5 10-7 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 50 3000 |
наносится на информационную табличку каждого пункта методом гравировки и на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полигон Иркутский гравиметрический | - | 1 шт. |
| Паспорт | ПГК.402133.001ПС | 1 экз. |
| Методика поверки | МП 253-406-2018 | 1 экз. |
осуществляется по документу МП 253-406-2018 «ГСИ. Полигон Иркутский гравиметрический. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева 25.05.2018 г. Основные средства поверки:
Гравиметр СО-5 Autograv, рег. № 60415-15.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на Свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.715-2010 «ГСИ. Государственная поверочная схема для средств измерений ускорения свободного падения»
Р 41-03-031-2000 «ОСИ. Полигоны гравиметрические наземные. Методика оценки стабильности»
МИ 2680-2001 «ГСИ. Полигоны гравиметрические наземные. Методика аттестации» «Инструкция по развитию высокоточной государственной гравиметрической сети России» ГКИНП (ГНТА)-04-122-03, Москва, ЦНИИГАиК, 2004
