Весы автомобильные Новый Стандарт ВТА, 73483-18

Назначение

Весы автомобильные Новый Стандарт ВТА (далее - весы) предназначены для измерений массы автомобильных транспортных средств - порожних и груженых автомобилей, прицепов и полуприцепов, и автопоездов из них (далее - ТС) при статическом взвешивании.

Описание

Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчик), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый или цифровой электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые электрические сигналы с датчиков поступают в аналогово-цифровой преобразователь (далее - АЦП), где сигналы суммируются и преобразуются в цифровой код.

В случае использования аналоговых датчиков и АЦП, АЦП располагается в грузоприемном устройстве (далее - ГПУ). В случае использования цифровых датчиков прикладываемая нагрузка преобразуется в цифровой сигнал в датчиках. Результаты взвешивания и значение массы груза индицируются на цифровом дисплее, расположенном на передней панели терминала вместе с функциональной клавиатурой.

Весы состоят из ГПУ, имеющего одну или несколько весовых платформ (секций), опирающихся на датчики, и терминала, к которому могут подключаться внешние электронные устройства (компьютер, принтер, выносной дисплей и т.п.) со встроенным программным обеспечением (ПО). Края примыкающих друг к другу платформ могут опираться на одни и те же датчики.

Весовые платформы отличаются размерами и способом установки (на поверхности или в приямок).

В весах используются:

-    датчики типа:

1.    С, модификации С16А и C16i, производства «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 60480-15;

2.    ZS, NHS, YBS, GZLB, модификации ZS, производства фирмы «Keli Sensing Technology (Ningbo) Co., Ltd.», Китай, регистрационный номер 57674-14;

3.    Датчики весоизмерительные МВ 150, производства ЗАО «Весоизмерительная компания «Тензо-М», Россия, Московская область, Люберецкий район, п. Красково, регистрационный номер 44780-10;

4.    Датчики весоизмерительные сжатия 740 производства «Utilcell», Испания, регистрационный номер № 50842-12;

5.    QS, S, LS, D, PST, USB, модификаций QS, S, производства фирмы «Keli SENSING TECHNOLOGY (Ningbo) Co., Ltd.», Китай, регистрационный номер 57673-14;

-    в качестве терминала в весах используются приборы весоизмерительные:

1.    WE, модификации WE2107, WE2111, производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер 61808-15;

2.    DIS2116, производства фирмы «Hottinger Baldwin Messtechnik GmbH», Германия, регистрационный номер 61809-15;

3.    CI, BI, NT, PDI, модификации CI-200A, CI-5010A, производства фирмы «CAS Corporation», Республика Корея, регистрационный номер 50968-12;

4.    МИ, модификаций МИ ВДА(ВЖА)/12Я, МИ ВДА(ВЖА)/12ЯС, МИ ВДА/12Ц(ЦС), производства ООО «МИДЛиК», Россия, г. Москва, регистрационный номер 61378-15;

5.    ТИТАН, производства фирмы ООО «ЗЕМИК», Россия, г. Ростов-на-Дону, регистрационный номер 72048-18.

Управление весами должно осуществляется с помощью функциональной клавиатуры терминала и/или ПК.

Передача данных на ПК, принтер, вторичный дисплей и другие периферийные устройства осуществляется по различным интерфейсам: RS232, RS422/485, USB, WiFi, Ethernet/IP и т.п.

В весах предусмотрены следующие устройства и функции по ГОСТ OIML R 76-1:

-    устройство полуавтоматической установки на нуль (п.Т.2.7.2.2);

-    устройство автоматической установки на нуль (п.Т.2.7.2.3);

-    устройство первоначальной установки на нуль (п.Т.2.7.2.4);

-    устройство слежения за нулем (п.Т.2.7.3);

-    устройство уравновешивания тары (п.Т.2.7.4.1).

На ГПУ весов прикрепляется табличка, содержащая следующую информацию:

-    наименование или товарный знак предприятия-изготовителя;

-    условное обозначение весов;

-    заводской номер весов;

-    класс точности по ГОСТ OIML R 76-1-2011;

-    значение (Maxi) в диапазонах взвешивания Wi;

-    значение минимальной нагрузки (Mini) в диапазонах взвешивания Wi;

-    значение (ei) в диапазонах взвешивания Wi;

-    значение максимальной выборки массы тары (Т^) в диапазонах взвешивания Wi;

-    знак утверждения типа средств измерений;

-    обозначение типа и серийный номер терминала.

Весы выпускаются однодиапазонными и двухдиапазонными в модификациях: Новый Стандарт ВТА-10-10; Новый Стандарт ВТА-15-10; Новый Стандарт ВТА-20-10; Новый Стандарт ВТА-30-10; Новый Стандарт ВТА-40-20; Новый Стандарт ВТА-40-10; Новый Стандарт ВТА-50-20; Новый Стандарт ВТА-60-20; Новый Стандарт ВТА-80-50; Новый Стандарт ВТА-80-20; Новый Стандарт ВТА-100-50; Новый Стандарт ВТА-150-50; Новый Стандарт ВТА-30.40-10.20; Новый Стандарт ВТА-30.50-10.20; Новый Стандарт ВТА-40.50-10.20; Новый Стандарт ВТА-30.60-10.20; Новый Стандарт ВТА-40.60-10.20; Новый Стандарт ВТА-40.80-10.20; Новый Стандарт ВТА-60.80-20.50; Новый Стандарт ВТА-60.100-20.50; Новый Стандарт ВТА-80.100-20.50; Новый Стандарт ВТА-60.150-20.50, Новый Стандарт ВТА-80.150-20.50, которые отличаются друг от друга значениями максимальной нагрузки, поверочного интервала, типами применяемых весоизмерительных датчиков и подключаемых терминалов..

Весы при заказе имеют обозначения вида:

Новый Стандарт ВТА-[1]-[2]-[3]-[4][5], где Новый Стандарт ВТА - условное обозначение типа весов;

[1]    - значение (Max), т:

10; 15; 20; 30; 40; 50; 60; 80; 100; 150- для однодиапазонных весов;

30.40; 30.50; 30.60; 40.50; 40.60; 40.80; 60.80; 60.100; 80.100; 60.150; 80.150 для двухдиапазонных весов;

[2]    - значение (е), кг:

10; 20; 50 - для однодиапазонных весов;

10.20; 20.50 - для двухдиапазонных весов;

[3]    - длина грузоприемного устройства (платформы), м;

[4]    - условное обозначение исполнения весовой платформы ГПУ весов:

К - колейная; С - сплошная;

[5]    - условное обозначение материала весовой платформы ГПУ весов:

М - металлическая (стальная); Б - железобетонная.

Пример обозначения при заказе:

Новый Стандарт ВТА 80-20-18-КБ - весы для статического взвешивания с Мах = 80 т, е = 20 кг, ГПУ длиной 18 м, с колейной весовой платформой из железобетона.

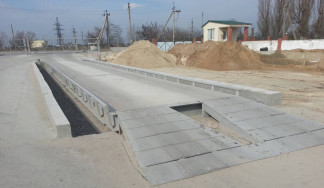

Общий вид весов представлен на рисунках 1 и 2, терминалы и схемы пломбировки от несанкционированного доступа и обозначение мест нанесения знака поверки представлены на рисунках 3 - 5.

Место для нанесения знака поверки в виде пломбы или разрушаемой наклейки

DIS2116

CI-5010A

Рисунок 3 - Общий вид терминалов, схема пломбировки терминалов, обозначение мест нанесения знака поверки

Места для нанесения знака поверки в виде пломбы или разрушаемой наклейки ТИТАН Н12, ТИТАН Н22    ТИТАН 9, ТИТАН 12/12С, ТИТАН 3Ц,

Рисунок 4 - Общий вид терминалов, схема пломбировки терминалов, обозначение мест нанесения знака поверки

МИ ВДА(ВЖА)/12Я    МИ ВДА(ВЖА)/12ЯС    МИ ВДАВЖА)/12Ц

Местa для нанесения знака поверки в виде пломбы или разрушаемой наклейки

Программное обеспечение

Программное обеспечение (далее - ПО) весов является встроенным, что соответствует требованиям п.5.5 ГОСТ OIML R 76-1-2011. «Дополнительные требования к электронным устройствам с Программным обеспечением» в части устройств с встроенным ПО.

ПО состоит из метрологически значимой и метрологически незначимой части.

Метрологически значимое ПО хранится в защищенной от демонтажа микросхеме, расположенной на плате АЦП или цифровых данных и загружается на заводе-изготовителе. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки без применения специальных программных и аппаратных средств производителя.

Доступ к изменению метрологически значимых параметров осуществляется только в сервисном режиме работы, вход в который защищен паролем. Для контроля изменений законодательно контролируемых параметров предусмотрен несбрасываемый счетчик.

Внутреннее устройство памяти терминала с установленным ПО и измерительной информацией, включая сохраненные исходные данные, необходимые для реконструкции результатов измерений, в штатном режиме работы доступно только для чтения и не может быть изменено случайным или намеренным образом через интерфейс пользователя. Корпус терминала пломбируется, как показано на рисунках 4 и 5, что препятствует смене устройства памяти с установленным на нем ПО и сохраненными результатами измерений.

Идентификационные данные метрологически значимой части ПО могут быть выведены либо на экран монитора ПК в главном окне программы, либо на дисплее терминала.

Нормирование метрологических характеристик весов произведено с учетом применения

ПО.

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО высокий в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 2 - Идентификационные данные ПО

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011..................................................................средний (III).

Значения Мах и Min, d, е, число поверочных интервалов (n), в соответствующих диапазонах взвешивания (Wi) для однодиапазонных модификаций весов приведены в таблице 3, для двухдиапазонных в таблице 4.

Примечание - Весы со значением n более 3000 делений устанавливаются в закрытых защищенных от механических и атмосферных воздействий сооружениях.

Таблица 3 - Метрологические характеристики однодиапазонных весов

Таблица 4 - Метрологические характеристики двухдиапазонных весов

Таблица 5 - Метрологические характеристики

Пределы допускаемой погрешности, после выборки массы тары соответствуют пределам допускаемой погрешности, приведенным в таблицах 3, для массы нетто при любом значении массы тары, соответственно.

Габаритные размеры и масса платформ (секций) ГПУ весов приведены в таблице 6.

Таблица 6 - Габаритные размеры и масса платформы

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на табличку, прикрепленную на ГПУ, фотохимическим способом.

Комплектность

Таблица 7 - Комплектность средства измерений

Поверка

осуществляется по ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания» (приложение ДА. Методика поверки весов).

Основные средства поверки:

- рабочий эталон 4-го разряда по ГОСТ 8.021-2015 ГСИ. «Государственная поверочная схема для средств измерений массы» гири номинальной массой от 20 до 2000 кг, класса точности М1 и М1-2 по ГОСТ OIML 111-1-2009. «Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 3 - 5.

Сведения о методах измерений

изложены в эксплуатационной документации.

Нормативные документы

ГОСТ OIML R 76-1-2011 Весы неавтоматического действия. Часть Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ Государственная поверочная схема для средств измерения массы ТУ 28.29.3-001-27649390-2018 Весы автомобильные Новый Стандарт ВТА. Технические условия
