Государственный реестр средств измерений

Газоанализаторы стационарные XNX XTC (CH3COOH), 73497-18

73497-18
Газоанализаторы стационарные XNX XTC (CH3COOH) предназначены для измерений довзрывоопасных концентраций уксусной кислоты в воздухе, сигнализации о превышении установленных значений и передачи измерительной информации в виде аналогового или цифрового выходных сигналов.
Карточка СИ
Номер в госреестре 73497-18
Наименование СИ Газоанализаторы стационарные
Обозначение типа СИ XNX XTC (CH3COOH)
Изготовитель "Honeywell Analytics Inc.", США; производственные площадки: фирма "Honeywell Analytics Inc.", США; фирма "Honeywell Analytics Ltd.", Великобритания
Год регистрации 2018
Срок свидетельства 04.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Газоанализаторы стационарные XNX XTC (CH3COOH) предназначены для измерений довзрывоопасных концентраций уксусной кислоты в воздухе, сигнализации о превышении установленных значений и передачи измерительной информации в виде аналогового или цифрового выходных сигналов.

Описание

Принцип действия газоанализаторов стационарных XNX XTC (CH3COOH) (далее - газоанализаторы) термокаталитический, основанный на измерении теплового эффекта от реакции каталитического окисления горючего компонента кислородом воздуха на поверхности каталитически активного чувствительного элемента.

Газоанализаторы являются стационарными одноканальными приборами непрерывного действия.

Способ забора пробы - диффузионный.

Конструктивно газоанализаторы состоят из трансмиттера XNX XTC и соединенного с ним резьбовым соединением сенсора. В состав газоанализатора могут входить два типа термокаталитических сенсоров (первичные измерительные преобразователи):

-    Sensepoint;

-    Sensepoint HT.

Трансмиттер выполнен в прочном пыле- и влагонепроницаемом металлическом (алюминий LM25 или окрашенная нержавеющая сталь SS316) корпусе, внутри которого расположены дисплейный модуль, органы управления (бесконтактные, управление магнитным ключом) и блок контроллера. Подсоединение кабельных линий и сенсора осуществляется через кабельные вводы на корпусе.

Дополнительно газоанализаторы могут комплектоваться тремя программируемыми реле для управления внешним оборудованием, модулями связи по протоколу RS-485 MODBUS® или

®

FOUNDATION FIELDBUS , дополнительным модулем для подключения переносного коммуникатора по протоколу HART®. Опции FOUNDATION FIELDBUS®, RS-485 MODBUS® или реле являются взаимоисключающими и определяются при заказе.

Газоанализаторы обеспечивают выполнение следующих функций:

-    измерение довзрывоопасной концентрации определяемого компонента;

-    отображение результатов измерений на дисплее;

-    отображение пороговых значений и/или неисправностей, отображение нормального режима работы посредством светодиодной индикации и дисплея;

-    выдачу световых и звуковых сигналов по порогам загазованности и/или неисправности;

-    формирование выходных аналогового от 4 до 20 мА и цифровых (HART®, RS-485 MODBUS®, FOUNDATION FIELDBUS®);

-    формирование дискретных выходных сигналов (реле);

-    настройку нулевых показаний и чувствительности, настройку порогов срабатывания сигнализации.

Газоанализаторы обеспечивают выходные сигналы:

-    показания встроенного дисплея;

-    аналоговый выходной сигнал постоянного тока от 4 до 20 мА;

-    цифровые выходные сигналы (HART®, RS-485 MODBUS®, FOUNDATION FIELDBUS®) (определяется при заказе);

-    релейные выходные сигналы (определяется при заказе).

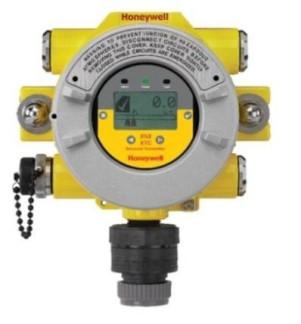

Общий вид газоанализаторов представлен на рисунке 1. Схема пломбирования корпуса газоанализатора от несанкционированного доступа представлена на рисунке 2.

а) Общий вид газоанализатора XNX XTC с сен- б) Общий вид газоанализатора XNX XTC с сенсором Sensepoint    сором Sensepoint HT Рисунок 1 - Общий вид газоанализаторов

t

Место пломбирования от несанкционированного доступа

Рисунок 2 - Схема пломбирования корпуса газоанализатора от несанкционированного доступа

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов и сигнализации о достижении пороговых значений в воздухе.

Встроенное ПО обеспечивает:

-    прием, обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);

-    отображение результатов измерений и служебной информации на жидкокристаллическом дисплее;

-    формирование выходного аналогового (от 4 до 20 мА) и цифровых (HART®, RS-485 MODBUS®, FOUNDATION FIELDBUS®) сигналов;

-    проведение градуировки газоанализаторов;

-    сигнализацию при достижении установленных пороговых значений;

-    диагностику состояния газоанализатора, ведение и хранение журнала неисправностей и предупреждений.

Встроенное ПО реализует следующие расчетные алгоритмы:

1)    непрерывное сравнение текущих результатов измерений с заданными пороговыми значениями срабатывания сигнализации;

2)    формирование выходного аналогового или цифрового сигнала;

3)    непрерывную самодиагностику аппаратной части газоанализатора;

Программное обеспечение идентифицируется при включении путем вывода на экран

номера версии при включении или через меню.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - «средний» по Р 50.2.077-2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

XNX_Main_114D.hex

Номер версии (идентификационный номер) ПО

114D

Цифровой идентификатор ПО

68061A0A

Алгоритм получения цифрового идентификатора

CRC-32

Примечание - Номер версии ПО должен быть не ниже указанного в таблице. Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО указанной версии.

Технические характеристики

Таблица 2- Метрологические характеристики газоанализаторов

Наименование характеристики

Значение

Диапазон измерений содержания определяемого компонента: - довзрывоопасная концентрация, % НКПР 1)

от 0 до 50

- объемная доля, %

от 0 до 2,0

Пределы допускаемой основной 2) абсолютной погрешности - довзрывоопасная концентрация, % НКПР

±5

- объемная доля, %

±0,2

Предел допускаемой вариации выходного сигнала газоанализатора, в долях от предела допускаемой основной погрешности

0,5

Наименование характеристики

Значение

Пределы допускаемой дополнительной абсолютной погрешности газоанализатора (относительно условий определения основной погрешности), от изменения температуры окружающей среды на каждые 10 °С, в долях от предела допускаемой основной погрешности

±0,3

Пределы допускаемой дополнительной абсолютной погрешности газоанализатора от влияния изменения относительной влажности окружающей среды в диапазоне от 20 до 90 %, в долях от предела допускаемой основной погрешности

±1,0

Пределы допускаемой абсолютной погрешности газоанализатора в условиях эксплуатации:

-    довзрывоопасная концентрация, % НКПР

-    объемная доля, %

±15

±0,6

Предел допускаемого времени установления выходного сигнала по уровню 0,9 То,9д, с 3)

20

Время прогрева, мин, не более

10

Нормальные условия измерений:

»-» 0/"ч

-    температура окружающей среды, C

-    диапазон относительной влажности окружающей среды, %

-    атмосферное давление, кПа

-    напряжение питание постоянным током, В

от +15 до +25 от 30 до 80 от 98 до 104,6 24,0±2,4

1)    Диапазон показаний от 0 до 100 % НКПР. Значения НКПР в соответствии с ГОСТ Р МЭК 60079-20-1-2011.

2)    В нормальных условиях измерений.

3)    3

’ При расходе анализируемой среды (0,5±0,1) дм /мин.

Таблица 3 - Основные технические характеристики газоанализаторов

Наименование характеристики

Значение

Напряжение питания постоянным током, В

от 18 до 32

Потребляемая электрическая мощность, Вт, не более

6,5

Габаритные размеры, мм не более:

- трансмиттер XNX XTC

высота

159

ширина

197

глубина

114

- сенсор Sensepoint, Sensepoint HT

диаметр

56

высота

74

Масса, кг, не более:

- трансмиттер XNX XTC

2,7

в корпусе из алюминиевого сплава

5,0

в корпусе из нержавеющей стали

- сенсор Sensepoint, Sensepoint HT

0,19

Средняя наработка на отказ, ч

30 000

Средний срок службы, лет

-    трансмиттер XNX XTC

-    термокаталитические сенсоры

15

5

Наименование характеристики

Значение

Газоанализаторы выполнены во взрывозащищенном исполнении и соответствуют требованиям технического регламента ТС ТР 012/2011. Маркировка взрывозащиты:

1Ex db IIC T4/T6 X 1Ex db [ia IIC] IIC T4/T6 X Ex tb [ia IIIC] IIIC T85oC X Ex tb IIIC T85oC X

Степени защиты, обеспечиваемые оболочками по ГОСТ 14254-2015:

-    трансмиттер XNX XTC

-    сенсор Sensepoint/Sensepoint HT

IP65/66

IP66

Условия эксплуатации:

-    диапазон температуры окружающей среды, °С трансмиттеры XNX XTC

сенсоры Sensepoint сенсоры Sensepoint HT

-    относительная влажность, %

-    диапазон атмосферного давления, кПа

от -60 до +65 от -60 до +65 от -55 до +150 от 20 до 90 от 90 до 110

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличку на боковой стороне корпуса газоанализатора.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество, шт.

Газоанализатор в составе:

Трансмиттер

Сенсор

XNX XTC Sensepoint или Sensepoint HT

1

1

Паспорт

-

1 экз.

Методика поверки

МП-242-2070-2018

1 экз.*

Руководство по эксплуатации

-

1 экз.

* Один экземпляр на партию (не менее).

Поверка

осуществляется по документу МП-242-2070-2018 «ГСИ. Газоанализаторы стационарные XNX XTC (CH3COOH). Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 28 августа 2018 г.

Основные средства поверки

-    стандартные образцы состава газовые смеси пропан - воздух (ГСО 10540-2014) в баллонах под давлением;

-    газовые смеси состава уксусная кислота - воздух, аттестованные по МИ № 1/122017 «Методика измерений массовой концентрации уксусной кислоты в газовых смесях потенциометрическим титрованием с использованием титраторов AT-710» (г. Москва, 2018 г., 13 л.), свидетельство об аттестации № 969/242-(RA.RU.310494)-2018 от 16.04.2018 г. (ФИФ ФР.1.31.2018.31315).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

ГОСТ 27540-87 Сигнализаторы горючих газов и паров термохимические. Общие технические условия

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов Техническая документация фирмы «Honeywell Analytics Inc.», США
