Государственный реестр средств измерений

Системы анализа гармоник и фликера САГФ1000, 73503-18

Системы анализа гармоник и фликера САГФ1000 (далее - системы) предназначены для измерения уровня гармонических составляющих потребляемого техническими средствами (далее - ТС) тока и доз фликера.
Карточка СИ
Номер в госреестре 73503-18
Наименование СИ Системы анализа гармоник и фликера
Обозначение типа СИ САГФ1000
Изготовитель ООО "АНТЭМС ГРУПП", г. Москва
Год регистрации 2018
Срок свидетельства 14.12.2024
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы анализа гармоник и фликера САГФ1000 (далее - системы) предназначены для измерения уровня гармонических составляющих потребляемого техническими средствами (далее - ТС) тока и доз фликера.

Описание

Принцип действия систем основан на преобразовании входного напряжения и тока измеряемого сигнала с помощью АЦП (аналого-цифровой преобразователь) в двоичный код с дальнейшим преобразованием цифрового сигнала с помощью цифрового сигнального процессора. В режиме измерений гармоник применяется алгоритм БПФ (быстрого преобразования Фурье) и определяется уровень гармоник напряжения и тока. В режиме измерений фликера производятся преобразования (фильтрация, демодуляция и усреднения) цифрового сигнала в соответствии с ГОСТ Р 51317.4.15-2012.

Конструктивно системы выполнены в виде стойки с размещенными в ней составными частями системы - измерительного блока, компьютера и монитора.

Измерительный блок состоит из модуля аналого-цифровой обработки сигналов и источника питания.

Источник питания предназначен для электропитания ТС при проведении измерений уровня гармонических составляющих тока и доз фликера. Он обеспечивает синусоидальное с малым коэффициентом гармоник, стабильное выходное напряжение и нормированный выходной импеданс. Технические характеристики соответствуют требованиям ГОСТ 30804.3.2-2013 и ГОСТ 30804.3.3-2013, предъявляемым к источникам питания ТС при проведении измерений.

Модуль аналого-цифровой обработки сигналов предназначен для измерения напряжения и тока, потребляемого ТС, математической обработки полученных данных и передачи их компьютеру.

Компьютер предназначен для управления режимами работы измерительного блока, обработки полученных данных и формирования протокола испытаний.

Системы выпускаются в двух исполнениях САГФ1000-1Ф и САГФ1000-3 Ф. Модификация САГФ1000-1Ф предназначена для испытаний ТС, с электропитанием от однофазной сети, а САГФ 1000-3Ф - от трехфазной сети. Модификация САГФ 1000-3Ф отличается от САГФ 1000-1Ф тем, что в измерительном блоке размещены три источника питания и три модуля аналого-цифровой обработки сигналов для обеспечения измерений по трем фазам.

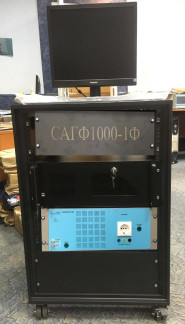

Общий вид систем с указанием мест нанесения знака утверждения типа, знака поверки и пломбировки от несанкционированного доступа приведен на рисунке 1.

Программное обеспечение

Встроенное программное обеспечение (ПО) - внутренняя программа микропроцессора для обеспечения нормального функционирования системы. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) системы предприятием-изготовителем и не может быть изменена пользователем, корпуса систем опломбированы.

Внешнее ПО HARCS устанавливается на персональный компьютер, предусматривает различные экранные формы отображения информации и предназначено для управления системом, сбора информации, хранения и представления пользователю в удобном виде. Внешнее ПО является метрологически значимым.

Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

HARCS

Номер версии (идентификационный номер) ПО

4.22 или выше

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

1c6cbffb

Алгоритм вычисления цифрового идентификатора ПО

CRC-32

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Выходное напряжение переменного тока источника питания, В

от 200 до 250

Пределы допускаемой относительной погрешности установки выходного напряжения переменного тока источника питания, %

±2

Частота выходного напряжения переменного тока источника питания, Гц

50

Пределы допускаемой абсолютной погрешности установки частоты выходного напряжения переменного тока источника питания, Г ц

±0,25

Угол между фазами выходного напряжения (для САГФ1000-3 Ф), °

120±1,5

Коэффициент гармонической составляющей выходного напряжения переменного тока, %, не более:

3 гармоника 5 гармоника 7 гармоника 2,4,6,8,10 гармоника с 11 по 40 гармонику

0,9

0,4

0,3

0,2

0,1

Отношение пикового к среднеквадратичному значению выходного напряжения переменного тока

от 1,40 до 1,42

Комплексный импеданс источника питания на частоте 50 Гц

(в режиме фликерметр), Ом:

фаза (активная + индуктивная составляющая)

нейтраль (активная + индуктивная составляющая)

(0,24±0,024) + j (0,15±0,015) * (0,16±0,016) + j (0,10±0,01) *

Диапазон измерений напряжения переменного тока, В

от 10 до 250

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В

±(0,002U + 0,15) **

Диапазон измерений амплитудного значения силы переменного тока, А

от 0 до 50

Пределы допускаемой абсолютной погрешности измерений амплитудного значения силы переменного тока, А

±(0,005 I + 0,002 1п) ***

Диапазон измеряемых гармонических составляющих напряжения и силы переменного тока

от 2 до 40

Пределы допускаемой относительной погрешности измерений коэффициента гармонической составляющей напряжения и силы переменного тока, %

±5

Пределы допускаемой относительной погрешности измерений опорных доз фликера (в соответствии с таблицей 3), %

±5

Наименование характеристики

Значение

0)

5

* где j - мнимая единица

** где U - измеряемое значение напряжения переменного тока, В *** где I - измеряемое значение силы переменного тока, А;

1п - максимальное значение поддиапазона (0,25;0,5; 1; 2; 5; 10; 2

Таблица 3 - Опорные дозы фликера (Pst = 1)

Частота

колебаний,

Гц

Амплитуда относительных изменений напряжения, %

Частота

колебаний,

Гц

Амплитуда относительных изменений напряжения, %

синусо

идальная

прямоуголь

ная

синусо

идальная

прямоуголь

ная

0,5

2,34

0,514

10,0

0,260

0,205

1,0

1,432

0,471

10,5

0,270

0,213

1,5

1,080

0,432

11,0

0,282

0,223

2,0

0,882

0,401

11,5

0,296

0,234

2,5

0,754

0,374

12,0

0,312

0,246

3,0

0,654

0,355

13,0

0,348

0,275

3,5

0,568

0,345

14,0

0,388

0,308

4,0

0,500

0,333

15,0

0,432

0,344

4,5

0,446

0,316

16,0

0,480

0,376

5,0

0,398

0,293

17,0

0,530

0,413

5,5

0,360

0,269

18,0

0,584

0,452

6,0

0,328

0,249

19,0

0,640

0,498

6,5

0,300

0,231

20,0

0,700

0,546

7,0

0,280

0,217

21,0

0,760

0,586

7,5

0,266

0,207

22,0

0,824

0,604

8,0

0,256

0,201

23,0

0,890

0,680

8,8

0,250

0,199

24,0

0,962

0,743

9,5

0,254

0,200

25,0

1,042

-

Таблица 4- Основные технические характеристики

Наименование характеристики

Значение

Максимальное значение силы выходного переменного тока источника питания, А, не менее

16

Максимальная амплитуда силы пускового переменного тока, А, не менее

500

Электропитание систем:

САГФ1000-1Ф

САГФ1000-3Ф

(220 ± 22) В, (50±1) Гц (380 ± 38) В, (50±1) Гц (три фазы)

Потребляемая мощность, В А, не более:

САГФ1000-1Ф

САГФ1000-3Ф

4000

12000

Г абаритные размеры (длина х ширина х высота), мм, не более

500х600х1000

Масса, кг, не более:

САГФ1000-1Ф

САГФ1000-3Ф

57

90

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность окружающего воздуха, %

-    атмосферное давление, кПа

от +15 до +25 от 30 до 80 от 84,0 до 106,7

Знак утверждения типа

наносится на шильдики, расположенные на корпусе системы (по технологии предприятия-изготовителя) и на титульные листы руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность систем анализа гармоник и фликера САГФ1000

Наименование

Обозначение

Количество

Система анализа гармоник и фликера САГФ1000-хх

САГФ1000-хх

1 шт.

Монитор

шт.*

Руководство по эксплуатации

САГФ1000 РЭ

1 экз.

Формуляр

САГФ1000 ФО

1 экз.

Методика поверки

САГФ1000 МП

1 экз.

Свидетельство о поверке

1 экз.

Примечания

хх - модификация системы.

* - поставляется по заявке заказчика.

Поверка

осуществляется по документу САГФ1000 МП «Инструкция. Системы анализа гармоник и фликера САГФ1000. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 25.06.2018 г. Основные средства поверки:

-    вольтметр универсальный В7-78/1, регистрационный номер 52147-12 в Федеральном информационном фонде;

-    пробник высоковольтный 4241А, регистрационный номер 56823-14 в Федеральном информационном фонде;

-    шумомер-виброметр, систем спектра ЭКОФИЗИКА-110А, регистрационный номер 48906-12 в Федеральном информационном фонде;

-    осциллограф цифровой запоминающий WaveSurfer WR62 Xs-А, регистрационный номер 40910-09 в Федеральном информационном фонде;

-    измеритель LCR Agilent E4980A, регистрационный номер 62364-15 в Федеральном информационном фонде;

-    генератор сигналов произвольной формы 33220А, регистрационный номер 32993-09 в Федеральном информационном фонде;

-    катушка сопротивления Р 321 (10 Ом), класс 0,01, регистрационный номер 1162-58 в Федеральном информационном фонде;

-    катушка сопротивления Р 321 (0,1 Ом), класс 0,01, регистрационный номер 1162-58 в Федеральном информационном фонде;

-    катушка сопротивления Р 322 (0,001 Ом), класс 0,02, регистрационный номер 1737-63 в Федеральном информационном фонде;

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых систем с требуемой точностью.

Знак поверки наносится на корпус системы и на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 30804.3.2-2013 «Совместимость технических средств электромагнитная. Эмиссия гармонических составляющих тока техническими средствами с потребляемым током не более 16 А (в одной фазе). Нормы и методы испытаний»

ГОСТ 30804.3.3-2013 «Совместимость технических средств электромагнитная. Колебания напряжения и фликер, вызываемые техническими средствами с потребляемым током не более 16 А (в одной фазе), подключаемыми к низковольтным системам электроснабжения. Нормы и методы испытаний»

ГОСТ Р 51317.4.15-2012 «Совместимость технических средств электромагнитная. Фликерметр. Функциональные и конструктивные требования»

Системы анализа гармоник и фликера САГФ1000. Технические условия. ТУ 26.51.66-001-27954667-2017

Зарегистрировано поверок 24
Поверителей 2
Актуальность данных 06.12.2024
