| Номер в госреестре | 73505-18 |
| Наименование СИ | Магазины сопротивлений |
| Обозначение типа СИ | АКИП-7502/4 |
| Изготовитель | "Standard Electric Works Co., Ltd.", Тайвань |
| Год регистрации | 2018 |
| Срок свидетельства | 14.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Магазины сопротивлений АКИП-7502/4 (далее - магазины) предназначены для воспроизведения электрического сопротивления постоянному току.
Магазины представляют собой набор точных высокоомных высоковольтных резисторов с различными номиналами. Конструктивно магазины размещены в переносном пластмассовом корпусе с откидной крышкой и ручками для переноски.
Все резисторы, входящие в состав магазинов, соединены одним из выводов с общим гнездом. Гнезда выводов резисторов имеют высоковольтные изоляторы. Для заземления магазинов имеется отдельное гнездо, соединенное с корпусом.

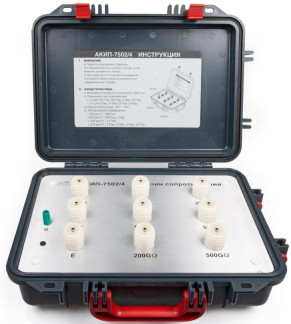

Внешний вид магазинов, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1. На магазины не предусмотрено нанесение пломб.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Номинальные значения сопротивления резисторов, входящих в состав магазина, Ом | 21011; 51011; 11012; 1,91012; 51012; 11013; 1,91013; 2,91013 |
| Пределы допускаемой относительной погрешности сопротивления резисторов, входящих в состав магазина, % для номинальных значений сопротивления, Ом: - 21011; 51011; 11012; 1,91012 - 51012; 1 1013; 1,91013; 2,91013 | ±1 ±5 |
| Пределы допускаемой дополнительной погрешности сопротивления резисторов, вызванной отклонением температуры окружающего воздуха от нормальной, %/ °С для резисторов с номинальными значениями сопротивления, Ом: - 21011 - 51011; 11012 - 1,91012 - 51012; 1 1013; 1,91013; 2,91013 | ±0,02 ±0,04 ±0,1 ±0,15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Количество резисторов, шт | 8 |
| Рабочее напряжение постоянного тока, В, не более | 20000 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 430x324x127 |
| Масса, кг, не более | 4,5 |
| Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более Предельные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более | от +18 до +28 75 от -30 до +70 75 |
наносится на переднюю панель магазинов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность магазинов
| Наименование | Обозначение | Количество, шт. |
| Магазин сопротивлений АКИП-7502/4 | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | ПР-28-2018МП | 1 |
осуществляется по документу ПР-28-2018МП «Магазины сопротивлений АКИП-7502/4. Методика поверки», утвержденному АО «ПриСТ» 25 сентября 2018 г.
Основные средства поверки:
- Источник питания HCP 140-150000 (регистрационный номер в Федеральном информационном фонде (Госреестр №) 63085-16);
- Мультиметр 3458A (Госреестр № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к магазинам сопротивления АКИП-7502/4
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Техническая документация изготовителя «Standard Electric Works Co., Ltd»
| Зарегистрировано поверок | 7 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
