| Номер в госреестре | 73506-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EOF 123 |
| Изготовитель | "PFIFFNER Messwandler AG", Швейцария |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EOF 123 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.
Трансформаторы напряжения имеют три основные вторичные обмотки и одну дополнительную, обмотки изолированы бумажно-маслянной изоляцией.

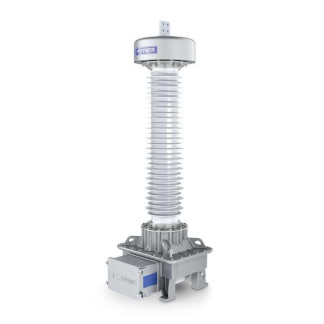

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
^4fT *•
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Класс напряжения, кВ | 110 |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальное напряжение основных вторичных обмоток, В | 100/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100/3 |
| Класс точности: - основных вторичных обмоток - дополнительной вторичной обмотки | 0,2; 0,5 3P |
| Номинальная мощность основных вторичных обмоток, ВА | 50 |
| Номинальная мощность дополнительной вторичной обмотки, ВА | 50 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 2004.3881.01/1, 2004.3881.01/2, 2004.3881.01/3, 2004.3881.01/4, 2004.3881.01/5, 2004.3881.01/6) | EOF 123 | 6 шт. |
| Паспорт | - | 6 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель напряжения составной ДН- 160пт (регистрационный номер в Федеральном информационном фонде 53115-13);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения EOF 123
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
