| Номер в госреестре | 73507-18 |
| Наименование СИ | Счетчики электрической энергии |
| Обозначение типа СИ | BFM II |
| Изготовитель | Общество с ограниченной ответственностью «Производственно-логистический центр автоматизированных систем»(ООО «ПЛЦ АС»), г. Вологда; Общество с ограниченной ответственностью «Производственно-логистический центр автоматизированных систем» (ООО «ПЛЦ АС»), г. |
| Год регистрации | 2018 |
| Срок свидетельства | 14.12.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики электрической энергии BFM II (далее по тексту - счетчики) предназначены для измерений активной, реактивной и полной электрической энергии и мощности, напряжения переменного электрического тока, силы переменного электрического тока, частоты, а так же сигналов силы тока, предназначенных для информационной связи между средствами измерений и автоматизации.
Принцип действия счетчиков основан на быстром (с частотой, в 64 раза превосходящей сетевую частоту) аналого-цифровом преобразовании входных сигналов токов и напряжений по каждой из фаз и передачи цифрового кода для дальнейшей обработки в микропроцессор. Микропроцессор вычисляет мгновенные и средние значения тока, напряжения, частоты, коэффициента мощности, активной, реактивной и полной мощности, а также значения активной, реактивной и полной энергии нарастающим итогом. Измеренные значения величин хранятся в энергонезависимой памяти, передаются через цифровой интерфейс для дальнейшей обработки, анализа и хранения в различные программнотехнические или измерительно-вычислительные комплексы. Счетчики BFM II позволяют вести многотарифный учет электроэнергии в обоих направлениях и оснащены энергонезависимыми внутренними часами.
Счетчики BFM II автоматически ведут журнал событий, сохраняемый в энергонезависимой памяти и фиксирующий дату и время наступления следующих событий:
- факт связи со счетчиком, приведший к каким-либо изменениям данных и конфигурации;
- факт коррекции времени с фиксацией величины коррекции времени;
- формирование события по результатам автоматической самодиагностики;
- отсутствие напряжения по каждой фазе с фиксацией времени пропадания и восстановления напряжения;
- перерыв питания электросчетчика с фиксацией времени пропадания и восстановления.
Счетчики BFM II имеют три измерительных канала напряжения и от 18-ти до 54-х каналов измерений тока. При использовании счетчика в трехфазных сетях токовые каналы объединяются в группы по три.
Счетчики выпускаются в виде двух модификаций: стандартная и RS/5. Подключение токовых цепей осуществляется только через внешние трансформаторы тока классов точности 0,5S и 0,2S, изготовленные в соответствии с ГОСТ 7746-2015, с номинальным вторичным током 20 мА для стандартной модификации и 5 мА для модификации RS/5).
Счетчики BFM II имеют модульное исполнение. Минимально возможный набор состоит из базового 18-канального (в расчете на однофазный ток) модуля токовых цепей и модуля подключения цепей напряжения и стандартных портов Ethernet, RS-485 и USB.
С целью расширения функциональных возможностей, исходя из потребностей пользователя, счетчики могут комплектоваться дополнительными модулями (как при поставке, так и в процессе эксплуатации):
- модуль расширения токовых цепей на 18 каналов;
- модуль расширения токовых цепей на 6 каналов;
- модули входных дискретных сигналов на 9 или 18 каналов;
- модуль выходных дискретных сигналов на 9 каналов (9 релейных выходов)
- модули входных аналоговых сигналов для различных номинальных значений входных токов;
- модуль сотовой сети (модем) GSM;
- модуль сотовой сети (модем) CDMA;
- дополнительный модуль внешнего питания.
Подключение дополнительных модулей осуществляется при помощи штыревых разъемов. Базовый модуль токовых цепей может опционально оснащаться графическим цветным дисплеем, модуль подключения цепей напряжения - дополнительным источником питания переменного и постоянного тока. К базовому блоку может подключаться до трех любых модулей расширения токовых цепей и до 4 любых модулей входных дискретных сигналов и входных унифицированных сигналов.
Модули входных дискретных сигналов выполняют функции электромеханического реле или счетчика импульсов от любого внешнего средства измерения с импульсным выходом, и производят их предварительную обработку.
Модули входных аналоговых сигналов позволяют принимать результаты измерений от СИ и средств автоматики с выходами унифицированных аналоговых сигналов.

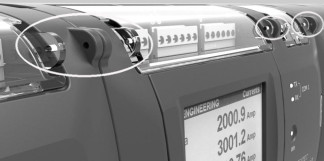

Общий вид счетчика, обозначение места несения знака поверки и знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2.
Счетчики BFM II поддерживают интерфейсы связи:
- RS-485 с поддержкой протоколов MODBUS RTU/ASCII, DNP 3.0, МЭК60870-5-101;
- USB с поддержкой протоколов MODBUS RTU;
- Ethernet с поддержкой протоколов MODBUS TCP, DNP3/TCP, МЭК60870-5-104. Счетчики BFM II снабжены светодиодным индикатором, который может использоваться
при поверке и проведении измерений в рабочих условиях. Постоянная счетчика может задаваться при параметрировании счетчика BFM II с помощью программного обеспечения для сбора данных PAS.
Конструкция счетчиков BFM II исключает возможность несанкционированного влияния на программное обеспечение (далее по тексту- ПО) счетчиков BFM II и измерительную информацию.
ПО счетчиков BFM II находится в защищённой от перезаписи памяти микропроцессора, что исключает возможность несанкционированного вмешательства.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BFM2 |
| Номер версии (идентификационный номер) ПО | не ниже 37.1.1 |
| Цифровой идентификатор ПО | Исполняемый код защищен от считывания и модификации |
| Алгоритм вычисления контрольной суммы исполняемого кода | Не используется |
Таблица 2 - Измерение напряжения переменного электрического тока и частоты
| Измеряемая величина | Предельные значения | Пределы допускаемой основной погрешности в нормальных условиях измерений |
| Напряжение фазное2), В | от 40 до 276 | ±0,1 %3) |
| Напряжение линейное1), В | от 40 до 480 | ±0,1 %3) |
| Частота, Гц | от 45 до 55 | ±0,0002 4) |
| Примечания 1 Номинальное напряжение между фазами (линейное) : 400 В 2 Номинальное напряжение между фазой и нейтралью (фазное) : 230 В 3 Указанная погрешность является приведённой и нормируется к номинальному значению напряжения 4 Указанная погрешность является относительной 5 Дополнительная погрешность измерения напряжения в диапазоне рабочих температур: ±0,0015 % / °С | ||
| Измеряемая величина | Предельные значения | Пределы допускаемой основной относительной погрешности в нормальных условиях измерений | ||
| При измерениях с использованием платы SATEC HACB для калибровки и поверки счетчиков электрической энергии BFM II | При измерениях с использованием трансформатора тока класса 0,2S по ГОСТ 7746-2015 | При измерениях с использованием трансформатора тока класса 0,5S по ГОСТ 7746-2015 | ||
| Сила переменного электрического тока, А | от 1 до 5 % включ. от I 1) хном | ±0,2 % | ±0,4 % | ±1 % |
| от 5 до 200 % от !-ном | ±0,1 % | ±0,2 % | ±0,5 % | |
| Примечания 1 Здесь и далее 1ном - номинальный первичный ток используемого трансформатора тока 2 Дополнительная погрешность измерения силы электрического тока в диапазоне рабочих температур: ±0,0015 % / °С | ||||
| Таблица 4 - Изме | рение характеристик электрической энергии | |||
| Измеряемая величина | Предельные значения | Пределы допускаемой основной относительной погрешности в нормальных условиях измерений | ||
| При измерениях с использованием платы SATEC HACB для калибровки и поверки счетчиков | При измерениях с использованием трансформатора тока класса 0,2S по ГОСТ 77462015 | При измерениях с использованием трансформатора тока класса 0,5S по ГОСТ 77462015 | ||
| Активная электрическая энергия1) , Втч | - | Соответствует классу 0,2S | Соответствует классу 0,5S | Соответствует классу 1 |
| Реактивная электрическая энергия2) , варч | - | Соответствует классу 1 | Соответствует классу 1 | Соответствует классу 1 |
| Измеряемая величина | Предельные значения | Пределы допускаемой основной относительной погрешности в нормальных условиях измерений | ||
| При измерениях с использованием платы SATEC HACB для калибровки и поверки счетчиков | При измерениях с использованием трансформатора тока класса 0,2S по ГОСТ 77462015 | При измерениях с использованием трансформатора тока класса 0,5S по ГОСТ 77462015 | ||
| Активная электрическая мощность, Вт | При значениях силы тока от 1 до 5 % от !ном включ., коэффициента мощности cos ф = 1 | ±0,4 % | ±1 % | ±1,5 % |
| При значениях силы тока от 5 до 200 % от !ном, коэффициента мощности cos ф = 1 | ±0,2 % | ±0,5 % | ±1 % | |
| При значениях силы тока от 2 до 10 % от !ном, коэффициента мощности cos ф = 0,5 (индуктивная нагрузка)и cos ф = 0,8 (ёмкостная нагрузка) | ±0,5 % | ±1 % | ±1,5 % | |
| При значениях силы тока от 10 до 200 % от !ном, коэффициента мощности cos ф = 0,5 (индуктивная нагрузка)и cos ф = 0,8 (ёмкостная нагрузка) | ±0,3 % | ±0,6 % | ±1 % | |
| Реактивная электрическая мощность, вар | При значениях силы тока от 2 до 5 % от !ном включ., |sin ф| = 1 | ±1,5 % | ±1,5 % | ±1,5 % |
| При значениях силы тока от 5 до 200 % от !ном включ., |sin ф| = 0,5 | ±1 % | ±1 % | ±1 % | |
| Измеряемая величина | Предельные значения | Пределы допускаемой основной относительной погрешности в нормальных условиях измерений | ||
| При измерениях с использованием платы SATEC HACB для калибровки и поверки счетчиков | При измерениях с использованием трансформатора тока класса 0,2S по ГОСТ 77462015 | При измерениях с использованием трансформатора тока класса 0,5S по ГОСТ 77462015 | ||
| Полная электрическая мощность, В-А | При значениях силы тока от 1 до 5 % от !ном включ., коэффициента мощности cos ф не более -0,5 и не менее 0,5 | ±0,5 % | ±0,8 % | ±1,5 % |
| При значениях силы тока от 5 до 200 % от ^ом включ., коэффициента мощности cos ф не более -0,5 и не менее 0,5 | ±0,3 % | ±0,5 % | ±1 % | |
| Полная электрическая энергия, В- Ач | При значениях силы тока от 1 до 5 % от !ном включ., коэффициента мощности cos ф не более -0,5 и не менее 0,5 | ±0,5 % | ±0,8 % | ±1,5 % |
| При значениях силы тока от 5 до 200 % от ^ом включ., коэффициента мощности cos ф не более -0,5 и не менее 0,5 | ±0,3 % | ±0,5 % | ±1 % | |
| Примечания 1 В соответствии с ГОСТ 31819.21-2012 и ГОСТ 31819.22-2012 2 В соответствии с ГОСТ 31819.23-2012 3 Допускаемая основная погрешность хода внутренних часов: ±0,17 с/сут 4 Допускаемая дополнительная погрешность хода внутренних часов в диапазоне рабочих температур: ± 0,03 с/сут на 1 °С 5 Дополнительная погрешность измерения электрической мощности в диапазоне рабочих температур: ±0,005 % / °С 6 Дополнительные погрешности при измерении активной электрической энергии соответствуют ГОСТ 31819.22-2012 (класс 0,5S) 7 Дополнительные погрешности при измерении реактивной электрической энергии соответствуют ГОСТ 31819.23-2012 для класса точности 1 | ||||
Таблица 5 - Измерение сигналов силы тока, предназначенных для информационной связи между средствами измерения и автоматизации_
| Диапазон измерения сигналов силы тока, предназначенных для информационной связи между средствами измерения и автоматизации, мА | Пределы допускаемой основной приведенной погрешности измерения сигналов силы тока, предназначенных для информационной связи между средствами измерения и автоматизации в нормальных условиях измерений |
| от -1 до 1 | ±0,2 % |
| от 0 до 20 | |
| от 4 до 20 | |
| от 0 до 1 | |
| Примечание - Значение погрешности нормируется к верхей границе диапазона измерений | |
Таблица 6 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность без конденсата, %, не более | от -40 до +60 от 0 до 95 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность , %, без конденсации - атмосферное давление, кПа - суммарный коэффициент искажения синусоидальности сети, %, не более | от +18 до +28 от 30 до 80 от 84 до 106 5 |
| Температура хранения, °С | от -40 до +85 |
| Сила стартового тока (чувствительность), А | 0,001 1ном |
| Потребляемая мощность по цепям напряжения при трехфазном питании (на фазу), В-А: - базовая комплектация - полная комплектация - при использовании дополнительного источника питания | 6 8 0,08 |
| Потребляемая мощность по цепи тока (на фазу), В-А, не более | 0,025 |
| Число тарифов | 6 |
| С амодиагностика | Имеется |
| Защита от несанкционированного доступа: - пароль - аппаратная защита | Трехуровневая система Пломбы |
| Срок разряда литиевой батареи питания внутренних часов при постоянном разряде, лет (без питания) | 4 |
| Срок службы батареи питания внутренних часов, лет | 10 |
| Глубина хранения 30-минутного профиля мощности по каждому каналу, суток | 240 |
| Сохранность данных в памяти при прерывании питания, лет, более | 30 |
| Наименование | Обозначение | Г абаритные размеры, мм | Масса, г | ||
| длина | ширина | высота | |||
| Основной модуль счетчика | MCM | 190 | 125 | 72,5 | 815 |
| Модуль цепей напряжения | PSM | 88 | 125 | 72,5 | 385 |
| Модуль расширения токовых цепей на 18 каналов | CIM 18 | 138 | 125 | 72,5 | 460 |
| Модуль расширения токовых цепей на 6 каналов | CIM 6 | 88 | 125 | 72,5 | 259 |
| Модуль выходных дискретных сигналов на 9 каналов (9 релейных выходов) | RLY9 | 66 | 125 | 72,5 | 260 |
| Модуль входных дискретных сигналов на 9 каналов | DI9 | 66 | 125 | 72,5 | 240 |
| Модуль входных дискретных сигналов на 18 каналов | DI18 | 66 | 125 | 72,5 | 240 |
| Модуль входных аналоговых сигналов | AI | 66 | 125 | 72,5 | 240 |
| Модуль сотовой сети (модем) GSM | T3G | 66 | 125 | 72,5 | 240 |
| Модуль сотовой сети (модем) CDMA | T3C | 66 | 125 | 72,5 | 240 |
| Дополнительный модуль внешнего питания | AUX-ACDC | 66 | 125 | 72,5 | 270 |
наносится на корпус в соответствии с рисунком 1 и на титульные листы эксплуатационной документации типографским способом.
Таблица 8 - Комплектность счетчиков
| Наименование | Обозначение | Количество |
| Основной модуль счетчика | MCM | 1 шт. |
| Модуль цепей напряжения | PSM | 1 шт. |
| Модуль расширения токовых цепей на 18 каналов | CIM 18 | согласно заказа |
| Модуль расширения токовых цепей на 6 каналов | CIM 6 | согласно заказа |
| Модуль выходных дискретных сигналов на 9 каналов (9 релейных выходов) | RLY9 | согласно заказа |
| Модуль входных дискретных сигналов на 9 каналов | DI9 | согласно заказа |
| Модуль входных аналоговых сигналов на 18 каналов | DI18 | согласно заказа |
| Модуль входных аналоговыми сигналов | AI | согласно заказа |
| Наименование | Обозначение | Количество |
| Модуль сотовой сети (модем) GSM | T3G | согласно заказа |
| Модуль сотовой сети (модем) CDMA | T3C | согласно заказа |
| Дополнительный модуль внешнего питания | AUX-ACDC | согласно заказа |
| Трансформаторы тока | HACS | согласно заказа |
| Компакт-диск с ПО для сбора данных | PAS | 1 шт. |
| Паспорт | 1 экз. | |
| Методика поверки | МП 209-21-2017 | 1 экз. |
| Комплект соединительных проводов и кабелей | согласно заказа |
осуществляется по документу МП 209-21-2017 «Счетчики электрической энергии BFM II. Методика поверки», утверждённому ФГУП «ВНИИМС» 17.02.2017 г.
Основные средства поверки:
- установка многофункциональная измерительная CMC 256 (регистрационный номер в Федеральном информационном фонде 26170-09);
- плата SATEC HACB для калибровки и поверки счетчиков электрической энергии BFM II (регистрационный номер в Федеральном информационном фонде 69679-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус в соответствии с рисунком 1.
приведены в эксплуатационном документе.
ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии
ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S
ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Счетчики статические реактивной энергии
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Технический регламент таможенного союза ТР ТС 004/2011 О безопасности низковольтного оборудования
Технический регламент таможенного союза ТР ТС 020/2011 Электромагнитная совместимость технических средств
ТУ 26.51.63-003-09789851-2016 Счетчики электрической энергии BFM II. Технические условия
