| Номер в госреестре | 73513-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | EGK 145-3/VT1 |
| Изготовитель | "PFIFFNER Deutschland GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 14.12.2024 |
| МПИ (интервал между поверками) | 12 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения EGK 145-3/VT1 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации измерительным приборам и/или устройствам защиты и управления в установках переменного тока промышленной частоты в электросетях напряжением 110 кВ.
Трансформаторы представляют собой масштабные преобразователи индуктивного типа. Принцип действия основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток.
Трансформаторы располагаются по три в баке из алюминиевого сплава, заполненном элегазом. Каждый трансформатор имеет одну первичную обмотку и до трех вторичных обмоток
- измерительных и/или защитных. Сердечники трансформаторов набраны из листов трансформаторной стали квадратного сечения и имеют низкие потери. Плотность газа в баке контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрены предохранительные клапаны с разрывной мембраной. Первичные обмотки вводятся в бак через изоляционную перегородку из литой эпоксидной смолы. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки, которая размещена на корпусе трансформатора. Крышка коробки пломбируется для предотвращения несанкционированного доступа.
Трансформатор напряжения предназначен для присоединения к комплектному распределительному устройству элегазовому (КРУЭ).

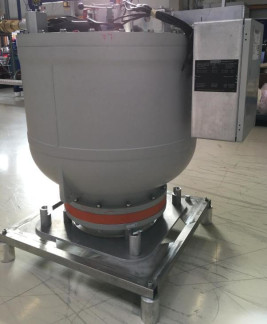

Общий вид трансформаторов с указанием мест пломбирования представлен на рисунке 1.
отсутствует.
Таблица 1- Метрологические и технические характеристики трансформаторов
| Наименование характеристики | Значение |
| Наибольшее рабочее напряжение, кВ | 126 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 |
| Номинальные напряжения основных вторичных обмоток, В | 100/V3, 110/V3 |
| Номинальное напряжение дополнительной вторичной обмотки, В | 100, 100/3, 100/V3 |
| Классы точности основных вторичных обмоток | 0,2; 0,5; 1,0; 3,0 |
| Классы точности дополнительной вторичной обмотки | 3Р; 6Р |
| Номинальные мощности вторичных обмоток с коэффициентом мощности cos ф2 = 0,8, В-А - для измерений - для защиты | от 10 до 200 от 10 до 200 |
| Предельная мощность, В-А | 2000 |
| Номинальная частота переменного тока, Гц | 50 |
| Габаритные размеры, (диаметрхвысота), мм, не более | 795x985 |
| Масса, кг, не более | 600 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69, в диапазоне рабочих температур, °С | У3 от -25 до +40 |
| Средняя наработка на отказ, ч, не менее | 2x106 |
| Средний срок службы, лет | 40 |
наносится на табличку технических данных трансформатора способом лазерной гравировки и на паспорт и руководство по эксплуатации типографским способом.
Таблица 2 - Комплектность трансформаторов
| Наименование изделия | Обозначение | Количество |
| Трансформатор напряжения | EGK 145-3/VT1 | 1 шт. |
| Руководство по монтажу и эксплуатации | MU 90ru | 1 экз.* |
| Паспорт | Б/н | 1 экз. |
| Протоколы приемо-сдаточных испытаний и первичной поверки | - | 1 экз. |
| Примечание - * - на партию трансформаторов | ||
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- преобразователь напряжения измерительный высоковольтный емкостной масштабный ПВЕ-220 (регистрационный номер в Федеральном информационном фонде 32575-11);
- прибор электроизмерительный эталонный многофункциональный Энергомонитор 3.1КМ, (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазин нагрузок МР3025, (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт трансформатора.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам напряжения EGK 145-3/VT1
ГОСТ 1983-2015 Трансформаторы напряжения. Общие технические условия ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
