| Номер в госреестре | 73519-18 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | НКФ-220-58У1 |
| Изготовитель | Запорожский завод высоковольтной аппаратуры, Украина, г.Запорожье |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения НКФ-220-58У1 (далее по тексту - трансформаторы напряжения) предназначены для применения в электрических цепях переменного тока промышленной частоты с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения состоят из магнитопровода, выполненного из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией, конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляционной покрышке, заполненной трансформаторным маслом и установленной на основание.

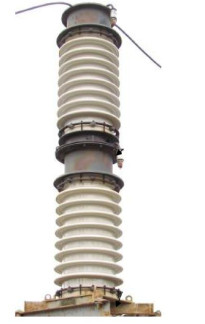

Общий вид средства измерений и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки U1ном, кВ | 220/V3 |
| Номинальное напряжение вторичной обмотки U2ном, В | 100/V3 |
| Номинальная частота, Гц | 50 |
| Класс точности основной вторичной обмотки | 0,5 |
| Номинальная мощность основной вторичной обмотки, ВА | 400 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора напряжения типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения (заводские номера: 12473, 12401, 12248, 27121, 12603, 12472, 16583, 15563, 16645, 43389, 43425, 43656, 18287, 33674, 33668, 33793) | НКФ-220-58У1 | 16 шт. |
| Паспорт | - | 16 экз. |
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном информационном фонде 34826-07);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство
о поверке.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам напряжения НКФ-220-58У1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
