| Номер в госреестре | 73524-18 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TCR/1622 |
| Изготовитель | "S.T.E. Strumenti Transformatori Elettrici S.r.l.", Италия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 10 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока типа TCR/1622 (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
писание средства измерений
Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании силы переменного тока посредством электромагнитной индукции при неизменной частоте и без существенных потерь мощности.
Трансформаторы представляют собой встроенные кольцевой токовый трансформатор низкого напряжения. Вторичные обмотки трансформаторов равномерно намотаны на ленточные тороидальные магнитопроводы. Первичной обмоткой является токоведущая шина внутри ввода.

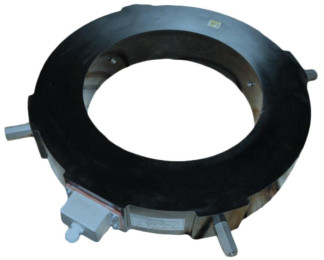

Общий вид трансформаторов представлен на рисунке 1.
отсутствует.
Основные метрологические и технические характеристики трансформаторов представлены в таблице 1.
| Характеристика | Значение |
| Номинальный первичный ток /1ном, А | Описание |
| Номинальный вторичный ток /2ном, А | 1 |
| Номинальное напряжение ином, кВ | 0,66 |
| Наибольшее рабочее напряжение, кВ | 0,72 |
| Количество вторичных обмоток для измерений и учета | 1 |
| Класс точности вторичных обмоток для измерений и учета по ГОСТ 7746-2015 | 0,2 |
| Номинальная вторичная нагрузка обмоток для измерений и учета Б2ном с индуктивно-активным коэффициентом мощности cos ф2=0,8, В-А | 20 |
| Номинальный коэффициент безопасности КБном вторичных обмоток для измерений и учета, не более | 10 |
| Количество вторичных обмоток для защиты | 3 |
| Класс точности вторичных обмоток для защиты по ГОСТ 7746-2015 | 5P |
| Номинальная вторичная нагрузка обмоток для защиты 82ном с индуктивноактивным коэффициентом мощности cos ф2=0,8, В-А | 30 |
| Номинальная предельная кратность Кном вторичных обмоток для защиты, не менее | 20 |
| Номинальная частота переменного тока, Гц | 50 |
| Габаритные размеры, (внешний диаметрхвнутренний диаметрхвысота), мм, не более | 470x334x200 |
| Масса, кг, не более | 65 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от +15 до +35 |
наносится типографским способом на титульный лист паспорта. Комплектность средства измерений
аблица 2 - Комплектность трансформаторов
| Наименование изделия | Количество |
| Трансформатор тока типа TCR/1622, зав. №№ 13060657, 13060658, 13060659, 13060660, 13060661, 13060662 | 6 шт. |
| Паспорт | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);
- прибор сравнения КНТ-05 (регистрационный номер в Федеральном информационном фонде 37854-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
