| Номер в госреестре | 73543-18 |
| Наименование СИ | Установка поверочная трубопоршневая двунаправленная |
| Обозначение типа СИ | Smith-1100 |
| Изготовитель | "Smith Meter Inc." An FMC Corporation subsidiary, США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная трубопоршневая двунаправленная Smith-1100 (далее - ТПУ) предназначена для измерений, хранения и передачи единицы объема и объемного расхода жидкости при градуировке и поверке преобразователей расхода и счетчиков жидкости (далее -ПР).
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
Вытесненный объем измеряемой жидкости протекает через поверяемый ПР, сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов преобразователя расхода пропорционально объему жидкости, прошедшему через ПР и измеренному ТПУ.
ТПУ состоит из следующих основных частей, смонтированных на стальной сварной раме: корпуса с разгонными участками и калиброванным участком, ограниченного детекторами положения поршня, шарового поршня, детекторов положения поршня (далее - детекторов), четырехходового переключающего крана с электрическим приводом, средств измерений давления и температуры. В качестве средств измерений давления применяются датчики давления 1151 фирмы «Rosemount» (регистрационный № 13849-94) или датчики давления Метран-150 (регистрационный № 32854-13). В качестве средств измерений температуры могут применяются преобразователи измерительные к датчикам температуры модели 444 (регистрационный № 14684-95) в комплекте с термопреобразователями сопротивления платиновыми, датчики температуры Rosemount 644 (регистрационный № 63889-16) или датчики температуры Rosemount 3144P (регистрационный № 63889-16). В составе ТПУ применены средства измерений утвержденного типа.
ТПУ изготовлена в стационарном исполнении.

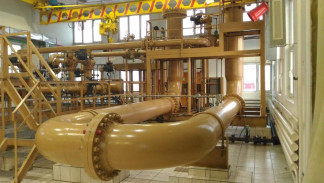

Общий вид ТПУ приведен на рисунке 1.
Пломбировка ТПУ осуществляется с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные на проволоках, проходящих через отверстия на задней крышке клеммной коробки детектора, вокруг кожуха, ограничивающего доступ к месту установки детектора в трубопровод ТПУ и отверстия в контровочных болтах кожуха, и пропущенных в отверстия на гайках одной из шпилек каждого фланцевого соединения калиброванного участка. Места установки пломб приведены на рисунке 2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерениях вместимости калиброванного участка, % | ±0,1 |
| Рабочий диапазон расхода, м3/ч | от 110 до 1100 |
| Номинальное значение вместимости калиброванного участка при температуре 20 °С и избыточном давлении, равном нулю, м3 | 2,65031 |
| Диаметр калиброванного участка, мм | 488,95 |
| Наименование характеристики | Значение |
| Толщина стенок калиброванного участка, мм | 9,525 |
| Измеряемая среда | нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
| Диапазон температуры измеряемой среды, °С | от +5 до +40 |
| Давление измеряемой среды, МПа, не более | 5,0 |
| Вязкость измеряемой среды, мПас | от 4 до 300 |
| Содержание свободного газа | не допускается |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220±22/380±38 50±1 |
| Потребляемая мощность, кВ • А, не более | 2,0 |
| Габаритные размеры, мм, не более - длина - ширина - высота | 8839 3988 4191 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающего воздуха, % | от -45 до +55 от 96 до 104 от 35 до 95 |
| Средняя наработка на отказ, ч | 10000 |
| Средний срок службы, лет, не менее | 10 |
наносится в центре нижней части титульного листа формуляра типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| У становка поверочная трубопоршневая двунаправленная | Smith-1100, зав. № 1253 | 1 шт. |
| Формуляр | - | 1 экз. |
| Комплект ЗИП | - | 1 компл. |
осуществляется по документам:
- МИ 2974-2006 «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки трубопоршневой установкой 1-го разряда с компаратором»;
- МИ 3268-2010 «ГСИ. Установки поверочные трубопоршневые 2-го разряда. Методика поверки установками поверочными на базе компакт-прувера и компаратора».
Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 2 Г осударственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой ТПУ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке ТПУ, а также на пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, распространяющая на установку поверочную трубопоршневую двунаправленную Smith-1100
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
