| Номер в госреестре | 73545-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | Куйбышевский завод котельно-вспомогательного оборудования треста "Волгоэнергомонтаж", г. Куйбышев (Самара) |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический РВС-2000 (далее - резервуар) предназначен для измерения объема мазута, а также для его приема и хранения.
Резервуар представляет собой металлический сосуд в форме вертикального цилиндра со стационарной крышей, имеющей уклон от центра к периферии.
Стенки резервуаров изготовлены из листовой стали. В нижнем поясе стенки резервуара имеется люк-лаз.
Резервуар снабжен площадкой обслуживания и лестницей для доступа на крышу. В крыше резервуара имеется смотровой (световой) люк.

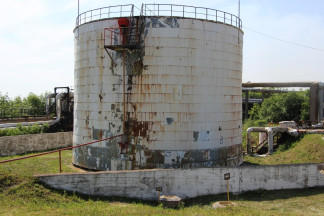

Резервуар стальной вертикальный цилиндрический РВС-2000 с заводским номером 4 расположен на производственной площадке Уфимской ТЭЦ-3, 450037, г. Уфа, Уфимская ТЭЦ-3. Общий вид резервуара РВС-2000 приведен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 2000 |
| Пределы допускаемой относительной погрешности определения вместимости (при геометрическом методе), % | ±0,20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм - высота резервуара - диаметр резервуара по нижнему поясу | 11802 15326 |
| Средний срок службы, лет, не менее | 20 |
| Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа | от -40 до +40 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-2000 зав. № 4 | 1 шт. |
| Паспорт | - | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
рулетка измерительная металлическая 2-го класса точности, Р30Н2К (регистрационный номер № 29631-05);
рулетка измерительная металлическая 2-го класса точности, Р20У2Г (регистрационный номер № 29631-05);
линейка измерительная металлическая (регистрационный номер № 20048-05), предел измерений 500 мм, ПГ ±1 мм;
толщиномер ультразвуковой БУЛАТ-1М (регистрационный номер № 21391-13), диапазон измерений от 0,5 до 100,0 мм, ПГ ±0,1 мм;
нивелир оптический с компенсатором RGK N - 32 (регистрационный номер № 61529-15); рейка нивелирная телескопическая VEGA TS3M (регистрационный номер № 51835-12). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в виде оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000
Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ГОСТ 31385-2016 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 12 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
