| Номер в госреестре | 73547-18 |
| Наименование СИ | Манометры цифровые эталонные |
| Обозначение типа СИ | "ЭЛЕМЕР-МЦЭ-040" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ЭЛЕМЕР» (ООО НПП «ЭЛЕМЕР»), г. Москва, г. Зеленоград |
| Год регистрации | 2018 |
| Срок свидетельства | 21.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры цифровые эталонные «ЭЛЕМЕР-МЦЭ-040» (далее по тексту - МЦЭ-040 или манометры), прецизионные средства измерений предназначены для измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, а также электрических сигналов силы и напряжения постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020, ПДЭ-020И (далее - ПДЭ).
Манометры соответствуют уровню рабочего эталона 1-го, 2-го, 3-го разряда согласно ГОСТ Р 8.840-2013, уровню рабочего эталона 1-го, 2-го, 3-го, 4-го разряда согласно Приказу Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 и ГОСТ Р 8.802-2012, уровню рабочего эталона 1-го, 2-го разряда согласно ГОСТ 8.022-91, уровню рабочего эталона 3-го разряда согласно ГОСТ 8.027-2001, уровню рабочего эталона 2-го разряда согласно ГОСТ 8.187-76.
Принцип действия МЦЭ-040 в режиме измерений давления основан на использовании зависимости между измеряемым давлением на входе МЦЭ-040 и упругой деформацией первичных преобразователей встроенных модулей давления. Электронное устройство модуля преобразует сигнал от первичного преобразователя в цифровой сигнал давления. Цифровой сигнал поступает на плату сопряжения и питания, а затем в одноплатный компьютер и отображается на сенсорном экране.
Принцип действия МЦЭ-040 в режиме измерений напряжения и силы постоянного тока основан на аналого-цифровом преобразовании величины измеряемых электрических сигналов, передаче их в микроконтроллер одноплатного компьютера манометра и отображении на сенсорном экране.
МЦЭ-040 выполняет следующие функции:
- измерение значений эталонного давления;
- измерение выходного сигнала поверяемых (калибруемых или градуируемых) датчиков давления в виде силы и напряжения постоянного тока и по HART-протоколу;
- проведение автоматической поверки датчиков давления по нескольким точкам;
- формирование протокола поверки;
- произведение подстройки и градуировки датчиков давления по HART-протоколу;
- произведение проверки (тестирования) реле;
- обеспечение сбора, хранения, архивирования и передачи данных в персональный компьютер.
Конструктивно МЦЭ-040 представляют собой лабораторные приборы с автоматизированным процессом измерения и обработки результатов. Их основными функциональными частями являются: встроенный одноплатный компьютер с сенсорным экраном; пневматическая система (далее - ПС), включающая в себя электромагнитные клапаны, модули давления, предохранительные клапаны; плата сопряжения и питания; 4-х канальный измерительный модуль ИМ1 или ИМ2 (далее - ИМ), который может иметь модуль для измерения напряжения постоянного тока от 0 до 12 В (далее - МН) (для модификации «ЭЛЕМЕР-МЦЭ-040И»).
Встроенный компьютер с сенсорным экраном предназначен для отображения измеренных значений давления, выходных сигналов поверяемых датчиков давления, информации о датчиках давления, для ввода и отображения параметров поверки, служебной системной информации, для настройки самого МЦЭ-040.
ПС под управлением одноплатного компьютера измеряет значение входного давления.
Плата сопряжения и питания осуществляет питание встроенных модулей давления, электромагнитных клапанов и принимает цифровой сигнал датчиков давления.
Измерительный модуль ИМ с поддержкой HART-протокола имеет четыре гальванически связанных канала, предназначенных для питания поверяемых датчиков давления и измерения электрических сигналов силы и напряжения постоянного тока.
К МЦЭ-040 могут подключаться внешние ПДЭ.
В качестве ПДЭ могут использоваться преобразователи давления эталонные (избыточного давления, абсолютного давления и избыточного давления-разрежения) утвержденных типов, с диапазонами измерений, меньшими или равными диапазонам ПДЭ-020, ПДЭ-020И (Регистрационный № 58668-14).
Манометры изготавливаются в двух модификациях: «ЭЛЕМЕР-МЦЭ-040» - без ИМ, «ЭЛЕМЕР-МЦЭ-040И» - с ИМ.

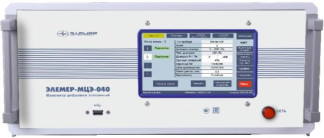

Фотографии общего вида манометров с обозначением места нанесения знака поверки (1) представлены на рисунках 1, 2.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
В манометрах предусмотрено внутреннее и внешнее программное обеспечение (далее -
ПО).
Внутреннее ПО состоит из встроенной в манометры и ИМ метрологически значимой части ПО. Внутреннее ПО является фиксированным, незагружаемым и может быть изменено только на предприятии-изготовителе.
Уровень защиты внутреннего ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014 - данное ПО защищено от преднамеренных изменений с помощью специальных программных средств.
Внешнее ПО предназначено для взаимодействия манометров с компьютером и не оказывает влияния на метрологические характеристики манометров. Внешнее ПО служит для конфигурирования, осуществления пользователем градуировки, калибровки, поверки и получения данных измерения в процессе эксплуатации манометров. ПО также предусматривает возможность выдачи текстовых сообщений о состоянии манометров и возникающих в процессе их работы ошибках и способах их устранения.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
| Таблица 1 - Идентификационные данные внешнего п | рограммного обеспечения |
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Setup ARM MCE vl.O.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | по номеру версии |
Таблица 2 - Идентификационные данные внутреннего программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ceIksu.exe |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | по номеру версии |
Метрологические и технические характеристики приведены в таблицах 3 - 6.
| Наименование характеристики | Значение |
| Верхние пределы измерений (диапазоны, поддиапазоны измерений) абсолютного давления, избыточного давления, избыточного давления-разрежения | Приведены в таблицах 4, 6 |
| Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения | Приведены в таблицах 5, 6 |
| Вариация, для индекса модели, % от максимального верхнего предела измерений: - А0, А - В, С | 0,01 0,03 |
| Пределы допускаемой дополнительной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +35 °С) в диапазоне рабочих температур, на каждые 10 °С, % от максимального верхнего предела измерений для индекса модели1): - А0, А - В, С | ±0,01 ±0,03 |
| Диапазон измерений силы постоянного тока, мА | от 4 до 20 от 0 до 25 |
| Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока А/, мкА, для МЦЭ-040 с измерительным модулем: - ИМ1 - ИМ2 | +(5-10-5-/ 2) + 0,2) +(1,2-10-4-/ 2) + 0,5) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +35 °С) в диапазоне рабочих температур, на каждые 10 °С, мкА, для МЦЭ-040 с измерительными модулями ИМ1 (ИМ2) | 0,5-А/ |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 12 |
| Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока Аи, мВ | +(8-10-5-U 3) + 0,4) |
| Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающего воздуха от нормальных условий (от +15 до +35 °С) в диапазоне рабочих температур, на каждые 10 °С, мВ, для МЦЭ-040 с модулем для измерения напряжения постоянного тока МН | 0,5-Аи |
| Примечания: 1) МЦЭ-040 термокомпенсированы в рабочем диапазоне температур. 2) / - значение силы постоянного тока, мА. 3) U - значение напряжения постоянного тока, В. | |
| Вид измеряемого | Код модели | Номер встроенного модуля давления | Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
| давления | 1 | 2 | 3 | 4 | 5 | 6 | ||
| 010 | 1 | 10 кПа | - | - | - | - | - | |
| 030 | 1 | 120 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | |
| 031 | 1 | 120 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | |
| 10 кПа | - | - | - | - | - | |||
| 040 | 1 | 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | |
| 043 | 1 | 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | |
| 120 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | |||
| 050 | 1 | 600 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 60 кПа | |
| 053 | 1 | 600 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 60 кПа | |
| Абсолютное ) | 120 кПа | 60 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | ||
| 054 | 1 | 600 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 60 кПа | |
| 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | |||
| 060 | 1 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | 0,4 МПа | 0,25 МПа | |
| 064 | 1 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | 0,4 МПа | 0,25 МПа | |
| 250 кПа | 160 кПа | 100 кПа | 60 кПа | 40 кПа | 25 кПа | |||
| 065 | 1 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | 0,4 МПа | 0,25 МПа | |
| 600 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 60 кПа | |||
| 070 | 1 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | |
| 075 | 1 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | |
| 2 | 600 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 60 кПа | ||
| Вид измеряемого давления | Код модели | Номер встроенного модуля давления | Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||
| Абсолютное^ | 076 | 1 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа |
| 2 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | 0,4 МПа | 0,25 МПа | ||
| 080 | 1 | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | |
| 086 | 1 | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | |
| 2 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | 0,4 МПа | 0,25 МПа | ||
| 087 | 1 | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | |
| 2 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,6 МПа | ||
| Избыточное^ | 110 | 1 | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0 кПа |
| 120 | 1 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,3 кПа | 4,0 кПа | |
| 121 | 1 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,3 кПа | 4,0 кПа | |
| 2 | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0 кПа | ||
| 130 | 1 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | |
| 131 | 1 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | |
| 2 | 10 кПа | 6,3 кПа | 4,0 кПа | 2,5 кПа | 1,6 кПа | 1,0 кПа | ||
| 132 | 1 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | |
| 2 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,3 кПа | 4,0 кПа | ||
| 140 | 1 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | 40 кПа | 25 кПа | |
| 142 | 1 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | 40 кПа | 25 кПа | |
| 2 | 40 кПа | 25 кПа | 16 кПа | 10 кПа | 6,3 кПа | 4,0 кПа | ||
| 143 | 1 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | 40 кПа | 25 кПа | |
| 2 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | ||
| 150 | 1 | 630 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 63 кПа | |
| Вид измеряемого давления | Код | Номер встроенного | Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
| модели | модуля давления | 1 | 2 | 3 | 4 | 5 | 6 | |
| 153 | 1 | 630 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 63 кПа | |
| 2 | 100 кПа | 63 кПа | 40 кПа | 25 кПа | 16 кПа | 10 кПа | ||
| 154 | 1 | 630 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 63 кПа | |
| 2 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | 40 кПа | 25 кПа | ||
| 160 | 1 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | 0,4 МПа | 0,25 МПа | |
| 164 | 1 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | 0,4 МПа | 0,25 МПа | |
| 2 | 250 кПа | 160 кПа | 100 кПа | 63 кПа | 40 кПа | 25 кПа | ||
| 165 | 1 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | 0,4 МПа | 0,25 МПа | |
| 2 | 630 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 63 кПа | ||
| Избыточное^ | 170 | 1 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа |
| 175 | 1 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | |
| 2 | 630 кПа | 400 кПа | 250 кПа | 160 кПа | 100 кПа | 63 кПа | ||
| 176 | 1 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | |
| 2 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | 0,4 МПа | 0,25 МПа | ||
| 180 | 1 | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | |
| 186 | 1 | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | |
| 2 | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | 0,4 МПа | 0,25 МПа | ||
| 187 | 1 | 16 МПа | 10 МПа | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | |
| 2 | 6,0 МПа | 4,0 МПа | 2,5 МПа | 1,6 МПа | 1,0 МПа | 0,63 МПа | ||
| 310 | 1 | -10 кПа | -6,3 кПа | -4,0 кПа | -2,5 кПа | -1,6 кПа | -1,0 кПа | |
| Избыточное- | +10 кПа | +6,3 кПа | +4,0 кПа | +2,5 кПа | +1,6 кПа | +1,0 кПа | ||
| разрежение2) | 320 | 1 | -40 кПа | -25 кПа | -16 кПа | -10 кПа | -6,3 кПа | -4,0 кПа |
| +40 кПа | +25 кПа | +16 кПа | +10 кПа | +6,3 кПа | +4,0 кПа | |||
| Вид измеряемого давления | Код | Номер встроенного | Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
| модели | модуля давления | 1 | 2 | 3 | 4 | 5 | 6 | |
| 1 | -40 кПа | -25 кПа | -16 кПа | -10 кПа | -6,3 кПа | -4,0 кПа | ||
| 321 | +40 кПа | +25 кПа | +16 кПа | +10 кПа | +6,3 кПа | +4,0 кПа | ||
| 2 | -10 кПа | -6,3 кПа | -4,0 кПа | -2,5 кПа | -1,6 кПа | -1,0 кПа | ||
| +10 кПа | +6,3 кПа | +4,0 кПа | +2,5 кПа | +1,6 кПа | +1,0 кПа | |||
| 340 | 1 | -100 кПа | -100 кПа | -63 кПа | -40 кПа | -25 кПа | -16 кПа | |
| +160 кПа | +100 кПа | +63 кПа | +40 кПа | +25 кПа | +16 кПа | |||
| 1 | -100 кПа | -100 кПа | -63 кПа | -40 кПа | -25 кПа | -16 кПа | ||
| 342 | +160 кПа | +100 кПа | +63 кПа | +40 кПа | +25 кПа | +16 кПа | ||
| 2 | -40 кПа | -25 кПа | -16 кПа | -10 кПа | -6,3 кПа | -4,0 кПа | ||
| +40 кПа | +25 кПа | +16 кПа | +10 кПа | +6,3 кПа | +4,0 кПа | |||
| Избыточное- | 350 | 1 | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -63 кПа |
| разрежение2) | +630 кПа | +400 кПа | +250 кПа | +160 кПа | +100 кПа | +63 кПа | ||
| 1 | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -63 кПа | ||
| 354 | +630 кПа | +400 кПа | +250 кПа | +160 кПа | +100 кПа | +63 кПа | ||
| 2 | -100 кПа | -100 кПа | -63 кПа | -40 кПа | -25 кПа | -16 кПа | ||
| +160 кПа | +100 кПа | +63 кПа | +40 кПа | +25 кПа | +16 кПа | |||
| 360 | 1 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | |
| +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | +0,4 МПа | +0,25 МПа | |||
| 1 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | ||
| 364 | +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | +0,4 МПа | +0,25 МПа | ||
| 2 | -100 кПа | -100 кПа | -63 кПа | -40 кПа | -25 кПа | -16 кПа | ||
| +160 кПа | +100 кПа | +63 кПа | +40 кПа | +25 кПа | +16 кПа | |||
| Вид измеряемого давления | Код модели | Номер встроенного модуля давления | Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||
| Избыточное-разрежение ) | 365 | 1 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа |
| +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | +0,4 МПа | +0,25 МПа | |||
| 2 | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -63 кПа | ||
| +630 кПа | +400 кПа | +250 кПа | +160 кПа | +100 кПа | +63 кПа | |||
| Избыточное-разрежение V абсолютное ) | 840 | 1 | -100 кПа | -100 кПа | -63 кПа | -40 кПа | -25 кПа | -16 кПа |
| +160 кПа | +100 кПа | +63 кПа | +40 кПа | +25 кПа | +16 кПа | |||
| /250 кПа | /160 кПа | /100 кПа | /60 кПа | /40 кПа | /25 кПа | |||
| 850 | 1 | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -63 кПа | |
| +630 кПа | +400 кПа | +250 кПа | +160 кПа | +100 кПа | +63 кПа | |||
| /600 кПа | /400 кПа | /250 кПа | /160 кПа | /100 кПа | /60 кПа | |||
| 854 | 1 | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -63 кПа | |
| +630 кПа | +400 кПа | +250 кПа | +160 кПа | +100 кПа | +63 кПа | |||
| /600 кПа | /400 кПа | /250 кПа | /160 кПа | /100 кПа | /60 кПа | |||
| 2 | -100 кПа | -100 кПа | -63 кПа | -40 кПа | -25 кПа | -16 кПа | ||
| +160 кПа | +100 кПа | +63 кПа | +40 кПа | +25 кПа | +16 кПа | |||
| /250 кПа | /160 кПа | /100 кПа | /63 кПа | /40 кПа | /25 кПа | |||
| 860 | 1 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | |
| +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | +0,4 МПа | +0,25 МПа | |||
| /2,5 МПа | /1,6 МПа | /1,0 МПа | /0,63 МПа | /0,4 МПа | /0,25 МПа | |||
| 864 | 1 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | |
| +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | +0,4 МПа | +0,25 МПа | |||
| /2,5 МПа | /1,6 МПа | /1,0 МПа | /0,63 МПа | /0,4 МПа | /0,25 МПа | |||
| 2 | -100 кПа | -100 кПа | -63 кПа | -40 кПа | -25 кПа | -16 кПа | ||
| +160 кПа | +100 кПа | +63 кПа | +40 кПа | +25 кПа | +16 кПа | |||
| /250 кПа | /160 кПа | /100 кПа | /63 кПа | /40 кПа | /25 кПа | |||
| Вид измеряемого давления | Код модели | Номер встроенного модуля давления | Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||
| Избыточное- разрежение2)/ абсолютное^ | 865 | 1 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа |
| +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | +0,4 МПа | +0,25 МПа | |||
| /2,5 МПа | /1,6 МПа | /1,0 МПа | /0,63 МПа | /0,4 МПа | /0,25 МПа | |||
| 2 | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -63 кПа | ||
| +630 кПа | +400 кПа | +250 кПа | +160 кПа | +100 кПа | +63 кПа | |||
| /600 кПа | /400 кПа | /250 кПа | /160 кПа | /100 кПа | /60 кПа | |||
| 870 | 1 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | |
| +6,0 МПа | +4,0 МПа | +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | |||
| /6,0 МПа | /4,0 МПа | /2,5 МПа | /1,6 МПа | /1,0 МПа | /0,63 МПа | |||
| 875 | 1 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | |
| +6,0 МПа | +4,0 МПа | +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | |||
| /6,0 МПа | /4,0 МПа | /2,5 МПа | /1,6 МПа | /1,0 МПа | /0,63 МПа | |||
| 2 | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -100 кПа | -63 кПа | ||
| +630 кПа | +400 кПа | +250 кПа | +160 кПа | +100 кПа | +63 кПа | |||
| /600 кПа | /400 кПа | /250 кПа | /160 кПа | /100 кПа | /60 кПа | |||
| 876 | 1 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | |
| +6,0 МПа | +4,0 МПа | +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | |||
| /6,0 МПа | /4,0 МПа | /2,5 МПа | /1,6 МПа | /1,0 МПа | /0,63 МПа | |||
| 2 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | ||
| +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | +0,4 МПа | +0,25 МПа | |||
| /2,5 МПа | /1,6 МПа | /1,0 МПа | /0,63 МПа | /0,4 МПа | /0,25 МПа | |||
| Избыточное1)/ абсолютное^ | 880 | 1 | +16 МПа | +10 МПа | +6,3 МПа | +4,0 МПа | +2,5 МПа | +1,6 МПа |
| /16 МПа | /10 МПа | /6,3 МПа | /4,0 МПа | /2,5 МПа | /1,6 МПа | |||
| Вид измеряемого давления | Код модели | Номер встроенного модуля давления | Номер верхнего предела (диапазона) и ряд верхних пределов (диапазонов) измерений | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |||
| Избыточное-разрежение )/ абсолютное^ | 886 | 1 | +16 МПа | +10 МПа | +6,3 МПа | +4,0 МПа | +2,5 МПа | +1,6 МПа |
| /16 МПа | /10 МПа | /6,3 МПа | /4,0 МПа | /2,5 МПа | /1,6 МПа | |||
| 2 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | ||
| +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | +0,4 МПа | +0,25 МПа | |||
| /2,5 МПа | /1,6 МПа | /1,0 МПа | /0,63 МПа | /0,4 МПа | /0,25 МПа | |||
| 887 | 1 | +16 МПа | +10 МПа | +6,3 МПа | +4,0 МПа | +2,5 МПа | +1,6 МПа | |
| /16 МПа | /10 МПа | /6,3 МПа | /4,0 МПа | /2,5 МПа | /1,6 МПа | |||
| 2 | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | -0,1 МПа | ||
| +6,0 МПа | +4,0 МПа | +2,5 МПа | +1,6 МПа | +1,0 МПа | +0,63 МПа | |||
| /6,0 МПа | /4,0 МПа | /2,5 МПа | /1,6 МПа | /1,0 МПа | /0,63 МПа | |||
| Примечания: 1) Нижние пределы измерений моделей абсолютного и избыточного давления равны нулю. 2) Верхние пределы измерений моделей избыточного давления-разрежения равны верхним пределам измерений избыточного давления. | ||||||||
Таблица 5 - Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений абсолютного давления, избыточного давления, избыточного давления-разрежения (далее - давления) МЦЭ-040 в комплекте со встроенными модулями давления_
| Номер верхнего предела измерений | Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
| А0 | А | В | С | |
| 1 | ±0,01 | ±0,025 | ±0,05 | ±0,10 |
| 2 | ±0,015 | ±0,025 | ±0,05 | ±0,10 |
| 3 | ±0,025 | ±0,025 | ±0,05 | ±0,10 |
| 4 | ±0,04 | ±0,04 | ±0,08 | ±0,15 |
| 5 | ±0,06 | ±0,06 | ±0,12 | ±0,25 |
| 6 | ±0,10 | ±0,10 | ±0,20 | ±0,40 |
| Вид измеряемого давления | Код модели | Поддиапазон измерений давления | Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
| ПДЭ | А0 | А | В | С | ||
| 010 | от 0 до 10 кПа | - | — | ±0,05 | ±0,1 | |
| от 0 до 60 кПа включ. | ±0,01 | — | — | — | ||
| 030 | св. 60 до 120 кПа | ±0,02 | — | — | — | |
| от 0 до 40 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 40 до 120 кПа | - | ±0,03 | ±0,05 | ±0,1 | ||
| от 0 до 125 кПа включ. | ±0,01 | — | — | — | ||
| 040 | св. 125 до 250 кПа | ±0,02 | — | — | — | |
| от 0 до 83,3 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 83,3 до 250 кПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| от 0 до 300 кПа включ. | ±0,01 | — | — | — | ||
| 050 | св. 300 до 600 кПа | ±0,02 | — | — | — | |
| от 0 до 200 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| Абсолютное | св. 200 до 600 кПа | — | ±0,03 | ±0,05 | ±0,1 | |
| от 0 до 1,25 МПа включ. | ±0,01 | — | — | — | ||
| 060 | св. 1,25 до 2,5 МПа | ±0,02 | — | — | — | |
| от 0 до 0,83 МПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 0,83 до 2,5 МПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| от 0 до 3,0 МПа включ. | ±0,01 | — | — | — | ||
| 070 | св. 3,0 до 6,0 МПа | ±0,02 | — | — | — | |
| от 0 до 2,0 МПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 2,0 до 6,0 МПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| от 0 до 8 МПа включ. | ±0,01 | — | — | — | ||
| 080 | св. 8 до 16 МПа | ±0,02 | — | — | — | |
| от 0 до 5,3 МПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 5,3 до 16 МПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| Избыточное | 100 | от 0 до 0,83 кПа включ. | — | — | ±0,015 | ±0,03 |
| св. 0,83 до 2,5 кПа | — | — | ±0,05 | ±0,1 | ||
| Вид измеряемого давления | Код модели ПДЭ | Поддиапазон измерений давления | Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
| А0 | А | В | С | |||
| Избыточное | 110 | от 0 до 2,1 кПа включ. | - | ±0,01 | ±0,015 | ±0,03 |
| св. 2,1 до 6,3 кПа | - | ±0,03 | ±0,05 | ±0,1 | ||
| 120 | от 0 до 8 кПа включ. | ±0,01 | — | — | — | |
| св. 8 до 16 кПа | ±0,02 | — | — | — | ||
| от 0 до 5,3 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 5,3 до 16 кПа | - | ±0,03 | ±0,05 | ±0,1 | ||
| 120Е | от 0 до 20 кПа включ. | ±0,01 | — | — | — | |
| св. 20 до 40 кПа | ±0,02 | — | — | — | ||
| от 0 до 13,3 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 13,3 до 40 кПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| 130 | от 0 до 50 кПа включ. | ±0,01 | — | — | — | |
| св. 50 до 100 кПа | ±0,02 | — | — | — | ||
| от 0 до 33,3 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 33,3 до 100 кПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| 140 | от 0 до 125 кПа включ. | ±0,01 | — | — | — | |
| св. 125 до 250 кПа | ±0,02 | — | — | — | ||
| от 0 до 83,3 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 83,3 до 250 кПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| 150 | от 0 до 300 кПа включ. | ±0,01 | — | — | — | |
| св. 300 до 600 кПа | ±0,02 | — | — | — | ||
| от 0 до 200 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 200 до 600 кПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| 160 | от 0 до 1,25 МПа включ. | ±0,01 | — | — | — | |
| св. 1,25 до 2,5 МПа | ±0,02 | — | — | — | ||
| от 0 до 0,83 МПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 0,83 до 2,5 МПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| Вид измеряемого давления | Код модели ПДЭ | Поддиапазон измерений давления | Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
| А0 | А | В | С | |||
| Избыточное | 170 | от 0 до 3,0 МПа включ. | ±0,01 | - | - | - |
| св. 3,0 до 6,0 МПа | ±0,02 | - | - | - | ||
| от 0 до 2,0 МПа включ. | - | ±0,01 | ±0,015 | ±0,03 | ||
| св. 2,0 до 6,0 кПа | - | ±0,03 | ±0,05 | ±0,1 | ||
| 180 | от 0 до 8 МПа включ. | ±0,01 | - | - | - | |
| св. 8 до 16 МПа | ±0,02 | - | - | - | ||
| от 0 до 5,3 МПа включ. | - | ±0,01 | ±0,015 | ±0,03 | ||
| св. 5,3 до 16 МПа | - | ±0,03 | ±0,05 | ±0,1 | ||
| 190 | от 0 до 30 МПа включ. | ±0,01 | - | - | - | |
| св. 30 до 60 МПа | ±0,02 | - | - | - | ||
| от 0 до 20 МПа включ. | - | ±0,01 | ±0,015 | ±0,03 | ||
| св. 20 до 60 МПа | - | ±0,03 | ±0,05 | ±0,1 | ||
| 190Е | от 0 до 50 МПа включ. | ±0,01 | - | - | - | |
| св. 50 до 100 МПа | ±0,02 | - | - | - | ||
| от 0 до 33,3 МПа включ. | - | ±0,01 | ±0,015 | ±0,03 | ||
| св. 33,3 до 100 МПа | - | ±0,03 | ±0,05 | ±0,1 | ||
| Избыточное- разрежение | 310 | св. -3,3 до 3,3 кПа включ. | - | - | ±0,015 | ±0,03 |
| от -10 до -3,3 кПа включ. св. 3,3 до 10 кПа | - | - | ±0,05 | ±0,1 | ||
| 320 | св. -20 до 20 кПа включ. | ±0,01 | - | - | - | |
| от -40 до -20 кПа включ. св. 20 до 40 кПа | ±0,02 | - | - | - | ||
| св. -13,3 до 13,3 кПа включ. | - | ±0,01 | ±0,015 | ±0,03 | ||
| от -40 до -13,3 включ. св. 13,3 до 40 кПа | - | ±0,03 | ±0,05 | ±0,1 | ||
| Вид измеряемого давления | Код модели ПДЭ | Поддиапазон измерений давления | Пределы допускаемой основной приведенной к верхнему пределу измерений погрешности измерений давления, %, для индекса модели | |||
| А0 | А | В | С | |||
| Избыточное- разрежение | 340 | св. -80 до 80 кПа включ. | — | — | — | — |
| от -100 до -80 кПа включ. св. 80 до 160 кПа | — | — | — | — | ||
| св. -53,3 до 53,3 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| от -100 до -53,3 кПа включ. св. 53,3 до 160 кПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| 350 | от -100 до 300 кПа включ. | ±0,01 | — | — | — | |
| св. 300 до 600 кПа | ±0,02 | — | — | — | ||
| от -100 до 200 кПа включ. | — | ±0,01 | ±0,015 | ±0,03 | ||
| св. 200 до 600 кПа | — | ±0,03 | ±0,05 | ±0,1 | ||
| Наименование характеристики | Значение |
| Параметры электрического питания: - номинальное напряжение постоянного тока, В - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц | 220±4,4 220±4,4 50/60 |
| Потребляемая мощность при номинальном: - напряжении постоянного тока, Вт, не более - напряжении переменного тока, В-А, не более | 50 35 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 410x430x190 |
| Масса, кг, не более | 9,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до +35 от 30 до 80 от 86 до 106,7 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +30 °С, %, не более - атмосферное давление, кПа | от +5 до +50 95 от 86 до 106,7 |
| Средняя наработка на отказ, ч | 100000 |
| Средний срок службы, лет | 12 |
наносится на переднюю панель манометров термотрансферным способом, а также на руководство по эксплуатации НКГЖ.406233.069РЭ и паспорт НКГЖ.406233.069_ПС - типографским способом.
Таблица 8 - Комплектность манометров
| Наименование | Обозначение | Количество |
| Манометр цифровой эталонный 1) 4) «ЭЛЕМЕР-МЦЭ-040»/ | НКГЖ.406233.069 | 1 шт. |
| «ЭЛЕМЕР-МЦЭ-040И» 5) | НКГЖ.406233.069 | 1 шт. |
| Сетевой провод | - | 1 шт. |
| Кабели соединительные: | - | |
| КИ №05 I12) | - | 1 шт. |
| КИ №08 I22) | - | 4 шт. |
| КТ22) | - | 1 шт. |
| К1 | - | 1 шт. |
| USB АВ | - | 1 шт. |
| Диск с программным обеспечением «АРМ МЦЭ-040»3) | - | 1 шт. |
| Руководство по эксплуатации | НКГЖ.406233.069РЭ | 1 экз. |
| Паспорт | НКГЖ.406233.069ПС | 1 экз. |
| Методика поверки | НКГЖ.406233.069МП | 1 экз. |
Окончание таблицы 8_
Примечания:
1) Модификация и исполнение манометра в соответствии с заказом.
2) При заказе модификации «ЭЛЕМЕР-МЦЭ-040И».
3) По отдельному заказу поставляется ноутбук с установленным программным обеспечением.
4) Внешние ПДЭ могут поставляться отдельно, варианты поставки в соответствии с таблицей 6.
5) При заказе модификации «ЭЛЕМЕР-МЦЭ-040И» с модулем для измерения напряжения постоянного тока от 0 до 12 В (МН) поставляется кабель КИ № 07 U2._
осуществляется по документу НКГЖ.406233.069МП «Манометры цифровые эталонные «ЭЛЕ-МЕР-МЦЭ-040». Методика поверки», утвержденному ООО «ИЦРМ» 17.09.2018 г.
Основные средства поверки:
- манометры грузопоршневые СРВ 5000 (регистрационный номер в Федеральном информационном фонде № 33079-08);
- калибратор давления СРС8000 (регистрационный номер в Федеральном информационном фонде № 59862-15);
- рабочие эталоны давления РЭД-6, РЭД-60 (регистрационный номер в Федеральном информационном фонде 33036-06);
- манометр абсолютного давления МПАК-15 (регистрационный номер в Федеральном информационном фонде № 24971-03);
- задатчик разряжения Метран-503 Воздух (регистрационный номер в Федеральном информационном фонде № 25940-03);
- калибратор давления пневматический Метран-504 Воздух (регистрационный номер в Федеральном информационном фонде № 31057-09);
- калибратор давления пневматический Метран-505 Воздух (регистрационный номер в Федеральном информационном фонде № 42701-09);
- манометр грузопоршневой 2000 (регистрационный номер в Федеральном информационном фонде № 28674-05);
- калибратор-измеритель унифицированных сигналов прецизионный «ЭЛЕМЕР-ИКСУ-2012» (регистрационный номер в Федеральном информационном фонде № 56318-14);
- мультиметр цифровой прецизионный Fluke 8508A (регистрационный номер в Федеральном информационном фонде 25984-14);
- мера электрического сопротивления однозначная МС 3050М (регистрационный номер в Федеральном информационном фонде № 46843-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус и (или) свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа
ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 110-16 до 30 А
ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 104 Па
ТУ 26.51.52-176-13282997-2018 Манометры цифровые эталонные «ЭЛЕМЕР-МЦЭ-040». Технические условия
| Зарегистрировано поверок | 227 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
