| Номер в госреестре | 73551-18 |
| Наименование СИ | Весы торговые с печатью этикеток |
| Обозначение типа СИ | FreshBase |
| Изготовитель | "Mettler-Toledo (ChangZhou) Measurement Technology Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 21.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы торговые с печатью этикеток FreshBase (далее — весы) предназначены для статических измерений массы.
Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Аналоговые электрические сигналы с датчиков поступают в индикатор, содержащий аналоговоцифровой преобразователь, где сигналы преобразуется в цифровой код. Результаты взвешивания, информация о цене единицы взвешиваемого груза и стоимости отображаются в визуальной форме на индикаторе, а также печатаются на этикетке.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства, включающего в себя корпус, весоизмерительный тензорезисторный датчик (далее - датчик) и индикатор. В корпусе весоизмерительного устройства встроен принтер для печати этикеток.
Весы имеют интерфейсы передачи измерительной информации в виде цифрового электрического сигнала, а также могут содержать дополнительный дисплей отображения результатов измерений.
Весы выпускаются в следующих конструктивных исполнениях:
- в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) прикреплен к корпусу, а дополнительный дисплей (7 дюймов) закреплен на стойке (индекс T2);
- в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) и дополнительный дисплей (7 дюймов) прикреплены к корпусу (индекс С2);
- в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) и дополнительный дисплей (7 дюймов) прикреплены к стойке (индекс U2);
- в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) для самообслуживания прикреплен к стойке (индекс U3).
В весах предусмотрены следующие устройства и функции:
- полуавтоматическое устройство установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.2);
- устройство первоначальной установки нуля (ГОСТ OIML R 76-1-2011, Т.2.7.2.4);
- устройство слежения за нулем (ГОСТ OIML R 76-1-2011, Т.2.7.3);
- устройство тарирования (выборки массы тары) (ГОСТ OIML R 76-1-2011 Т.2.7.4).
На корпусе весоизмерительного устройства и индикаторе прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:
- наименование и обозначение весов;
- товарный знак предприятия-изготовителя;
- обозначение класса точности весов по ГОСТ OIML R 76-1-2011;
- знак утверждения средства измерений;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значение поверочного деления (e);
- значение максимальной выборки массы тары (Т-);
- диапазон рабочих температур;
- номер весов по системе нумерации предприятия-изготовителя;
- параметры электрического питания.
Весы изготавливаются однодиапазонными и двухинтервальными.
Весы выпускаются в следующих модификациях FreshBase-T2, FreshBase-C2, FreshBase-U2, FreshBase-U3, отличающихся конструктивным исполнением и метрологическими характеристиками.
Обозначение весов для заказа имеет вид:
FreshBase-[1][2][3]-[4][5][6][7]-[8][9][10][11], где [1][2] - индекс конструктивного исполнения: T2, C2, U2, U3.
[3] - тип клавиатуры: M - мембранная; L - чувствительная; R - экранная резистивная; C - экранная емкостная.
[4] - тип дисплея оператора: A - сегментный; B - с матричной строкой; C - 5.7 дюйма; D - 7 дюймов тач-скрин; E - с матричной строкой и белым свечением; F - 10 дюймов тач-скрин.
[5] - тип дисплея покупателя: A - сегментный; B - с матричной строкой; C - 5.7 дюйма; D -7 дюймов; E - с матричной строкой белого свечения.
[6] - НПВ: 06 - 6 кг; 15 - 15 кг; 30 - 30 кг.
[7] - значения поверочного интервала (e) весов, г:
- 2, 5, или 10 - для однодиапазонных весов;
- 1/2, 2/5 или 5/10 - для двухинтервальных весов.
[8] - опции: O - нет; R - RFID (с радиочастотным идентификатором).
[9] - обозначение интерфейса связи: E - Ethernet; W - Wireless; G - GPRS.
[10] - тип принтера (необязательный параметр): 0 - 2 дюйма (по умолчанию); 1 - 2 дюйма без подложки; 2 - 3 дюйма без подложки; D - сдвоенный принтер (с печатью как чека, так и этикетки).
[11] - число разъемов USB (необязательный параметр): 0 - нет; 1- 1 USB; 2 - 2 USB; 3 - 3 USB.
Пример записи весов при заказе:
FreshBase-U2C-FD152/5-ОW02 RU Весы торговые с печатью этикеток FreshBase, в корпусе объединены ГПУ, электронное устройство и печатающее устройство. Сенсорный дисплей (10 дюймов) с экранной емкостной клавиатурой и дополнительный дисплей покупателя (7 дюймов) прикреплены к стойке. Двух-интервальные с НПВ 15 кг, интерфейсом связи Wireless, 2 дюймовым принтером, 2 разъемами USB.

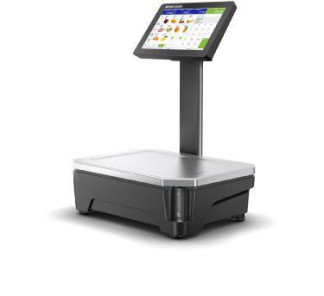

Внешний вид весов представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлена на рисунке 2.
FreshBase-C2
Крышка, закрывающая доступ к кнопке калибровки с креплением на винт и пломбируемая разрушаемой наклейкой или мастичной пломбой
Рисунок 2 - Схема пломбировки от несанкционированного доступа весов
Программное обеспечение является встроенным, используется в стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита от несанкционированного доступа к регулировкам средства измерений и данным измерений обеспечивается невозможностью изменения программного обеспечения без применения специализированного оборудования производителя.
Изменение программного обеспечения через интерфейс пользователя невозможно. Доступ к параметрам регулировки средства измерений возможен только при нарушении пломбы и включения переключателя регулировки.
Идентификационные данные программного обеспечения отображаются при включении средства измерений (перезапуске ПО), а также могут быть распечатаны при выборе «Menu» ^ «Пароль» ^ «Конфигурация» ^ «Система» ^ «Распечатка системной информации».
Уровень защиты программного обеспечения «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 — Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО * | SA1.xx.yyyy |
| Цифровой идентификатор ПО | -* |
| где х и у принимают значения от 0 до 9 * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Класс точности по ГОСТ OIML R 76-1-2011 ..............................................................III (средний).
Число поверочных интервалов n = Max/e.................................................................................3000.
Значения (Min), (Max), (e), действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m) и диапазона выборки массы тары весов (Т-) для однодиапазонных модификаций весов приведены в таблице 2, а для двухин-тервальных в таблице 3.
Таблица 2 - Метрологические характе
ристики однодиапазонных весов
| Модификация весов | Min, кг | Max, кг | e = d, г | m, кг | mpe, г | Т-, кг |
| FreshBase-[1][2][3]- [4][5]062- [8][9][10][11]RU | 0,04 | 6 | 2 | От 0,04 до 1 включ. | ±1,0 | от 0 до 3 |
| Св. 1 до 4 включ. | ±2,0 | |||||
| Св. 4 до 6 включ. | ±3,0 | |||||
| FreshBase-[1][2][3]- [4][5]155- [8][9][10][11]RU | 0,1 | 15 | 5 | От 0,1 до 2,5 включ. | ±2,5 | от 0 до 7,5 |
| Св.2,5 до 10 включ. | ±5,0 | |||||
| Св. 10 до 15 включ. | ±7,5 | |||||
| FreshBase-[1][2][3]- | От 0,2 до 5 включ. | ±5,0 | ||||
| [4][5]3010- | 0,2 | 30 | 10 | Св. 5 до 20 включ. | ±10,0 | от 0 до 15 |
| [8][9][10][11]RU | Св. 20 до 30 включ. | ±15,0 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Таблица 3 - Метрологические характе
зистики двухинтервальных весов
| Модификация | Min, | Max, | e = d, | m, кг | mpe, | Т-, |
| весов | кг | кг | г | г | кг | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| От 0,02 до 0,5 включ. | ±0,5 | |||||
| FreshBase-[1][2][3]- | 3 | 1 | Св. 0,5 до 2 включ. | ±1,0 | ||
| [4][5]061/2- | 0,02 | Св. 2 до 3 включ. | ±1,5 | от 0 до 3 | ||
| [8][9][10][11]RU | 6 | 2 | Св. 3 до 4 включ. | ±2,0 | ||
| Св. 4 до 6 включ. | ±3,0 | |||||
| От 0,04 до 1 включ. | ±1,0 | |||||
| FreshBase-[1][2][3]- | 6 | 2 | Св. 1 до 4 включ. | ±2,0 | ||
| [4][5]152/5- | 0,04 | Св. 4 до 6 включ. | ±3,0 | от 0 до 7,5 | ||
| [8][9][10][11]RU | 15 | 5 | Св. 6 до 10 включ. | ±5,0 | ||
| Св. 10 до 15 включ. | ±7,5 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| FreshBase-[1][2][3]- [4][5]305/10- [8][9][10][11]RU | 0,1 | 15 | 5 | От 0,1 до 2,5 включ. | ±2,5 | от 0 до 15 |
| Св. 2,5 до 10 включ. | ±5,0 | |||||
| Св. 10 до 15 включ. | ±7,5 | |||||
| 30 | 10 | Св. 15 до 20 включ. | ±10,0 | |||
| Св. 20 до 30 включ. | ±15,0 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности устройства установки на нуль | ±0,25 е |
| Показания индикации массы, кг, не более | Мах + 9 е |
| Диапазон установки на нуль и слежения за нулём, % от Max, не более | 4 |
| Диапазон первоначальной установки нуля, % от Max, не более | 20 |
| Параметры электрического питание весов от сети переменного тока: - напряжение, В - частота, Гц | от 195,5 до 253 от 49 до 51 |
| Габаритные размеры средства измерений, мм, не более: - высота - ширина - длина | 534 390 522 |
| Масса весов, кг, не более | 15 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Потребляемая мощность, ВА, не более | 10 |
наносится на маркировочную табличку, расположенную на корпусе весов методом офсетной печати, а также на титульный лист эксплуатационного документа.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы торговые с печатью этикеток | FreshBase | 1 шт. |
| Комплект принадлежностей (кабель питания с трехполюсной евро-вилкой и угловым разъемом подключения к весам) | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
осуществляется по документу ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания», приложение ДА «Методика поверки весов».
Основные средства поверки:
Рабочий эталон 4-го разряда по ГОСТ 8.021-2015 «ГСИ. Государственная поверочная схема для средств измерений массы» гири номинальной массой от 20 г до 20 кг, класса точности М1 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую панель средства измерений рядом с дисплеем и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»
ГОСТ 8.021-2015 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы»
Техническая документация фирмы-изготовителя
