| Номер в госреестре | 73553-18 |
| Наименование СИ | Расходомеры жидкости |
| Обозначение типа СИ | M30, M80 |
| Изготовитель | "Liquid Controls", США |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры жидкости М30, М80 (далее - расходомеры) предназначены для измерений объема нефтепродуктов, протекающих по трубопроводу.
Принцип работы расходомеров основан на зависимости скорости вращения ротора расходомера от объемного расхода жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через расходомер.
Конструктивно расходомеры состоят из первичного преобразователя расхода и механического сумматора.
Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находятся измерительные камеры и вращающийся ротор с лопастями. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через расходомер, индицируется на роликовом отсчетном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.

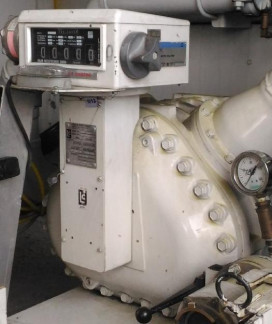

Общий вид расходомера и схема пломбировки показаны на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значения характеристик | |
| М30 | М80 | |
| Диапазон объемного расхода жидкости, м3/ч | от 7,90 до 79,00 | от 18,18 до 181,80 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристик | Значения характеристик | |
| М30 | М80 | |
| Диаметр условного прохода, мм | 100 | 150 |
| Максимальное давление жидкости, МПа | 1,0 | |
| Диапазон вязкости жидкости, мм2/с | от 0,55 до 36 | |
| Диапазон температуры жидкости, °С | от - 40 до + 70 | |
| Габаритные размеры, мм, не более: | ||
| высота | 551 | 698 |
| ширина | 494 | 540 |
| длина | 400 | 724 |
| Масса, кг, не более | 54,4 | 91,2 |
| Средняя наработка на отказ, ч | 25000 | |
| Средний срок службы, лет | 10 | |
наносится на титульный лист паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомер жидкости | М30 (зав. № 810685, 810681), М80 (зав. № 1005513030, 567891) | 4 шт. |
| Паспорт | - | 4 экз. |
| «Инструкция. ГСИ. Расходомеры жидкости М30, М80. Методика поверки» | НА.ГНМЦ.0153-17 | 1 экз. |
осуществляется по документу НА.ГНМЦ.0153-17 МП «Инструкция. ГСИ. Расходомеры жидкости М80. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика»
28.05.2018 г.
Основные средства поверки:
- мерник эталонный 2-го разряда М2р-2000-0,05 (регистрационный номер в Федеральном информационном фонде 18585-14);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер в Федеральном информационном фонде 303-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке расходомера или в раздел 8 паспорта, а также на пломбы в соответствии с рисунком 1.
отсутствуют.
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Техническая документация фирмы-изготовителя
| Зарегистрировано поверок | 20 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
