| Номер в госреестре | 73554-18 |
| Наименование СИ | Счетчики жидкости лопастные |
| Обозначение типа СИ | MKA 3350 |
| Изготовитель | "Alfons Haar", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчики жидкости лопастные МКА 3350 (далее - счетчики) предназначены для измерений объема различных нефтепродуктов, протекающих по трубопроводу.
Принцип работы счетчиков основан на измерении количества оборотов ротора, вращающегося под действием потока жидкости. Количество оборотов ротора пропорционально объему жидкости, прошедшему через счетчик.
Конструктивно счетчики состоят из первичного преобразователя расхода и механического сумматора. Первичный преобразователь расхода представляет собой металлический корпус, внутри которого находится ротор с четырьмя лопастями. Лопасти ротора образуют четыре измерительные камеры одинакового объема. При протекании жидкости через первичный преобразователь расхода возникает разность давлений на его входе и выходе, под действием которой ротор совершает вращательное движение, а жидкость при этом последовательно вытесняется из измерительных камер. Вращательное движение ротора передается на механический сумматор. В механическом сумматоре значение объема жидкости, прошедшей через счетчик, индицируется на роликовом отсчетном устройстве.
Для защиты от несанкционированного доступа и изменения метрологических характеристик пломбируются крышки механического сумматора и измерительной камеры.
Общий вид счетчика, механический сумматор и схема пломбировки показаны на рисунке 1.
а) б)

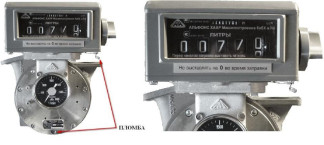

Рисунок 1 - Счетчик жидкости лопастной МКА 3350 а) Общий вид и схема пломбировки б) Механический сумматор
Таблица 1 - Метрологические характеристики
| Наименование характеристик | Значения характеристик |
| Диапазон объемного расхода жидкости, м3/ч | от 6,0 до 180,0 |
| Циклический объем, дм3 | 3,35 |
| Пределы допускаемой относительной погрешности измерений объема жидкости, % | ±0,15 |
Таблица 2 - Основные технические характеристики
| Наименование характеристик | Значения характеристик |
| Диаметр условного прохода, мм | 100 |
| Максимальное давление жидкости, МПа | 1,0 |
| Диапазон вязкости жидкости, мм /с | от 0,55 до 36,00 |
| Диапазон температуры жидкости, °С | от -40 до + 50 |
| Диапазон температуры окружающей среды, °С | от -55 до + 60 |
| Габаритные размеры, мм, не более: | |
| высота | 385 |
| ширина | 335 |
| длина | 389 |
| Масса, кг, не более | 34,5 |
| Средняя наработка на отказ, ч | 25000 |
| Средний срок службы, лет | 10 |
наносится на переднюю панель корпуса механического сумматора в виде наклейки и титульный лист паспорта типографским способом.
Таблица 3
| Наименование | Обозначение | Количество |
| Счетчик жидкости лопастной | МКА 3350 (зав. № 2212580-30825 Х1 2212580-30892 Х1, 2212580-30894 Х1, 2230297-31327 Х1, 2151434-30786 Х1) | 5 шт. |
| Паспорт | - | 5 экз. |
| «Инструкция. ГСИ. Счетчики жидкости лопастные МКА 3350. Методика поверки» | НА.ГНМЦ.0152-17 | 1 экз. |
осуществляется по документу НА.ГНМЦ.0152-17 МП «Инструкция. ГСИ. Счетчики жидкости лопастные МКА 3350. Методика поверки», утвержденному ОП ГНМЦ АО «Нефтеавтоматика»
28.05.2018 г.
Основные средства поверки:
- мерник эталонный 2-го разряда М2р-2000-0,05 (регистрационный номер 18585-14);
- термометр ртутный стеклянный лабораторный ТЛ-4 (регистрационный номер 303-91). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке счетчика, а также на пломбы в соответствии с рисунком 1 а.
отсутствуют.
Приказ Росстандарта от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» Техническая документация фирмы-изготовителя
