| Номер в госреестре | 73562-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000 |
| Изготовитель | АО "Иркутскнефтепродукт", г. Иркутск |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные вертикальные цилиндрические РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000 представляют собой стальные сосуды с днищем и крышей, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки.
Резервуары стальные вертикальные цилиндрические РВС-200 №№ 12, 20, 21, РВС-700 № 5, РВС-1000 №№ 1, 2, 11, РВС-2000 № 19 расположены: Российская Федерация, Иркутская обл., г. Вихоревка, ул. Нефтяников, д. 30, Вихоревский цех АО «Иркутскнефтепродукт».
Резервуары стальные вертикальные цилиндрические РВС-1000 № 16, 21, 22, 23 расположены: Российская Федерация, Иркутская обл., пос. Култук, ул. Суворова, д. 4, Култукский цех АО «Иркутскнефтепродукт».
Резервуары стальные вертикальные цилиндрические РВС-400 №№ 7, 13, РВС-700 № 16, РВС-1000 №№ 9, 14 расположены: Российская Федерация, Иркутская обл., г. Нижнеудинск, пер. Парковый, д. 5, Нижнеудинский цех АО «Иркутскнефтепродукт».
Резервуары стальные вертикальные цилиндрические РВС-700 № 9, РВС-1000 №№ 34, 38, 39 расположены: Российская Федерация, Иркутская обл., г. Тулун, ул. Совхозная, д. 70, Тулунский цех АО «Иркутскнефтепродукт».
Резервуары стальные вертикальные цилиндрические РВС-700 №№ 17, 20, 22, 23, РВС-1000 № 40 расположены: Российская Федерация, Иркутская обл., пос. Харик, ул. Железнодорожная, д. 1, Харикский цех АО «Иркутскнефтепродукт».
Резервуары стальные вертикальные цилиндрические РВС-700 № 4, РВС-3000 №№ 1, 5, 9, 10, 11, 12, РВС-5000 №№ 6, 18, 19, 21, 23, 27, 28, 103, 117, 122, 141, 142, 143, 144, РВС-10000 №№ 105, 106, 107, 109, 110, 111, 112, 113, 114, 115, 116, 125, 127, 129, 133, 135, 136, 137, 139, 140 расположены: Российская Федерация, Иркутская обл., г. Усть-Кут, ул. Нефтяников, д. 41, Усть-Кутский цех АО «Иркутскнефтепродукт».
Резервуары стальные вертикальные цилиндрические РВС-400 №№ 12, 15 расположены: Российская Федерация, Иркутская обл., пос. Магистральный, Киренгский ТПУ АО «Иркутскнефтепродукт».

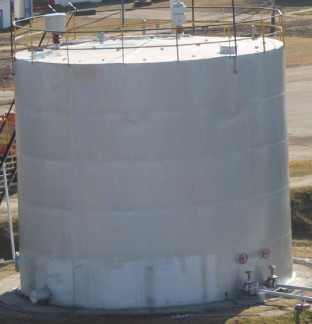

Общий вид резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000 представлен на рисунке 1 - 8.
Пломбирование резервуаров стальных вертикальных цилиндрических РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000 не предусмотрено.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| РВС-200 | РВС-400 | РВС-700 | РВС-1000 | |
| Номинальная вместимость, м3 | 200 | 400 | 700 | 1000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | |||
Продолжение таблицы 1
| Наименование характеристики | Значение | |||
| РВС-2000 | РВС-3000 | РВС-5000 | РВС-10000 | |
| Номинальная вместимость, м3 | 2000 | 3000 | 5000 | 10000 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,2 | ±0,1 | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
| Средний срок службы, лет | 30 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средств измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной вертикальный цилиндрический | РВС-200 | 3 шт. |
| РВС-400 | 4 шт. | |
| РВС-700 | 8 шт. | |
| РВС-1000 | 13 шт. | |
| РВС-2000 | 1 шт. | |
| РВС-3000 | 6 шт. | |
| РВС-5000 | 14 шт. | |
| РВС-10000 | 20 шт. | |
| Паспорт | - | 69 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
отсутствуют.
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-200, РВС-400, РВС-700, РВС-1000, РВС-2000, РВС-3000, РВС-5000, РВС-10000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 79 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
