Государственный реестр средств измерений

Расходомеры электромагнитные FOXBORO, 73563-18

73563-18
Расходомеры электромагнитные FOXBORO предназначены для измерений объемного расхода (объема) жидких электропроводящих продуктов.
Карточка СИ
Номер в госреестре 73563-18
Наименование СИ Расходомеры электромагнитные
Обозначение типа СИ FOXBORO
Изготовитель "Schneider Electric Systems USA, Inc.", США, Нидерланды
Год регистрации 2018
Срок свидетельства 21.12.2024
МПИ (интервал между поверками) 5 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Расходомеры электромагнитные FOXBORO предназначены для измерений объемного расхода (объема) жидких электропроводящих продуктов.

Описание

Принцип работы основан на законе электромагнитной индукции Фарадея. Магнитное поле создается специальными катушками возбуждения первичного преобразователя, роль проводника выполняет электропроводящий продукт. При движении продукта в магнитном поле наводится ЭДС индукции с амплитудой, прямо пропорциональной скорости движения продукта. ЭДС индукции снимается с электродов первичного преобразователя и передается в преобразователь сигналов, где происходит ее преобразование в значение объемного расхода.

Расходомеры электромагнитные FOXBORO состоят из двух частей - первичного преобразователя и преобразователя сигналов, которые могут быть жестко связаны единой механической конструкцией (компактное исполнение) или разнесены на некоторое расстояние (разнесенное исполнение).

Преобразователь сигналов формирует выходные сигналы: аналоговый, частотноимпульсный, а также поддерживает различные протоколы цифровой коммуникации (HART, RS-485 Modbus, Profibus, Foundation Fieldbus).

Первичный преобразователь представляет собой трубу из нержавеющей стали, на внутреннюю поверхность которой нанесено покрытие, выполненное из непроводящего материала (футеровка). В футеровку встроены электроды. Для формирования магнитного поля поверх измерительной трубы размещены катушки возбуждения.

Первичные преобразователи изготавливаются в следующих модификациях: FOXBORO 9500A, FOXBORO 9600A, FOXBORO 9700A, FOXBORO 8400A, FOXBORO 8500A, которые представлены на рисунках 1.1 - 1.3.

Преобразователь сигналов представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, а также для питания катушки возбуждения первичного преобразователя.

Преобразователи сигналов IMT30A, IMT31A, IMT33A отличаются друг от друга конструктивным исполнением, набором выходных сигналов, набором диагностических и вспомогательных функций. Общий вид преобразователей сигналов представлен на рисунке 2.

&

т

г) FOXBORO 8400A    д) FOXBORO 8500A

Рисунок 1.2 - Общий вид первичных преобразователей FOXBORO (раздельное исполнение)

и

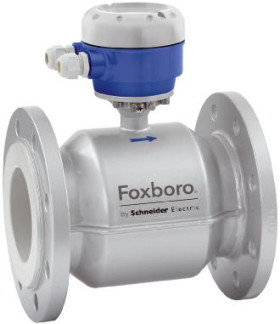

а) FOXBORO 9700A+IMT30A б) FOXBORO 9500A+IMT31A в) FOXBORO 9600A+IMT30A

зло

т

J,

г) FOXBORO 9700А+ГМТЗЗА д) FOXBORO 8400A+IMT30A е) FOXBORO 8500A+IMT33A Рисунок 1.3 - Общий вид первичных преобразователей FOXBORO (компактное исполнение)

^ 0 <3 ”

б) IMT31A

в) IMT30A

Преобразователи сигналов выпускаются в следующих исполнениях:

-    компактное исполнение, преобразователь сигналов установлен непосредственно на первичном преобразователе и имеет с ним жесткую механическую связь;

-    разнесенное исполнение, преобразователь сигналов в корпусе полевого исполнения соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (только IMT33A);

-    разнесенное исполнение, преобразователь сигналов в корпусе для настенного монтажа соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем;

-    разнесенное исполнение, преобразователь сигналов в корпусе для монтажа в 19" стойку соединен с первичным преобразователем кабелем тока возбуждения и сигнальным кабелем (только IMT33A).

При поверке расходомеров электромагнитных FOXBORO могут применяться специальные устройства «MAGCHECK VERIFICATOR» или «OPTICHECK».

В зависимости от условий применения и требуемых характеристик расходомера электромагнитного FOXBORO, первичные преобразователи комбинируются с различными преобразователями сигналов.

Программное обеспечение

Внутреннее программное обеспечение (ПО), встроенное в Расходомеры электромагнитные FOXBORO, реализует алгоритм измерения скорости потока рабочей среды и преобразования его в объемный расход (объем). Так же оно выполняет функции преобразования измеренных величин в нормированный частотно-импульсный, цифровой или аналоговый сигналы.

Внутреннее ПО записывается в преобразователь сигналов и является неизменяемым и несчитываемым.

Защита внутреннего ПО осуществляется при помощи пароля. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО расходомеров электромагнитных FOXBORO приведены в таблице 1.

Таблица 1- Идентификационные данные

программного обеспечения

Идентификационные данные (признаки)

Значение

IMT30A

IMT31A

IMT33A

Идентификационное наименование ПО

CG110 41100

CG100 41100

CG300 11100

Номер версии (идентификационный номер) ПО

не ниже 3.хх

не ниже 3.хх

не ниже 3.хх

Цифровой идентификатор ПО

не отображается

Технические характеристики

Основные метрологические и технические характеристики расходомеров электромагнитных FOXBORO представлены в таблицах 2 и 3.

Наименование

характеристики

Значение

8400А

8500А

9500A

9600A

9700A

Номинальный диаметр DN

от 10 до 150

от 2,5 до 6

от 10 до 100

от 25 до 1200

от 1400 до 2000

от 2,5 до 6

от 10 до 150

от 2,5 до 1200

от 1400 до 2000

Измеряемая скорость потока v, м/с

от -12 до +

12

Пределы допускаемой относительной погрешности измерений объемного расхода (объема):

-    IMT30A (5 < v < 12 м/с), %

-    IMT30A (1 < v < 5 м/с), %

-    IMT30A (v < 1 м/с), %

-    IMT31A (5 < v < 12 м/с), %

-    IMT31A (1 < v < 5 м/с), %

-    IMT31A (v < 1 м/с), %

-    IMT33A (5 < v < 12 м/с), %

-    IMT33A (1 < v < 5 м/с), %

-    IMT33A (v < 1 м/с), %

±0,50

±0,50

±0,50

-

-

±0,50

±0,50

-

±0,55

±0,55

±0,55

-

-

±0,55

±0,60

-

±0,75

±0,75

±0,75

-

-

±0,75

±0,75

-

±0,40

±0,40

±0,30

±0,30

-

±0,40

±0,30

±0,30

-

±0,50

±0,50

±0,40

±0,40

-

±0,50

±0,40

±0,50

-

±0,70

±0,70

±0,60

±0,60

-

±0,70

±0,60

±0,65

-

±0,30

±0,30

±0,15

±0,20

±0,30

±0,30

±0,20

±0,20

±0,30

±0,50

±0,50

±0,25

±0,30

±0,50

±0,50

±0,30

±0,30

±0,40

±0,80

±0,80

±0,40

±0,40

±0,80

±0,80

±0,45

±0,40

±0,70

Пределы допускаемой относительной погрешности измерений объемного расхода (объема) после поверки с применением устройств «MAGCHECK VERIFICATOR» или «OPTICHECK», %

±1,0

Повторяемость, %

±0,1

Таблица 3 - Основные технические характеристики

Наименование

Значение

характеристики

8400А

8500А

9500A

9600A

9700A

Максимальное рабочее давление, МПа, не

более

4,0

Проводимость среды, мкСм/см:

- стандартно

> 5

> 1

> 5

> 1

> 1

- деминерализованная вода

> 20

> 20

> 20

> 20

> 20

8400А

8500А

9500A

9700A

9600A

Допустимое содержание газовых включений (по объему), %, не более

-    IMT30A

3

3

5

-    IMT31A

-    IMT33A

Допустимое содержание твердых включений (по объему), %, не более

-    IMT30A

10

10

70

-    IMT31A

-    IMT33A

от -25 до +120 от -25 до +65

от -40 до +180

от -5 до +90

от -20 до +65 от -40 до +55

от -40 до +140

от -40 до +180

от -40 до +65 от -40 до +55

от -40 до +65

от -40 до +65

Условия эксплуатации: температура рабочей среды, °С температура окружающей среды:

-    стандартно, °С

-    опционально, °С_

Условия хранения: температура окружающей среды, °С атмосферное давление, кПа относительная влажность (при температуре +25 °С), %, не более_

от -50 до +70 от 84 до 106

95±3

Параметры электрического питания: частота переменного тока, Гц напряжение переменного тока, В напряжение постоянного тока, В

50 / 60

24 +15% (кроме IMT30A); (100...230) +10% ; 240 +5%

24 +30% . 24 +30%

24 -25% ; 24 -55%

Потребляемая мощность, не более:

а) IMT30A

-    для переменного тока, В-А

15

5,6

-    для постоянного тока, Вт

Значение

8400А

8500А

9500A

9600A

9700A

Наименование

характеристики

б)    IMT31A

-    для переменного тока, В-А

-    для постоянного тока, Вт

в)    IMT33A

-    для переменного тока, В-А

-    для постоянного тока, Вт

7

4

22

12

от 0 до 20 от 0,01 до 10000 от 0,05 до 2000 HART, RS-485 Modbus, Profibus, Foundation Fieldbus

Выходные сигналы:

-    постоянного тока, мA

-    частотный (импульсный), Гц

-    ширина импульса, мс

-    цифровой_

Масса первичных преобразователей, кг, не более

от 1,7 до 15

от 1,6 до 8,8

от 5 до 1860

от 1,5 до 44,3

от 3 до 1860

Масса преобразователей сигналов, кг, не более

-    IMT30A

-    IMT31A

-    IMT33A

1,8; 1,9 1,9; 3,5 4,2; 5,7

Габаритные размеры первичных преобразователей, мм, не более

270 х 230 х 457

270 х 230 х 392

2000 х 2265 х 2445

325 х 254 х 479

2000 х 2265 х 2445

Габаритные размеры преобразователей сигналов, мм, не более

-    IMT30A

260 х 157 х 111,7 257 х 161 х 95,2 277 х 202 х 295,8

-    IMT31A

-    IMT33A

Знак утверждения типа

наносится на корпус преобразователя сигналов при помощи наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Расходомер электромагнитный

FOXBORO

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

РТ-МП-5493-449-2018

1 *

1 экз.

Тара

-

1 шт.

Допускается поставка в количестве 1 экземпляра на партию.

Поверка

осуществляется по документу РТ-МП-5493-449-2018 «ГСИ. Расходомеры электромагнитные FOXBORO. Методика поверки», утвержденному ФБУ «Ростест-Москва» 31 августа 2018 г. Основные средства поверки:

-    установка поверочная расходомерная «Flow Master» (регистрационный номер в Федеральном информационном фонде 40125-08);

-    установка поверочная типа УПСЖ-50/ВМГ (регистрационный номер в Федеральном информационном фонде 29553-05);

-    преобразователь давления эталонный ПДЭ-010И (регистрационный номер в Федеральном информационном фонде 33587-12);

-    весы электронные К (регистрационный номер в Федеральном информационном фонде 45158-10);

-    плотномер ПЛОТ-3Б (регистрационный номер в Федеральном информационном фонде 20270-12)

-    Устройство «MAGCHECK VERIFICATOR» (регистрационный номер в Федеральном информационном фонде 32186-11);

-    Устройство «OPTICHECK» (регистрационный номер в Федеральном информационном фонде 71481-18).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке или в паспорт.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «Schneider Electric Systems USA, Inc.», США
