| Номер в госреестре | 73564-18 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | SIENSOR серии D200 |
| Изготовитель | ООО "Радиотехника Мануфактуринг Рус", г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 21.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики уровня топлива SIENSOR серии D200 (далее - датчики) предназначены для измерений уровня топлива в баках любых видов транспортных средств и стационарных емкостей.
Принцип действия датчиков основан на преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для последующей передачи.
Во внешнем программном обеспечении (далее - ПО) датчиков присутствует индикация температуры окружающей среды.
Для датчиков не предъявляются требования к взрывозащите оборудования.
Датчики состоят из чувствительного элемента и корпуса, в котором размещены: линейный преобразователь уровня, генератор частоты, узел гальванической развязки, микроконтроллер, датчик температуры и узел последовательного интерфейса.
Рабочая среда датчиков по ГОСТ 305-2013 и ГОСТ 32513-2013.
Выпускаются следующие модификации датчиков: SIENSOR D207, SIENSOR D210, SIENSOR D215. Выпускаемые модификации отличаются длиной чувствительного элемента:

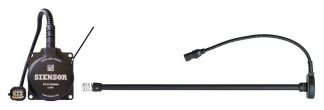

Общий вид датчиков с местом пломбировки от несанкционированного доступа представлен на рисунке 1.
а) вид сверху б) вид сбоку
Рисунок 1 - Общий вид датчиков с местом пломбировки от несанкционированного доступа
Датчики имеют встроенное и внешнее ПО. Встроенное ПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики датчиков нормированы с учетом влияния встроенного ПО. Встроенное ПО заносится в память датчиков предприятием-изготовителем и не доступно для изменения пользователем.
Внешнее ПО «SiensorMonitor», устанавливаемое на персональный компьютер, предназначено для управления, калибровки, настройки датчиков, а также для отображения на экране измерительной информации и её хранении. Внешнее ПО защищено восьмизначным паролем.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО датчиков представлены в таблице 1.
| Идентификационные данные (признаки) | Значение | |
| внешнее ПО | встроенное ПО | |
| Идентификационное наименование ПО | Siensor Monitor | Siensor DUT |
| Номер версии (идентификационный номер ПО), не ниже | Siensor Monitor 1.26 | D100 |
| Цифровой идентификатор ПО | - | - |
Основные метрологические и технические характеристики датчиков приведены в таблицах 2 и 3.
Таблица 2 - Основные метрологические характеристики датчиков
| Наименование характеристики | Значение для модификации | ||
| SIENSOR D207 | SIENSOR D210 | SIENSOR D215 | |
| Диапазон измерений уровня, мм | от 0 до 700 | от 0 до 1000 | от 0 до 1500 |
| Диапазон изменения цифрового кода, соответствующего максимальному значению измеряемого уровня | от 1 до 4095 | ||
| Диапазон изменения цифрового кода, соответствующего минимальному значению измеряемого уровня | от 0 до 1023 | ||
| Пределы допускаемой приведённой к верхнему пределу диапазона измерений уровня погрешности измерений уровня, % | ±1,0 | ||
Таблица 3 - Основные технические характеристики датчиков
| Наименование характеристики | Значение |
| Интерфейс выдачи измеренных значений | RS-485 |
| Программируемая скорость передачи интерфейса, бит/с | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| Время измерений, с, не более | 1 |
| Диапазон показаний температуры, °С | от -40 до +80 |
| Напряжение питания, В | от 7 до 50 |
| Ток потребления, мА, не более | 40 |
| Потребляемая мощность, Вт, не более | 0,4 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха +35 °С, % | от -40 до +80 до 100 |
| Габаритные размеры (длинахширинахвысота), мм, не более: - для датчиков модификации SIENSOR D207 - для датчиков модификации SIENSOR D210 - для датчиков модификации SIENSOR D215 | 125x74x730 125x74x1030 125x74x1530 |
| Масса, кг, не более: - для датчиков модификации SIENSOR D207 - для датчиков модификации SIENSOR D210 - для датчиков модификации SIENSOR D215 | 1.7 1.8 2,1 |
| Средняя наработка на отказ датчика, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом и корпус датчиков методом гравировки.
Комплектность датчиков представлена в таблице 4.
Таблица 4 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик уровня топлива SIENSOR серии D200 | - | 1 или 2 шт. |
| Кабель для подключения датчика уровня топлива SIENSOR серии D200 к внешнему устройству, 7 м | 1 или 2 шт. | |
| Монтажный комплект | - | 1 или 2 шт. |
| Паспорт с гарантийным талоном | - | 1 или 2 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Коробка | - | 1 шт. |
| Перчатки хлопчатобумажные | - | 1 пара |
| Методика поверки | ИЦРМ-МП-144-18 | 1 экз. |
осуществляется по документу ИЦРМ-МП-144-18 «Датчики уровня топлива SIENSOR серии D200. Методика поверки», утверждённому ООО «ИЦРМ» 31 августа 2018 г.
Основное средство поверки:
- рулетка измерительная металлическая Р20Н2Г (регистрационный номер в Федеральном информационном фонде 60606-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ТУ 29.31.22-001-39439657-2018 Датчики уровня топлива SIENSOR серии D200. Технические условия
| Зарегистрировано поверок | 14 |
| Поверителей | 3 |
| Актуальность данных | 06.12.2024 |
