| Номер в госреестре | 73566-18 |
| Наименование СИ | Установка поверочная передвижная |
| Обозначение типа СИ | ГКС-1 |
| Изготовитель | ООО НПП "ГКС", г.Казань |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка поверочная передвижная ГКС-1 (далее - установка) предназначена для воспроизведения, измерений, хранения и передачи единиц объемного и массового расходов жидкости, объема и массы жидкости в потоке.
Принцип действия установки основан на воспроизведении единиц объемного и массового расхода, объема и массы жидкости в потоке, создаваемых с помощью насосных агрегатов (не входят в состав установки), гидравлического тракта, системы управления, регулирования, сбора и обработки информации, и измерений расхода жидкости и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений объемного расхода жидкости и объема жидкости в потоке, средств измерений температуры, давления и плотности измеряемой среды, а также систем подготовки, подачи, регулирования, стабилизации расхода измеряемой среды, системы управления, сбора и обработки информации.
В качестве средств измерений объемного расхода жидкости и объема жидкости в потоке в составе установки применяются два преобразователя расхода жидкости ультразвуковых DFX-ММ (регистрационный номер 57471-14) с номинальными диаметрами DN350 и DN200.
Массовый расход жидкости и масса жидкости в потоке вычисляется системой управления, сбора и обработки информации.
В качестве средств измерений температуры измеряемой среды применяются датчики температуры Rosemount 644 (регистрационный номер 63889-16), термометры электронные «ExT-01» (регистрационный номер 44307-10).
В качестве средств измерений давления измеряемой среды применяются: датчики избыточного давления Метран-150 (регистрационный номер 32854-13), манометры показывающие МП (регистрационный номер 59554-14).
В качестве средства измерений плотности жидкости измеряемой среды применяется преобразователь плотности и расхода CDM модели CDM100P (регистрационный номер 63515-16).
Система управления, сбора и обработки информации реализована на базе комплекса измерительно-вычислительный ИМЦ-07 (регистрационный номер 53852-13).
Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемых средств измерений и средств измерений установки.

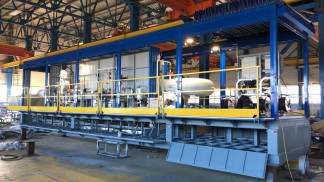

Общий вид установки представлен на рисунке 1.
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется фланцевые соединения преобразователей расхода жидкости ультразвуковых DFX-ММ, входящих в состав установки, с нанесением знака поверки на пломбу. Средства измерений температуры, давления, плотности измеряемой среды, а также комплекс измерительно-вычислительный ИМЦ-07 пломбируются в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений преобразователей расхода жидкости ультразвуковых DFX-ММ, входящих в состав установки, приведены на рисунке 2.
установок автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения калибровок и поверок, выполнения математической обработки результатов измерений, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, управления, сбора и обработки информации.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EMC07.Metrology.dll |
| Номер версии (идентификационный номер) ПО | PX.7000.01.05 |
| Цифровой идентификатор ПО | 1C4B16AC |
Уровень защиты программного обеспечения от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В программном обеспечении предусмотрена многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Программное обеспечение не влияет на метрологические характеристики установки.
Метрологические и технические характеристики, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимого объемного расхода жидкости, м3/ч | от 60 до 2800 |
| Диапазон воспроизводимого массового расхода жидкости, т/ч | от 45 до 2420 |
| Пределы допускаемой относительной погрешности установки при измерении объема жидкости в потоке и объемного расхода жидкости, % | ±0,11 |
| Пределы допускаемой относительной погрешности установки при измерении массы жидкости в потоке и массового расхода жидкости, % | ±0,12 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Измеряемая среда | топливо дизельное ЕВРО по ГОСТ 32511-2013; топливо для реактивных двигателей ТС-1 по ГОСТ 10227-86 |
| Температура измеряемой среды, °С | от -5 до +45 |
| Давление измеряемой среды, МПа, не более | 6,3 |
| Параметры электрического питания: Напряжение питания, В Частота, Гц | 380 ± 38; 220 ±22 50 ±1 |
| Потребляемая мощность, В А, не более | 9 |
| Габаритные размеры в транспортном положении, мм, не более - длина - ширина - высота | 13320 2550 3400 |
| Масса, кг | 18500 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +50 от 30 до 80 от 84 до 107 |
| Средний срок службы установки, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на задней части коммутационного шкафа системы управления, сбора и обработки информации в верхнем правом углу в виде наклейки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Установка поверочная передвижная ГКС-1 (заводской номер 1012) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Формуляр | 1 экз. |
| Методика поверки МП 0849-1-2018 | 1 экз. |
осуществляется по документу МП 0849-1-2018 «Инструкция. ГСИ. Установка поверочная передвижная ГКС-1. Методика поверки», утвержденному ФГУП «ВНИИР» 19.10.2018. Основные средства поверки:
- не применяются (реализован расчетный метод определения метрологических характеристик - при соблюдении условия, что все средства измерений, входящие в состав установки имеют действующие свидетельства о поверке).
Знак поверки наносится на свидетельство о поверке установки, а также в соответствии с требованиями, изложенными в описаниях типа на все СИ и на свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2.
приведены в эксплуатационном документе
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости Техническая документация ООО НПП «ГКС»
