| Номер в госреестре | 73570-18 |
| Наименование СИ | Резервуары стальные горизонтальные (приемно-расходные) |
| Обозначение типа СИ | Рпр-10 |
| Изготовитель | ООО "НПО Агрегат", г. Чехов |
| Год регистрации | 2018 |
| Срок свидетельства | 21.12.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные (приемно-расходные) Рпр-10 (далее - резервуары) предназначены для измерения объема нефтепродуктов, а также для их хранения, приема и отпуска.
Принцип действия резервуаров стальных горизонтальных (приемно-расходных) Рпр-10 основан на измерении объема нефтепродуктов в зависимости от уровня его наполнения.
Резервуар представляет собой стальную, горизонтальную, цилиндрическую обечайку, с коническими днищами, вваренной горловиной и патрубками.
Резервуар устанавливается на четыре опоры, с креплением в нижней части, а в верхней части фиксируется четырьмя талрепами при установке резервуара в защитный каркас.
Внутри резервуара для выдачи топлива установлено плавающее устройство верхнего забора топлива. Резервуары снабжены приемо-раздаточными патрубками, замерными люками, дыхательными клапанами. На приемном патрубке установлен клапан ограничения наполнения, обеспечивающий налив рабочей среды в резервуар и его защиту от перелива. Для визуального контроля уровня (объема) рабочей среды, в обечайку резервуара установлен индикатор объема (уровня). Вокруг горловины резервуара оборудована площадка обслуживания с перилами, на боковой плоскости лестница подъемная.

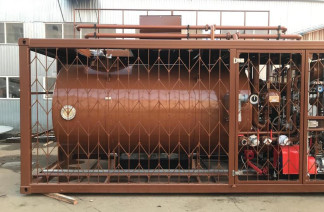

Общий вид резервуаров стальных горизонтальных (приемно-расходных) Рпр-10 представлен на рисунке 1.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 10,0 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара, % | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Обозначение типоразмера | Рпр-10 |
| Форма обечайки | Цилиндрическая |
| Габаритные размеры, мм, не более | |
| - Длина | 4020 |
| - Диаметр | 1900 |
| - Высота | 2490 |
| Условия эксплуатации: | |
| - Температура окружающей среды при | |
| эксплуатации, °С | от -45 до +40 |
| - Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | |
| - для коррозионно-стойкой стали | 20 |
| - для углеродистой стали | 8 |
наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование и условные обозначения | Обозначение | Количество |
| Резервуар стальной горизонтальный (приемно-расходный) | Рпр-10 | 1 шт. |
| Паспорт | НПО 115.00.000 ПС | 1 экз. |
| Руководство по эксплуатации | НПО 115.00.000 РЭ | 1 экз. |
| Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки»
Основные средства поверки:
Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 %; Эталонный уровнемер 2-горазряда с пределами допускаемой погрешности ±1 мм; Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм по ГОСТ 8.400;
Термометр лабораторный ТЛ-4, регистрационный № 303-91;
Анемометр чашечный МС-13, регистрационный № 3488-80.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и(или) в свидетельство о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
Приказ Росстандарта № 256 от 07.02.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ТУ 3615-025-88919917-2014 Резервуары. Технические условия
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
