| Номер в госреестре | 73591-18 |
| Наименование СИ | Генераторы импульсов |
| Обозначение типа СИ | Г5-79 |
| Изготовитель | Филиал акционерного общества "ННПО имени М.В. Фрунзе" "Курский завод "Маяк" (АО "ННПО имени М.В. Фрунзе"), г. Курск |
| Год регистрации | 2018 |
| Срок свидетельства | 25.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы импульсов Г5-79 (далее по тексту - генераторы) предназначены для формирования одинарных и серий прямоугольных импульсов и сигналов пилообразной, треугольной и трапецеидальной формы заданной полярности и длительности.
Принцип действия генератора основан на формировании на основных выходах прямоугольных неинвертируемых и инвертируемых импульсов и сигналов напряжения пилообразной, треугольной и трапецеидальной формы с различными значениями амплитуды, периода повторения, длительности и временного сдвига.
Конструктивно генератор состоит из:
- устройства управления, воспринимающего входную информацию с кнопочного поля или от канала общего пользования, записывающего и хранящего ее в памяти, обрабатывающего и выдающего ее в устройство цифровой индикации, делителя, выходного формирователя, стабилизатора и выносного блока;
- блока индикации, содержащего кнопочное поле, вырабатывающего код нажатой кнопки, сопровождаемый синхроимпульсом, и высвечивающего информацию, поступающую с устройства управления;
- делителя ДПКД, формирующего временные интервалы, обеспечивающего режим запуска и выдающего синхроимпульсы;
- выходного формирователя, предназначенного для получения амплитуды и формы выходного сигнала;
- выносного блока, формирующего сигналы с амплитудой от 10 до 99 В;
- устройства сопряжения с каналом общего пользования, обеспечивающего работу генератора в автоматизированных измерительных системах;
- блока питания.
Г енераторы по условиям эксплуатации относятся к группе 1.1
ГОСТ РВ 20.39.304-98 климатического исполнения УХЛ в части воздействия климатических факторов с пределами рабочих температур от минус 30 до плюс 50 °C.

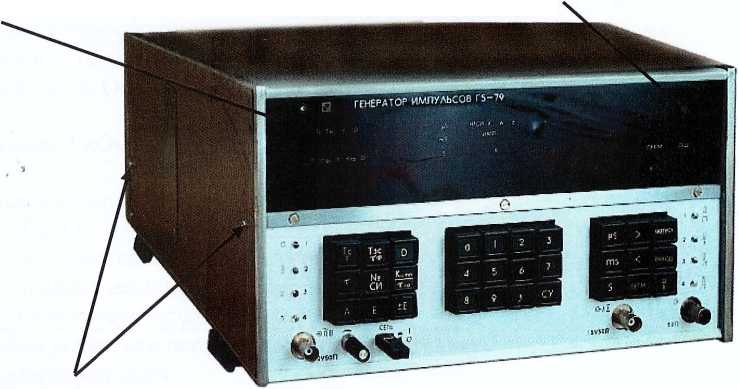

Внешний вид генератора, места пломбировки от несанкционированного доступа, место маркировки «Знак утверждения типа» и знака поверки представлены на рисунке 1.
место нанесения знака поверки
место маркировки
места пломбиповки
Рисунок 1 - Внешний вид генератора
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон установки амплитуды выходного сигнала, В: - на внешней нагрузке 50 Ом (с дискретностью 0,1 В) - на внешней нагрузке 1 кОм (с дискретностью 1 В) | от 1 до 9,9 от 10 до 99 |
| Пределы допускаемой абсолютной погрешности установки амплитуды А выходного сигнала, В: - на внешней нагрузке 50 Ом - на внешней нагрузке 1 кОм при длительности импульсов более 0,3 мкс - на внешней нагрузке 1 кОм при длительности импульсов от 0,1 до 0,3 мкс | ±(0,1'А + 0,1) ±(0,1-А + 1) ±(0,2-А + 4) |
| Диапазон установки длительности прямоугольных импульсов: - на внешней нагрузке 50 Ом - на внешней нагрузке 1 кОм | от 0,05 мкс до 999 мс от 0,1 мкс до 999 мс |
| Диапазон установки длительности сигналов пилообразной формы (по основанию) | от 10 мкс до 999 мс |
| Диапазон установки длительности сигналов треугольной формы (по основанию) | от 20 мкс до 999 мс |
| Диапазон установки длительности сигналов трапецеидальной формы (по основанию) | от 10,1 мкс до 999 мс |
| Пределы допускаемой абсолютной погрешности установки длительности прямоугольных импульсов т, мкс: - на внешней нагрузке 50 Ом - на внешней нагрузке 1 кОм при длительности импульсов более 0,3 мкс - на внешней нагрузке 1 кОм при длительности импульсов от 0,1 до 0,3 мкс | ±(0,03-т + 0,01) ±(0,03-т +0,03) ±(0,2-т + 0,04) |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности установки длительности сигналов т пилообразной, треугольной и трапецеидальной форм, мкс | ±(0,1 т 4- 0,1) |
| Диапазон установки периода повторения серий основных импульсов: -на выходе 50 Ом -на выходе 1 кОм ■а > с учетом следующего соотношения: Тс = К Тзс Q, где К - количество импульсов в серии; Тзс - период заполнения серий; Q - скважность серий (не менее 3) | от 1 мкс до 99,9 с от 3 мкс до 99,9 мс |
| Диапазон установки периода повторения сигналов: - пилообразной формы - треугольной формы - трапецеидальной формы | от 11 мкс до 99,9 с от 22 мкс до 99,9 с от 33 мкс до 99.9 с |
| Пределы допускаемой относительной погрешности установки периода повторения серий основных импульсов и сигналов пилообразной, треугольной и трапецеидальной форм, % | ±3,0 |
| Диапазон установки временного сдвига серий основных прямоугольных импульсов и сигналов пилообразной, треугольной и трапецеидальной форм (по основанию), мс | от 0 до 999 |
| Пределы допускаемой абсолютной погрешности установки временного сдвига D серий основных прямоугольных импульсов и сигналов пилообразной, треугольной и трапецеидальной форм, мкс: - на внешней нагрузке 50 Ом - на внешней нагрузке 1 кОм | ±(0.03 D + 0,02) ±(0,03’D ± 0,06) |
| Длительность фронта и среза прямоугольных импульсов, нс, не более: - на внешней нагрузке 50 Ом - на внешней нагрузке 1 кОм | 10 100 |
| Диапазон установки длительности фронта сигналов пилообразной, треугольной и трапецеидальной формы | от 10 мкс до 999 мс |
| Диапазон установки длительности среза сигналов: - пилообразной формы - треугольной формы - трапецеидальной формы | всегда устанавливается 0 от 10 до 998 мс от 0 мкс до 998 мс |
лТща 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети переменного тока, В: -частотой (50+0,5) Гц - частотой (400+12) Гц | 220+22 220+11 |
| Потребляемая мощность, ВА, не более | 180 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 324 х 172 х 310 |
| Масса, кг, не более | 8,3 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре 25 °C, % - атмосферное давление, кПа | от - 30 до + 50 от 5 до 90 от 84 до 106 |
наносится на переднюю панель генератора методом шелкографии и типографским способом на титульный лист руководства по эксплуатации.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во, шт. |
| Генератор импульсов Г5-79 | 3.269.093 | 1 |
| Комплект ЗИП | — | 1 |
| Комплект эксплуатационной документации | — | 1 |
осуществляется по документу ЕХ3.269.093 ТО «Генератор импульсов 1'5-79. Руководство по эксплуатации», раздел 11 «Поверка прибора», утвержденному ФГБУ «ГНМЦ» Минобороны России 31.10.2018 г.
Основные средства поверки:
-осциллограф универсальный С1-65А (регистрационный номер (per. №) 5334-76);
- частотомер электронно-счетный вычислительный 43-64 (per. № 9135-83);
- генератор импульсов Г5-60 (per. № 5463-76);
- вольтметр универсальный цифровой В7-40/1 (per. № 39075-13);
- осциллограф универсальный С1-108 (per. № 7866-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на корпус генератора методом наклейки и в свидетельство о поверке в виде оттиска клейма.
приведены в эксплуатационном документе.
ГОСТ Р 8.761-2011 ГСП. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия
3.269.093ТУ. Генератор импульсов Г5-79. Технические условия
«Курский завод «Маяк» - филиал акционерного общества «ННПО имени М.В. Фрунзе»
<АО «ННПО имени М.В. Фрунзе»)
ИНН 5261077695
Адрес: 305016, г. Курск, ул. 50 лет Октября, д. 8
Телефон: +7(4712) 52-96-57; факс: +7(4712) 52-96-44
E-mail: info@kursk-mayak.ru
Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации
Адрес: 141006, Московская область, г. Мытищи, ул. Комарова, д. 13
Телефон: +7(495) 583-99-23, факс: +7(495) 583-99-48
Аттестат аккредитации ФГБУ «ГНМЦ» Минобороны России по проведению испытаний средств измерений в целях утверждения типа№ RA.RU.311314 от 13.10.2015 г.
Заместитель
Руководителя Федерального ''2-'7' ''+7г-
агентства по техническому .
регулированию и метрологии
А.В. Кулешов
2018 г.
