| Номер в госреестре | 73603-18 |
| Наименование СИ | Анализаторы взвешенных веществ фотоэлектрические |
| Обозначение типа СИ | ФАВ |
| Изготовитель | Общество с ограниченной ответственностью «ФАВ»(ООО «ФАВ»), г. Пермь |
| Год регистрации | 2018 |
| Срок свидетельства | 20.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы взвешенных веществ фотоэлектрические ФАВ (далее - анализаторы) предназначены для измерения массовой концентрации взвешенных веществ различного дисперсного состава в пробах природных и сточных вод в соответствии с аттестованными (стандартизованными) методиками (методами) измерений.
Принцип действия анализаторов основан на измерении ослабления светового потока анализируемой средой с помощью фотоэлектрического преобразователя при длине волны 630 нм. В анализаторе обеспечивается однозначная связь между коэффициентом светопропус-кания и массовой концентрацией взвешенных веществ. Анализатор отградуирован в единицах массовой концентрации взвешенных веществ с помощью стандартного образца массовой доли нерастворимых веществ каолина в твердой основе.
Анализаторы состоят из измерительного блока, датчика и сетевого блока питания.
Измерительный блок представляет собой модуль с цифровой панелью индикации и кнопками управления. На верхней панели измерительного блока расположены разъемы для подключения датчика, сетевого блока питания (внешнего аккумулятора) и кнопка включения/выключения прибора. На боковой панели измерительного блока расположен разъем для SD карты.

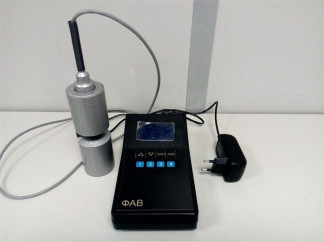

Общий вид анализаторов и обозначение места нанесения знака поверки представлены на рисунке 1.
Анализаторы оснащены программным обеспечением (ПО), позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных и сохранять полученные результаты.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО анализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | FAV |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений коэффициента светопропускания (T), % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента светопропускания (AT), % | ±1 |
| Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 | от 3 до 900 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 | А Т +200 ■ — Т |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - внешний аккумулятор*, В | 12,0±0,5 |
| - частота переменного тока, Гц | 50±1 |
| Габаритные размеры измерительного блока, мм, не более: | |
| - высота | 33,2/59 |
| - ширина | 104,5 |
| - длина | 189 |
| Габаритные размеры датчика, мм, не более: | |
| - высота | 170 |
| - диаметр | 48 |
| Масса, кг, не более | 2 |
| Условия эксплуатации: | |
| - температура воздуха, °С | от +5 до +35 |
| - относительная влажность, % | от 20 до 95 |
| - атмосферное давление, кПа | от 84 до 106 |
| Средний срок службы, лет | 10 |
| * Дополнительная опция | |
наносится на верхнюю часть измерительного блока анализатора методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор взвешенных веществ фотоэлектрический ФАВ в составе: | ФАВ | 1 шт. |
| блок измерительный | - | 1 шт. |
| датчик | - | 1 шт. |
| сетевой блок питания | - | 1 шт. |
| Руководство по эксплуатации | РЭ | 1 экз. |
| Методика поверки | МП 39-251-2018 | 1 экз. |
осуществляется по документу МП 39-251-2018 «ГСИ. Анализаторы взвешенных веществ фотоэлектрические ФАВ. Методика поверки», утвержденному ФГУП «УНИИМ» 23 июля 2018 г. Основные средства поверки:
- комплект светофильтров КНФ-1М (рег. № 37858-08): спектральный диапазон от 380 до 780 нм, граница абсолютной погрешности результата измерений коэффициента светопропуска-ния ±0,25 % при Р=0,95;
- ГСО 6541-92 стандартный образец массовой доли нерастворимых веществ каолина в твердой основе МНВ-20: интервал аттестованных значений массовой доли нерастворимых веществ каолина в твердой основе от 3,5 до 4,5 %, доверительные границы относительной погрешности аттестованного значения (при Р=0,95): ±4,0 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на верхнюю часть измерительного блока анализатора, как показано на рисунке 1.
«Методика измерений массовой концентрации взвешенных веществ в пробах природных, питьевых и сточных вод фотометрическим методом». Свидетельство об аттестации методики № 223.0392/01.00258/2013, рег. № ФР.1.31.2014.17216.
ГОСТ 29024-91 Анализаторы жидкости турбидиметрические и нефелометрические. Общие технические требования и методы испытаний
ТУ 26.51.53-001-14392825-2017. Анализаторы взвешенных веществ фотоэлектрические ФАВ. Технические условия
