| Номер в госреестре | 73607-18 |
| Наименование СИ | Преобразователи электрические измерительные |
| Обозначение типа СИ | АЕМТ |
| Изготовитель | Общество с ограниченной ответственностью «Фирма «Алекто-Электроникс» (ООО «Фирма «Алекто-Электроникс»), Омская обл., г.о. город Омск, г. Омск |
| Год регистрации | 2018 |
| Срок свидетельства | 20.12.2029 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи электрические измерительные АЕМТ предназначены для измерения электрических величин постоянного тока (напряжение, сила тока, мощность, электроэнергия, количество электричества) и переменного тока (напряжение и сила тока, активная, реактивная и полная мощность, коэффициент мощности), преобразования их в кодированные сигналы и передачи результатов по двум независимым интерфейсам связи.
Преобразователи электрические измерительные АЕМТ (далее - преобразователи) могут применяться в составе измерительных каналов автоматизированных информационноизмерительных систем, для контроля состояния шкафов оперативного тока и других промышленных объектов.
Преобразователи являются комбинированными устройствами с двумя изолированными каналами измерения мощности, в каждом из которых измеряемое напряжение поступает непосредственно на измерительный вход, а измеряемый ток определяется сигналом, поступающим от вторичной цепи внешнего измерительного датчика или шунта.
Работа преобразователей основана на преобразовании мгновенных значений аналоговых входных сигналов в цифровую форму и вычислении значений измеряемых величин.
Выходной сигнал передается в цифровом виде по двум независимым интерфейсам: RS-485 и IEEE 802.3 (Ethernet).
Протоколы передачи данных:
- по интерфейсу RS-485: MODBUS-RTU, MODBUS-ASCII, МЭК 60870-5-101, ExtDev;
- по интерфейсу Ethernet: MODBUS-TCP/IP, МЭК 60870-5-104.
Преобразователи выполнены в изолированном корпусе, могут монтироваться в шкафах, закрытых распределительных щитах. Конструкция позволяет устанавливать преобразователи на Т-образную направляющую ТН 35-7,5 ГОСТ IEC 60715 или непосредственно на панель.
Преобразователи относятся к постоянно подключенному оборудованию.
Преобразователи выпускаются в модификациях, отличающихся характеристиками внешних измерительных датчиков тока, номинальными значениями входных напряжений, видом электропитания.

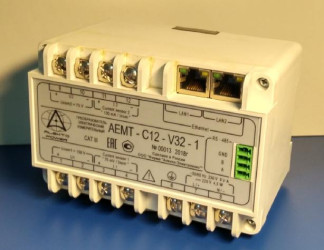

Фотография общего вида преобразователя с указанием места пломбировки приведена на рисунке 1.
Условные обозначения преобразователей электрических измерительных АЕМТ указаны в таблице 1.
Таблица 1 - Расшифровка условного обозначения
| AEMT- | C | х | х | - | V | х | х | - х | |
| C | Характеристика внешнего датчика тока (канал 1, канал 2) | ||||||||
| 1 | 1 | «75 mV/ /пот» Шунт с номинальным напряжением 75 мВ | |||||||
| 2 | 2 | «100 mA/ /пот» Датчик с номинальным выходным током 100 мА | |||||||
| 3 | 3 | «200 mA/ /пот» Датчик с номинальным выходным током 200 мА | |||||||
| V | Номинальное входное напряжение (канал 1, канал 2) | ||||||||
| 1 | 1 | 30 В | |||||||
| 2 | 2 | 75 В | |||||||
| 3 | 3 | 150 В | |||||||
| 4 | 4 | 300 В | |||||||
| Вид электропитания | |||||||||
| 1 | Универсальное: - источник постоянного тока U= 220 В; - источник переменного тока 230 В частотой 50 Гц (60 Гц) | ||||||||
| 2 | Источник постоянного тока U= 110 В | ||||||||
| 3 | Источник постоянного тока с номинальным напряжением U (Изготавливается по специальному заказу. Значение U устанавливается по согласованию с потребителем, но не более 100 В) | ||||||||
Установка требуемой конфигурации преобразователя по каждому из интерфейсов связи производится в служебном режиме с помощью программного обеспечения (ПО), поставляемого с преобразователем. Запись конфигурации возможна только после ввода пароля.
Встроенное ПО хранится в памяти микроконтроллеров преобразователя и защищено от записи и считывания, оно может быть установлено и переустановлено только изготовителем с использованием специальных программно-аппаратных средств. Метрологические характеристики преобразователей нормированы с учётом влияния на них ПО.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные метрологически значимого ПО приведены в таблице 2.
| Таблица 2 - Идентификационные данные встроенного Г | О | |
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | AEMT-CM | AEMT-IM |
| Номер версии (идентификационный номер) ПО | v. 1.0 | v. 1.0 |
| Цифровой идентификатор ПО | 0хЕС4С | 0хFDC6 |
| Алгоритм вычисления контрольной суммы | CRC-16 | |
Номинальное значение входного напряжения для каждого канала измерений выбирается из ряда: 30; 75; 150; 300 В.
Номинальное значение входного тока In0m для каждого канала измерений определяется конкретными значениями в соответствии с характеристиками внешнего измерительного датчика тока:
- при включении с внешним шунтом с номинальным падением напряжения 75 мВ - номинальным током шунта (характеристика внешнего датчика по типу «75 mV/ Inom»);
- при включении с датчиком тока, имеющим токовый выход с номинальным значением из ряда (100; 200) мА - первичным номинальным током (характеристика внешнего датчика по типу «100 mA/ Inom» или «200 mA/ Inom»).
Пределы допускаемой основной погрешности измерений и цена единицы младшего разряда по измеряемому параметру приведены в таблицах 3-5. Пределы допускаемой дополнительной погрешности измерений, обусловленные изменением влияющих факторов по отношению к нормальным условиям, приведены в таблицах 6-10. Нормальные условия, при которых определяется основная погрешность, соответствуют таблице 11.
Таблица 3 - Метрологические характеристики при измерении электрических величин постоянного тока
| Параметр | Диапазон измерений | Пределы допускаемой относительной основной погрешности, % | |
| значение | условия | ||
| Напряжение постоянного тока UDC 1), В | от 0,2'Unom до 1 2U а5-^ ^nom | ±0,2 | - |
| Сила постоянного тока Idc 2), А | от 0,1 Inom до 1 2I а5-^ Anom | ±0,5 | - |
| Электрическая мощность PDC, Вт | от 0,01 Pnom до 1 44P nom | ±1,5 | foe от 0,02 Tnom до 0,05Inom UDC от 0,5Unom до 1,2Unom |
| ±1,0 | IDC от 0,05Inom до 1,2Inom UDC от 0,5Unom до 1,2Unom | ||
| Электрическая энергия постоянного тока WDC 3), Втч | - | ±1,0 | IDC от 0,05Inom до 1,2Inom UDC от 0,5Unom до 1,2Unom |
| - | ±1,5 | J-DC от 0,02Inom до 0,05Inom UDC от 0,5Unom до 1,2Unom | |
| Количество электричества QDC 3), Ач | - | ±1,0 | foe от 0,1Inom до 1,2 Tnom |
| - | ±1,5 | IDC от 0,05 Tnom до 0,1 'Lom | |
| Примечания: 1 Класс точности 0,2 согласно IEC 61557-12. 2 Класс точности 0,5 согласно IEC 61557-12. С учетом внешнего датчика тока класс точности равен 1, при условии, что класс точности внешнего датчика не ниже 0,5. 3 Подсчет энергии и количества электричества осуществляется в двух направлениях непрерывно или на заданном интервале времени. Стартовый ток 0,001 Inom . 4 Нижним индексом «nom» обозначено номинальное значение параметра. 5 Номинальное значение электрической мощности Pnom определяется как произведение номинальных значений входного тока Inom и входного напряжения для Unom каждого канала измерения. | |||
| Параметр | Диапазон измерений | Пределы допускаемой относительной основной погрешности, % | |
| значение | условия | ||
| Среднеквадратическое значение напряжения UAC 1), В | от °,2^Unom до 1 2U а5-^ '--'nom | ±0,5 | при частоте от 45 до 1000 Гц Коэффициент амплитуды кривой переменного напряжения Kua=1,5 |
| Среднеквадратическое значение тока Iac 2), А | от 0,1 -Inom до 1,2Inom | ±0,5 | при частоте от 45 до 1000 Гц Коэффициент амплитуды кривой переменного тока Kia=2 |
| Активная мощность P 3) 4), Вт | от 0,02 Pnom до 1,44 Pnom | ±2,5 | IAC от 0,02 Inom включ. до 0,05-Inom при cos9=1; Iac от 0,05-Inom включ. до 0,1Inom при cos9 от 0,5 инд. до 0,8 емк. |
| ±2,0 | IAC ОТ 0,05 -Inom до 1,2 -Inom при cos9=1; Iac от 0,1 Inom до 1,2-Inom при cos9 от 0,5 инд. до 0,8 емк. | ||
| Реактивная мощность Pq 3) 4), вар | до О н 40 К PP no no m m | ±2,5 | Iac от 0,02 W включ. до 0,05-Inom при йпф=1; Iac от 0,05Inom включ. до 1,2-Inom, при sin9 от 0,25 до 0,5 |
| ±2,0 | IAC от 0,05 -Inom до 1,2 •Inom, при sin9=1; IAC от 0,1Inom до 1,2 •Inom, при sin9=0,5 | ||
| Полная мощность PS 3) 4), В • А | от 0,02 PSnom до 1,44 PSnom | ±2,5 | IAC °Г 0,02Inom до 0,05 Inom включ. |
| ±2,0 | Iac от 0,05 Inom до 1,2-Inom включ. | ||
| Коэффициент мощности PF (cos9) | от 0 до 1 | ±0,05 (абс.) | IAC от 0,1Inom до 1,2Inom UAC от 0,5-Unom до 1,2-Unom |
| Примечания: 1 Класс точности 0,5 согласно IEC 61557-12. 2 Класс точности 0,5 согласно IEC 61557-12. Класс точности 1 с учетом внешнего датчика тока, при условии, что класс точности внешнего датчика не ниже 0,5. 3 Значение погрешности приведено для синусоидальных входных сигналов при номинальном значении входного напряжения. Диапазон номинальных значений частоты от 50 до 60 Гц. 4 Класс точности 2,0 согласно IEC 61557-12. Класс точности 2,5 с учетом внешнего датчика тока, при условии, что класс точности внешнего датчика не ниже 0,5. 5 Нижним индексом «nom» обозначено номинальное значение параметра. 6 Номинальное значение полной мощности PS определяется как произведение номинальных значений входного тока и входного напряжения для каждого канала измерения. 7 Номинальное значение активной мощности P (реактивной мощности Pq) определяется как произведение номинальных значений входного тока, входного напряжения и номинального коэффициента мощности (в нормальных условиях для активной мощности cos9=1, для реактивной мощности sin9=1) для каждого канала измерения. | |||
| Параметр | Значение |
| Напряжение постоянного тока UDC | Unom/15000 |
| Сила постоянного тока IDC | Inom/15000 |
| Электрическая мощность PDC | Pnom/20000 |
| Электрическая энергия постоянного тока WDC | Pnom/36000 |
| Количество электричества QDC | Inom/36000 |
| Среднеквадратическое значение напряжения UAC | Uncm/15000 |
| Среднеквадратическое значение тока IAC | Inom/15000 |
| Активная мощность P | Pnom/20000 |
| Реактивная мощность Pq | P Qnom/20000 |
| Полная мощность Ps | Psnom/20000 |
| Коэффициент мощности PF (еоБф) | 0,001 |
Таблица 6 - Пределы допускаемой дополнительной погрешности от изменения температуры
| Параметр | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур от -40 до +18 °C и от +28 до +55 °C, на каждый 1 °C, в % от измеренного значения | |
| значение | условия | |
| Напряжение постоянного тока | ±0,01 | UDC от 0,2Unom до 1,2Unom |
| Среднеквадратическое значение напряжения переменного тока | ±0,025 | UAC от 0,2'Unom до 1,2'Unom |
| Сила постоянного тока, среднеквадратическое значение переменного тока | ±0,025 | Ьс от 0,1Inom до 1,2 Tnom |
| Электрическая мощность, энергия, количество электричества постоянного тока | ±0,05 | Ьс от 0,05Inom до 1,2Inom |
| Полная мощность переменного тока | ±0,1 | IaC от 0,05 Inom до 1,2 Inom; 0oS9=1 |
| Активная мощность переменного тока | ±0,1 | Iac от 0,05 Inom до 1,2'Inom; 0oS9=1 |
| ±0,14 | IaC от 0,1 Inom до 1,2 Inom; OoS9=0,5 (при индуктивной нагрузке) | |
| Реактивная мощность переменного тока | ±0,1 | Iac от 0,05 Inom до 1,2-W sin9=1 |
| ±0,15 | Iac от 0,1Inom до 1,2Inom; sin9=0,5 | |
Таблица 7 - Пределы допускаемой дополнительной погрешности от изменения напряжения питания
| Параметр | Значение влияющей величины | Пределы допускаемой дополнительной погрешности от изменения напряжения питания, в % от измеренного значения | |
| значение | условия | ||
| Напряжение постоянного тока | В соответствии с таблицей 11 | ±0,02 | UDC от 0,2Unom до 1,2'Unoi |
| Среднеквадратическое значение напряжения | ±0,05 | UAC от 0,2Unom до 1,2'Unoi | |
| Сила постоянного тока | ±0,05 | IDC от 0,1 Tnom до 1,2Inom | |
| Среднеквадратическое значение тока | ±0,05 | IAC от 0,1 Tnom до 1,2Inom | |
| Электрическая мощность, энергия, количество электричества | ±0,1 | IDC от 0,05Inom до 1,2Inom | |
Таблица 8 - Пределы допускаемой дополнительной погрешности измерения полной мощности
| Влияющая величина | Значение влияющей величины | Пределы допускаемой дополнительной погрешности измерения полной мощности, в % от измеренного значения | |
| значение | условия | ||
| Изменение напряжения питания | В соответствии с таблицей 11 | ±0,2 | IAC от 0,1 Ttiom до 1,2Inom; с°>ф=1 |
| Изменение напряжения | от 0,8 Unom до 1,2Unom | ±1,0 | IAC от 0,02Inom до 1,2Inom; C0Sф—1 |
| ±1,5 | AC от 0,05 Inom до 1,2'Inom; CoS9=0,5 (при индуктивной нагрузке) | ||
Таблица 9 - Пределы допускаемой дополнительной погрешности измерения активной мощности
| Влияющая величина | Значение влияющей величины | Пределы допускаемой дополнительной погрешности измерения активной мощности, в % от измеренного значения | |
| значение | условия | ||
| Изменение напряжения питания | В соответствии с таблицей 11 | ±0,2 | IAC от 0,1 Tnom до 1,2Inom; с°>ф=1 |
| Изменение напряжения | от 0,8Unom до 1 2U а5-^ ^nom | ±1,0 | Iac от 0,02 Inom до 1,2-Inom; CoS9=1 |
| ±1,5 | IAC от 0,05 'Inom до 1,2 Inom; cos9=0,5 (при индуктивной нагрузке) | ||
| Изменение частоты | от 45 до 65 Гц | ±0,8 | IAC от 0,02Inom до 1,2Inom; с°>ф=1 |
| ±1,0 | IAC от 0,05 'Inom до 1,2 Inom; cos9=0,5 (при индуктивной нагрузке) | ||
| Г армоники в цепях тока и напряжения | Напряжение пятой гармоники U5= 0,1 'Unom Ток пятой гармоники I5= 0,4I1 | ±1,0 | Ток основной частоты I1= 0,6Inom Напряжение основной частоты U1= Unom cos9=1 (основной частоты и гармоники) |
| Нечетные гармоники в цепи переменного тока | IEC 61557-12 | ±3,0 | IAC= 0,5Inom |
| Субгармоники в цепи переменного тока | IEC 61557-12 | ±3,0 | IAC= 0,5Inom |
Таблица 10 - Пределы допускаемой дополнительной погрешности измерения реактивной мощности
| Влияющая величина | Значение влияющей величины | Пределы допускаемой дополнительной погрешности измерения реактивной мощности, в % от измеренного значения | |
| значение | условия | ||
| Изменение напряжения питания | В соответствии с таблицей 11 | ±0,2 | Iac от 0,1 W до 1,2Inom; sin9=1 |
| Изменение напряжения | от 0,8Unom до 1 2U а5-^ ^nom | ±1,0 | Iac от 0,02 Inom до 1,2Inom; sin9=1 |
| ±1,5 | Iac от 0,05Inom до 1,2-Inom; sin9=0,5 (при индуктивной нагрузке) | ||
| Изменение частоты | от 45 до 65 Гц | ±2,5 | Iac от 0,02'Inom до 1,2-Inom; sin9=1 |
| ±2,5 | Iac от 0,05-Inom до 1,2-Inom; sin9=0,5 (при индуктивной нагрузке) | ||
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - источник постоянного тока (номинальное напряжение 220 В), В - источник постоянного тока (номинальное напряжение 110 В), В - источник напряжения переменного тока (номинальное напряжение 230 В), В - номинальная частота переменного тока, Гц - допустимая частота переменного тока, Гц | от 176 до 275 от 93 до 140 от 176 до 264 50 или 60 от 47 до 63 |
| Потребляемая мощность: - источник постоянного тока (номинальное напряжение 220 В), Вт - источник постоянного тока (номинальное напряжение 110 В), Вт - источник напряжения переменного тока (номинальное напряжение 230 В), В-А | 4.5 4.5 9 |
| Г абаритные размеры (длина х высота х глубина), мм | 120 х 80 х 77 |
| Масса, кг | 0,45 |
| Нормальные условия измерений: - температура, °С - влажность, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84 до 106,7 |
| Рабочие условия измерений: - температура, °С - влажность, % - атмосферное давление, кПа | от -40 до +55 от 30 до 80 от 84 до 106,7 |
| Средний срок службы, лет, не менее Средняя наработка на отказ, ч | 25 125000 |
| Погрешность формирования метки времени при условии выполнения процедуры синхронизации не превышает 10 мс. Синхронизация времени осуществляется средствами протокола MOD-BUS-RTU, MODBUS-ASCII, MODBUS-TCP/IP, МЭК 60870-5-101 или МЭК 60870-5-104. Точность хода встроенных часов реального времени без синхронизации не хуже ±2,6 с в сутки. | |
| Скорость обмена данными по интерфейсу RS-485 выбирается из ряда 9600, 19200, 38400, 56000, 64000 бит/с; по интерфейсу Ethernet - 10/ 100 Мбит/с. | |
наносится типографским способом на крышку преобразователя и в левом верхнем углу паспорта преобразователя.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь электрический измерительный АЕМТ | - | 1 шт. |
| Паспорт | - | 1 экз. |
| Электронный носитель с программным обеспечением | - | 1 шт. |
| Руководство по эксплуатации (на электронном носителе с программным обеспечением) | - | 1 экз. |
| Розетка 15EDGK-3.81-04P | - | 1 шт. |
| Наклейка защитная | - | 5 шт. |
| Методика поверки (на электронном носителе с программным обеспечением) | АЕМЛ.411618.001МП | 1 экз. |
осуществляется по документу АЕМЛ.411618.001МП «Преобразователи измерительные электрические АЕМТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 24.09.2018 г. Основные средства поверки:
- калибратор многофункциональный Fluke 5502A (регистрационный номер в Федеральном информационном фонде № 55804-13);
- мера электрического сопротивления однозначная МС3080 (регистрационный номер в Федеральном информационном фонде № 42650-09);
- частотомер электронно-счетный 53181А (регистрационный номер в Федеральном информационном фонде № 36494-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
Знак поверки в виде оттиска клейма и/или наклейки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р МЭК 61326-1-2014 Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
АЕМЛ.411618.001ТУ. Преобразователи измерительные электрические АЕМТ. Технические условия
