| Номер в госреестре | 73608-18 |
| Наименование СИ | Регистраторы качества электроэнергии трехфазные |
| Обозначение типа СИ | Fluke 1732, Fluke 1734 |
| Изготовитель | "Fluke Corporation", США; Завод-изготовитель "SC Benchmark Elec. Romania SRL", Румыния |
| Год регистрации | 2018 |
| Срок свидетельства | 20.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Регистраторы качества электроэнергии трехфазные Fluke 1732, Fluke 1734 предназначены для измерений и регистрации силы тока, напряжения и частоты переменного тока.
Принцип действия регистраторов качества электроэнергии трехфазных Fluke 1732, Fluke 1734 (далее - регистраторы) основан на измерении силы тока, напряжения и частоты переменного тока с последующим аналого-цифровым преобразованием измеренных значений и выводом результатов измерений на ЖК-дисплей или их записью в энергонезависимую память.

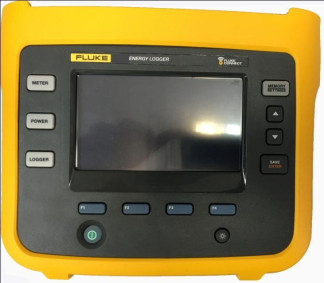

Регистраторы Fluke 1732, Fluke 1734 состоят из корпуса с сенсорным дисплеем и блока питания. Измерение силы электрического тока осуществляется при помощи датчиков тока i40S-EL, iFlexi 1500-12, iFlexi 3000-24, iFlexi 6000-36, которые работают по принципу пояса Роговского и подключаются посредством разъёмов. Регистраторы имеют также разъёмы для измерения напряжения.
Основываясь на данных, полученных в результате измерений силы тока, напряжения и частоты переменного тока, рассчитываются активная мощность, полная мощность, реактивная мощность, коэффициент мощности, активная мощность основной гармоники, полная мощность основной гармоники, реактивная мощность основной гармоники, активная энергия, полная энергия, реактивная энергия, энергопотребление, максимальное энергопотребление, коэффициенты гармонических искажений напряжения и силы тока.
Пломбирование регистраторов качества электроэнергии трехфазных Fluke 1732, Fluke 1734 не предусмотрено.
Управление настройками и параметрами режима работы регистраторов, вывод информации на экран осуществляются посредством программного обеспечения.
Программное обеспечение регистраторов встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированной настройки и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные(признаки) | Значение |
| Идентификационное наименование ПО | Firmware |
| Номер версии ПО | не ниже 1.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений силы переменного тока, А - датчиками i40-EL - датчиками iFlexi 1500-12 - датчиками iFlexi 3000-24 - датчиками iFlexi 6000-36 | от 0,04 до 40 от 1 до 1500 от 3 до 3000 от 6 до 6000 |
| Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А - датчиками i40-EL - в диапазоне от 0,04 до 4 А включ. - в диапазоне св. 4 до 40 А - датчиками iFlexi 1500-12 - в диапазоне от 1 до 150 А включ. - в диапазоне св. 150 до 1500 А - датчиками iFlexi 3000-24 - в диапазоне от 3 до 300 А включ. - в диапазоне св. 300 до 3000 А - датчиками iFlexi 6000-36 - в диапазоне от 6 до 600 А включ. - в диапазоне св. 600 до 6000 А | ±(0,007ТШм+0,0008) ±(0,007Тизм+0,008) ±(0,01Тизм+0,03) ±(0,01ТШм+0,3) ±(0,01Тизм+0,09) ±(0,01ТШм+0,9) ±(0,015 ТШм+0,18) ±(0,015Тизм+1,8) |
| Диапазон измерений напряжения переменного тока, В | от 0 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В | ±(0,002-Цизм + 0,1) |
| Диапазон измерений частоты переменного тока, Гц | от 42,5 до 69 |
| Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц | ± (0,001 ^изм) |
| Диапазон измерений коэффициента искажения синусоидальности кривой напряжения, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента искажения синусоидальности кривой напряжения, % | ±(0,025 •Ku + 0,05 ) |
| Диапазон измерений коэффициента искажения синусоидальности кривой силы тока, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений коэффициента искажения синусоидальности кривой силы тока, % | ±(0,025-Ki+0,05) |
| Диапазон измерений мощности, Вт, В-А, вар - датчиками i40S-EL - датчиками iFlex 1500-12 - датчиками iFlex 3000-24 - датчиками iFlex 6000-36 | от 0,04 до 40000 от 1 до 1500000 от 3 до 3000000 от 6 до 6000000 |
| Пределы допускаемой абсолютной погрешности измерений активной мощности, Вт - датчиками i40S-EL - датчиками iFlex1500-12 - датчиками iFlex3000-24 - датчиками iFlex6000-36 | ±(0,012Рзм+0,00005-Pd) ±(0,012-Ризм+0,00005-Ро) ±(0,012-Ризм+0,000075 -Pd) ±(0,017-Ризм+0,000075 -Pd) |
| Пределы допускаемой абсолютной погрешности измерений полной мощности, В-А - датчиками i40S-EL - датчиками iFlex1500-12 - датчиками iFlex3000-24 - датчиками iFlex6000-36 | ±(0,012-Ризм + 0,00005-Pd) ±(0,012-Ризм + 0,00005-Pd) ±(0,012-Ризм + 0,00005-Pd) ±(0,012-Ризм + 0,00005-Pd) |
| Пределы допускаемой абсолютной погрешности измерений реактивной мощности, вар - датчиками i40S-EL - датчиками iFlex1500-12 - датчиками iFlex3000-24 - датчиками iFlex6000-36 | ±0,025-Ризм |
| Примечания 1изм - значение измеренной силы тока, А иизм - значение измеренного напряжения, В F^ - значение измеренной частоты, Гц Ки -значение измеренного коэффициента искажения синусоидальности кривой напряжения, % Ki -значение измеренного коэффициента искажения синусоидальности кривой силы тока, % Ризм -значение измеренной мощности, (Вт, В-А, вар) PD - предел используемого диапазона измерений мощности, (Вт, В •А, вар) | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (высотахширинах длина), мм, не более | 55x130x198 |
| Масса, кг, не более | 1,1 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -10 до +50 80 от 96 до 104 |
| Степень защиты IP по ГОСТ 14254-2015 | IP50 |
наносится на титульный лист руководства по эксплуатации или паспорт регистратора типографским способом и на корпус регистратора в виде голографической наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Регистратор качества электроэнергии трехфазный | Fluke 1732, Fluke 1734 | 1 шт. |
| Источник питания | - | 1 шт. |
| Провод для измерения напряжения, 3-фазный + N | - | 1 шт. |
| Зажимы типа "дельфин" | - | 4 шт. |
| Кабель питания от сети | - | 1 шт. |
| Комплект из 2 измерительных проводов с наращиваемыми разъемами, 10 см | - | 1 комп. |
| Комплект из 2 измерительных проводов с наращиваемыми разъемами, 1,5 м | - | 1 комп. |
| Мягкая сумка для хранения/чехол | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | РТ-МП-5276- 551-2018 | 1 экз. |
осуществляется по документу РТ-МП-5276-551-2018 «ГСИ. Регистраторы качества электроэнергии трехфазные Fluke 1732, Fluke 1734. Методика поверки», утвержденному ФБУ «Ростест-Москва» 5 июля 2018 г.
Основные средства поверки:
- калибратор электрической мощности Fluke 6100A (регистрационный номер в Федеральном информационном фонде 33864-07);
- катушка для калибровки бесконтактных измерителей тока Fluke 5500A/C0IL (регистрационный номер в Федеральном информационном фонде 61596-15);
- усилитель тока Fluke 52120 А (регистрационный номер в Федеральном информационном фонде 61033-15);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «FLUKE Corporation»
