Государственный реестр средств измерений

Трансформаторы тока ADS100, 73613-18

73613-18
Трансформаторы тока ADS100 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 73613-18
Наименование СИ Трансформаторы тока
Обозначение типа СИ ADS100
Изготовитель "ALCE Elektrik Sanayi ve Ticaret A.S.", Турция
Год регистрации 2018
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы тока ADS100 (далее - трансформаторы), предназначены для масштабного преобразования силы тока высокого фазного напряжения в силу тока, пригодную для передачи сигналов измерительной информации измерительным приборам в электросетях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на явлении взаимной индукции. Трансформаторы по принципу конструкции - шинные. С одной вторичной обмоткой для измерения и учета.

Трансформаторы не имеют собственной первичной обмотки, ее роль выполняет шина распределительного устройства, проходящая через внутреннее окно трансформаторов. Вторичная обмотка намотана на магнитопровод и находится в изолирующем корпусе из термопластика, который формирует корпус трансформатора и защищает его внутренние части от механический повреждений и влаги. Вывод вторичной обмотки подключен к клеммам, закрепленным на корпусе трансформатора.

Клеммная коробка пломбируется для предотвращения несанкционированного доступа и на нее наносится знак поверки.

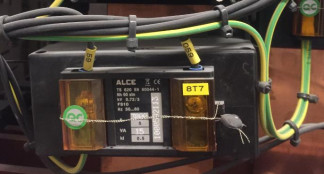

Общий вид средства измерений приведен на рисунке 1.

Место пломбировки от несанкционированного доступа (A) и место нанесения знака поверки (Б)

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Номинальное напряжения UHOM, кВ

0,66

Наибольшее рабочее напряжение, кВ

0,72

Номинальная частота переменного тока fHOM, Гц

50

Номинальный первичный ток IiHOM, А

3000

Номинальный вторичный ток, А

5

Класс точности вторичной обмотки

0,5

Номинальная мощность вторичной обмотки, В • А

15

Значение номинального коэффициента безопасности приборов КБном, вторичной обмоток для измерений и учета, не более

10

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры трансформатора, мм, не более

- высота

174

- ширина

98

- длина

128

Масса, кг, не более

1

Условия эксплуатации:

»-» о/'ч

- температура окружающей среды, С

от -20 до +40

Средний срок службы, лет

25

Средняя наработка на отказ не менее, ч

220000

Знак утверждения типа

наносится на эксплуатационную документацию типографским способом. Комплектность средства измерений

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Трансформатор

тока (зав.

№№ 1000640824,

1000916412,

ADS100

1000640825,

1000966829,

1000966827,

1000966828,

1000916434,

1000916365,

1000916389,

1000916364,

1000916378,

1000916381,

1000916441,

1000916369,

1000916358,

1000916372,

1000916409,

1000916371,

1000916379,

1000916443,

1000916374,

1000916392,

1000916387, 1000916385).

24 шт.

Паспорт

24 шт.

Поверка

осуществляется по документу ГОСТ 8.217-2003 «Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки».

Основные средства поверки:

-    рабочий эталон 2-го разряда по ГОСТ Р 8.859-2013 (трансформатор тока измерительный лабораторный ТТИ-5000.5, регистрационный номер в Федеральном информационном фонде 27007-04 (Госреестр № 27007-04));

-    прибор сравнения КНТ-05 (Госреестр № 37854-08);

-    магазин нагрузок МР 3027 (Госреестр 34915-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится клеммную коробку или свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы, устанавливающие требования к трансформаторам тока ADS100

ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
