| Номер в госреестре | 73623-18 |
| Наименование СИ | Дефектоскопы ультразвуковые |
| Обозначение типа СИ | FOCUS PX |
| Изготовитель | Компания "Olympus Scientific Solutions Americas Inc.", Канада |
| Год регистрации | 2018 |
| Срок свидетельства | 20.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Дефектоскопы ультразвуковые FOCUS PX (далее по тексту - дефектоскопы) предназначены для измерений координат залегания дефектов (толщина изделия или глубина залегания дефектов и расстояние от точки ввода до проекции дефекта на поверхность сканирования) и амплитуд сигналов, отраженных от них, оценки условных размеров дефектов в сварных соединениях, основном материале оборудования, деталей, трубопроводов и прочих изделий из металлов, их сплавов и других материалов.
Принцип действия дефектоскопа основан на возбуждении ультразвуковых колебаний (УЗК) в материале контролируемого объекта и приеме УЗК, отраженных от дефектов и границ материалов.
Ультразвуковая волна, генерируемая преобразователем дефектоскопа, проникает в объект контроля, распространяется в нем, отражается от несплошностей или донной поверхности объекта контроля, принимается преобразователем дефектоскопа и преобразовывается в электрический сигнал. Принятый сигнал регистрируется и обрабатывается процессором электронного блока. Обработанные сигналы передаются на компьютер, подключенный к электронному блоку дефектоскопа для визуализации и проведения измерений.
Конструктивно дефектоскопы состоят из электронного блока, подключаемого по сети Ehernet к компьютеру. Управление электронным блоком дефектоскопа осуществляется с помощью программного обеспечения (ПО), установленного на компьютере. К электронному блоку посредством кабеля подсоединяется стандартный ультразвуковой преобразователь или преобразователь с фазированной решеткой (ФР). Возможно подключение модулей для подключения дефектоскопа во автоматические линии и проведения автоматического сканирования. В дефектоскопах предусмотрена возможность подключения сканера и датчиков пройденного пути (энкодеров).
Дефектоскопы имеют следующие модификации:
32:128PR - реализованы четыре независимых ультразвуковых канала УЗ(иТ), предназначенных для работы с одноэлементными преобразователями и режим 32/128 для работы с преобразователями с ФР
16:64PR - реализованы четыре независимых ультразвуковых канала УЗ(иТ) и режим 16/64 для работы с преобразователями с ФР
16:128PR - реализованы четыре независимых ультразвуковых канала УЗ(иТ) и режим 16/128 для работы с преобразователями с ФР
4UT - реализованы четыре независимых ультразвуковых канала УЗ(иТ).

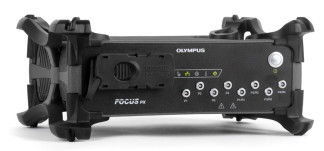

Фотография общего вида дефектоскопов приведена на рисунке 1.
Рисунок 2 - Схема обозначение места пломбировки
Для предотвращения несанкционированного доступа дефектоскопы пломбируются на стыках панелей электронного блока под защитными угловыми накладками способом наклеивания этикетки изготовителя (рисунок 2).
В дефектоскопах используются преобразователи производства компании «Olympus».
Обработка результатов измерений, управление дефектоскопом и параметрами контроля, создание и сохранение файлов с данными контроля, протоколов контроля, осуществляется с помощью программного обеспечения (ПО) Focus PC.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные признаки ПО системы соответствуют данным, приведенным в таблице 1.
Таблица 1
|    Идентификационные данные (признаки)  |    Значение  |
|    Идентификационное наименование ПО  |    Focus PC  |
|    Номер версии (идентификационный номер) ПО  |    1.0R4 и выше  |
|    Цифровой идентификатор ПО  |    -  |
Таблица 2 - Метрологические характеристики
|    Наименование характеристики  |    Значение  |
|    Диапазон установки амплитуды генератора импульсов возбуждения (ГИВ) стандартных каналов, В:  |    от 50 до 190  |
|    Допускаемое отклонение установки амплитуды ГИВ, %  |    ±20  |
|    Диапазон установки длительности ГИВ стандартных каналов (по уровню 0,5 амплитуды), нс  |    от 30 до 500  |
|    Наименование характеристики  |    Значение  |
|    Допускаемое отклонение установки длительности ГИВ (по уровню 0,5 амплитуды), %  |    ±10  |
|    Диапазон установки усиления, дБ  |    от 0 до 80  |
|    Допустимое отклонение установки усиления, дБ  |    ±2  |
|    Диапазон измерения толщины или глубины залегания дефектов по стали, мм  |    от 2 до 500  |
|    Пределы допускаемой абсолютной погрешности измерения толщины или глубины залегания дефектов по стали, мм  |    ±(0,3+0,03-У), где Y -измеренное значение толщины или глубины залегания дефекта, мм  |
|    Диапазон измерений расстояния от точки ввода до проекции дефекта на поверхность сканирования, мм  |    от 1 до 120  |
|    Пределы допускаемой абсолютной погрешности измерений расстояний от передней грани преобразователя до проекции дефекта на поверхность сканирования, мм  |    ±(0,3+0,03-Х), где Х -измеренное значение расстояния от точки ввода до проекции дефекта на поверхность сканирования, мм  |
|    Угол ввода преобразователя, °  |    от 1 до 80  |
|    Пределы допускаемого отклонения угла ввода наклонного преобразователя от номинального значения, °  |    ±2  |
|    Пределы допускаемого отклонения точки ввода (стрелы) преобразователя, мм: - с номинальным значением угла ввода от 1° до 60° - с номинальным значением угла ввода от 60° до 80°  |    ±0,5 ±1,0  |
|    Пределы допускаемой абсолютной погрешности измерений расстояния энкодером в диапазоне от 0,01 до 10 м*, мм  |    ±(2+0,005-L), где L -измеренное энкодером значение расстояния, мм  |
* - наличие определяется заказом.
|    Наименование характеристики  |    Значение  |
|    Количество каналов**: - стандартных, шт. - 128-элементных ФР ультразвуковых каналов, шт.  |    4 16, 32  |
|    Диапазон показаний глубины залегания дефектов, мм  |    от 1 до 10160  |
|    Диапазон установки угла ввода преобразователя, °  |    от 1 до 90  |
|    Диапазон скоростей распространения ультразвука в контролируемых материалах, м/с  |    от 635 до 15240  |
|    Питание: - от сети переменного тока частотой от 50 до 60 Гц напряжением, В — от батареи Li-Ion напряжением, В  |    110±10 220±20 от 15 до 18  |
|    Потребляемая мощность, Вт, не более  |    50  |
|    Г абаритные размеры электронного блока (высота х ширина х толщина), мм, не более  |    267х230х95  |
|    Масса электронного блока, кг, не более  |    4,78  |
|    Средний срок службы, лет  |    10  |
|    Средняя наработка на отказ, ч  |    30000  |
|    Условия эксплуатации дистанционного модуля: - температура окружающей среды, °С - относительная влажность воздуха при температуре +30°С, %  |    От -40 до +50 От 5 до 100  |
** - количество каналов зависит от модификации и определяется заказом.
наносится на титульный лист руководства по эксплуатации методом печати. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|    Наименование  |    Количество  |
|    1 Дефектоскоп ультразвуковой FOCUS PX *  |    1 шт.  |
|    2 Адаптер для питания от сети переменного тока  |    1 шт.  |
|    3 Кабель питания  |    1 шт.  |
|    4 Аккумулятор *  |    2 шт.  |
|    5 Ethernet кабель  |    1 шт.  |
|    6 Кейс для транспортировки  |    1 шт.  |
|    7 Преобразователи на фазированных решетках или традиционные ПЭП*  |    1 компл.  |
|    8 Руководство по эксплуатации  |    1 экз.  |
|    9 Методика поверки  |    1 экз.  |
|    * - Модификация и количество зависит от заказа потребителя.  | |
осуществляется по документу МП 046.Д4-18 «ГСИ. Дефектоскопы ультразвуковые FOCUS PX. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 28 сентября 2018 г.
Основные средства поверки:
Генератор сигналов сложной формы AFG 3022 (рег. № 32620-06);
Осциллограф цифровой TDS2012В (рег. № 32618-06);
Комплект мер ультразвуковых ККО-3 мера №2, мера №3, мера № 3Р (рег.№ 63388-16);
Тестер ультразвуковой УЗТ-РДМ (рег.№ 44488-10);
Комплект образцовых ультразвуковых мер толщины КМТ176М-1 (рег.№ 6578-78) Микроскоп большой инструментальный БМИ-1 (рег.№ 1363-60);
Штангенциркуль ТТТТЩ-Т (рег.№ 52058-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Техническая документация компании «Olympus Scientific Solutions Americas Inc.»
