| Номер в госреестре | 73630-18 |
| Наименование СИ | Анализаторы мутности |
| Обозначение типа СИ | TU5 мод. TU5200 и TU5x00 |
| Изготовитель | "HACH LANGE GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 20.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы мутности TU5 моделей TU5200 и TU5x00 (далее - анализаторы) предназначены для измерений мутности водной среды.
Принцип действия анализаторов - оптический. Луч, формируемый источником излучения, попадает в кювету, где рассеивается взвешенными в анализируемой пробе воды частицами, фокусируется коническим зеркалом, окружающим кювету, и регистрируется с помощью фотодетектора. Изменение интегральной интенсивности рассеянного излучения пропорционально мутности анализируемой водной среды.
Анализаторы модели TU5200 предназначены для измерений мутности водной среды в лабораторных условиях. Конструктивно анализаторы выполнены в едином блоке, в котором размещены кюветное отделение, радиочастотный модуль RFID (опционально, используется для идентификации анализируемых проб), электронные компоненты, сенсорный дисплей для отображения результатов измерений и управления анализатором.
Анализаторы модели TU5x00 предназначены для измерений мутности водной среды в магистральных линиях. Конструктивно анализаторы состоят из измерительного блока TU5x00 SC, в котором размещены кюветное отделение проточного типа, модуль RFID, электронные компоненты, и контроллера SC. Измерительный блок дополнительно может комплектоваться расходомером и блоком автоматической очистки кюветного отделения. Управление анализаторами осуществляется посредством контроллера SC модели SC200 (управление с помощью дисплея и кнопок) или SC1000 (с помощью сенсорного дисплея). Контроллер модели SC200 позволяет одновременно управлять двумя измерительными блоками, модели SC1000 -восемью измерительными блоками.
В зависимости от количества индицируемых десятичных знаков после запятой при измерениях водной среды со значениями мутности менее 1 ЕМФ анализаторы модели TU5x00 имеют следующую маркировку: TU5300 (3 знака), TU5400 (4 знака).
Анализаторы в зависимости от длины волны источника излучения выпускаются в виде двух исполнений: EPA - длина волны 650 нм, ISO - длина волны 850 нм. Диапазон измерений анализатора зависит от его исполнения. Наименования моделей могут содержать замещающие и (или) дополнительные цифровые и (или) буквенные символы.
Электрическое питание в зависимости от модели и/или исполнения осуществляется от сети переменного или постоянного тока.

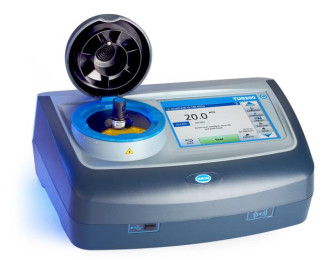

Общий вид анализаторов и место нанесения знака поверки изображены на рисунке 1. Пломбировка корпуса не предусмотрена.
Анализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО для модели TU5200 обеспечивает функционирование анализатора, выполнение измерений, хранение и отображение результатов измерений, их передачу на внешние устройства и носители информации.
Встроенное ПО для модели Ти5х00 состоит из двух ПО: для измерительного блока и для контроллера. ПО, инсталлированное на измерительный блок, обеспечивает его функционирование, выполнение измерений, хранение результатов измерений; ПО, инсталлированное на контроллер, предназначено для сбора, обработки, отображения и передачи результатов измерений на внешние устройства и носители информации.
Уровень защиты ПО «средний» в соответствии с документом Р 50.2.077-2014. При нормировании метрологических характеристик учтено влияние ПО.
| Идентиф икационные данные (признаки) | Значение | |||
| TU5200 | Ти5х00 | |||
| измерительный блок Ти5х00 SC | контроллер SC200 | контроллер SC1000 | ||
| Идентификационное наименование ПО | TU5200 | Ти5х00 | SC200 | SC1000 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 1.3 | не ниже 2 | не ниже 1.3 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазоны измерений мутности, ЕМФ: - исполнение EPA - исполнение ISO | от 0 до 700 от 0 до 1000 |
| Пределы допускаемой погрешности, %: - приведённой в поддиапазоне от 0 до 1 включ. ЕМФ - относительной в поддиапазоне св. 1 до 700/1000 ЕМФ (в зависимости от исполнения) | ±4 ±10 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Параметры электрического питания: | |
| - модель TU5200 (через сетевой адаптер): | |
| - от сети переменного тока частотой (50±1) Гц, В | 230±23 |
| - модель TU5x00 (в зависимости от исполнения): | |
| - измерительный блок TU5х00 SC (через контроллер) | |
| - контроллер: от сети переменного тока частотой (50±1) Гц, В | 230±23 |
| от сети постоянного тока, В | 24 |
| Потребляемая мощность, В-А, не более: | |
| - модель TU5200 | 30 |
| - модель TU5x00 | 100 |
| Габаритные размеры, мм, не более: | |
| - модель TU5200: | |
| - высота | 125 |
| - ширина | 410 |
| - длина | 280 |
| - модель TU5x00: | |
| - измерительный блок TU5х00 SC: | |
| - высота | 249 |
| - ширина | 268 |
| - длина | 190 |
| - контроллер SC200: | |
| - высота | 144 |
| - ширина | 144 |
| - длина | 181 |
| 1 | 2 |
| - контроллер SC1000: | |
| - высота | 315 |
| - ширина | 242 |
| - длина | 150 |
| Масса, кг, не более | |
| - модель TU5200 | 2,4 |
| - модель ТО5х00: | |
| - измерительный блок TU5х00 SC | 2,7 |
| - контроллер SC200 | 1,7 |
| - контроллер SC1000 | 5,0 |
| Условия эксплуатации: - температура окружающего воздуха, °С: | |
| - модель TU5200 | от +10 до +40 |
| - модель TU5x00: | |
| - измерительный блок TU5х00 SC | от 0 до +50 |
| - контроллер SC200 | от -20 до +60 |
| - контроллер SC1000 | от -20 до +55 |
| - относительная влажность окружающего воздуха, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 107 |
| Средний срок службы, лет: | |
| - модель TU5200 | 5 |
| - модель ТО5х00 | 5 |
| Средняя наработка на отказ, ч: | |
| - модель TU5200 | 6000 |
| - модель ТО5х00 | 18000 |
наносится на корпус анализатора с помощью наклейки и титульный лист руководства по эксплуатации методом компьютерной графики.
Таблица 4 - Комплектность анализаторов
| Наименование | Обозначение | Количество |
| Анализатор мутности TU5 1) | - | 1 шт. |
| Комплект принадлежностей 2) | - | 1 комп. |
| Комплект эксплуатационной документации 2) | - | 1 комп. |
| Методика поверки | МП 242-2224-2018 | 1 экз. |
| лекте с дополнительными устройствами. атационной документации согласовываются | ||
| 1) Анализаторы могут поставляться в комп. 2) Комплекты принадлежностей и эксплу при заказе. | ||
осуществляется по документу МП 242-2224-2018 «ГСИ. Анализаторы мутности TU5 моделей TU5200 и TU5x00. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д. И. Менделеева» 04 октября 2018 г.
Основные средства поверки:
- стандартный образец мутности (формазиновая суспензия), ГСО 7271-96.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на корпус анализатора (только модель TU5200) и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация изготовителя
