| Номер в госреестре | 73632-18 |
| Наименование СИ | Генераторы шума |
| Обозначение типа СИ | 346A, 346B, 346С, 346C opt.K40, 346С opt.K01 |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2018 |
| Срок свидетельства | 20.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

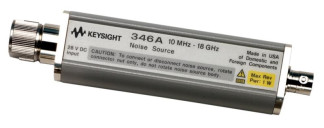

Генераторы шума 346A, 346B, 346С, 346C opt.K40, 346С opt.K01 (далее по тексту—ГШ) предназначены для воспроизведения шумового сигнала с известным значением спектральной плотности мощности шумового радиоизлучения на выходе.
Принцип действия ГШ основан на использовании эффекта возникновения шумового сигнала при лавинном пробое p-n перехода диода.
ГШ конструктивно представляют собой сборку из твердотельного шумового диода, источника питания, обеспечивающего стабильность рабочего тока диода, и аттенюатора, для обеспечения необходимых уровня и равномерности спектра шумового сигнала, а также малого и практически неизменного коэффициента отражения выхода генератора во включенном и выключенном состояниях, заключенных в общий корпус. Генераторы шума 346A, 346B, 346С имеют коаксиальный выход с соединителем типа 3,5 мм (вилка) в соответствии со стандартами МЭК и ГОСТ РВ 51914-2002. Генераторы шума 346С opt.K40 и 346С opt.K01 имеет коаксиальный выход с соединителем типа I (2,4 мм - вилка) в соответствии с ГОСТ РВ 51914-2002.
ГШ применяются совместно с измерителями коэффициента шума серии NFA, анализаторами сигналов серии MXA, анализаторами спектра серии ЕSA, РSA (имеющими опцию измерения коэффициента шума), при измерении шумовых характеристик и коэффициента передачи радиотехнических устройств, а также при калибровке анализаторов цепей серии PNA-X, имеющих опцию измерения коэффициента шума.
Питание ГШ осуществляется через соединитель типа V (BNC-розетка).
При выпуске генераторы подвергаются индивидуальной калибровке по уровню спектральной плотности мощности шумового радиоизлучения (СПМШ).
| Таблица 2 - Метрологические характеристики | |
| Наименование характеристики | Значение |
| Диапазон частот, ГГц: | |
| - генераторы шума 346A, 346B | от 0,01 до 18,00 |
| - генераторы шума 346C | от 0,01 до 26,50 |
| - генераторы шума 346С opt.K40 | от 1 до 40 |
| - генераторы шума 346С opt^01 | от 1 до 50 |
| Уровень СПМШ, дБ: | |
| - генераторы шума 346A | от 4,5 до 6,5 |
| - генераторы шума 346B | от 14 до 16 |
| - генераторы шума 346C | от 12 до 17 |
| - генераторы шума 346С opt.K40 | от 3 до 14 |
| - генераторы шума 346С opt^Ol | от 7 до 20 |
| Пределы допускаемой абсолютной погрешности генерируемого уровня СПМШ, дБ: | |
| генераторы шума 346A | |
| в диапазоне частот от 0,01 до 1,5 ГГц включ. | ±0,21 |
| в диапазоне частот св. 1,5 до 7,0 ГГц включ. | ±0,20 |
| в диапазоне частот св. 7,0 до 18,0 ГГц включ. | ±0,27 |
| генераторы шума 346B | ±0,20 |
| в диапазоне частот от 0,01 до 1,5 ГГц включ. | |
| в диапазоне частот св. 1,5 до 3,0 ГГц включ. | ±0,19 |
| в диапазоне частот св. 3,0 до 7,0 ГГц включ. | ±0,20 |
| в диапазоне частот св. 7,0 до 18,0 ГГц включ. | ±0,23 |
| генераторы шума 346C | ±0,22 |
| в диапазоне частот от 0,01 до 1,5 ГГц включ. | |
| в диапазоне частот св. 1,5 до 3,0 ГГц включ. | ±0,19 |
| в диапазоне частот св. 3,0 до 7,0 ГГц включ. | ±0,20 |
| в диапазоне частот св. 7,0 до 18,0 ГГц включ | ±0,28 |
| в диапазоне частот св. 18,0 до 26,5 ГГц включ. | ±0,34 |
| генераторы шума 346С opt.K40 | ±0,22 |
| в диапазоне частот от 1,0 до 1,5 ГГц включ. | |
| в диапазоне частот св. 1,5 до 3,0 ГГц включ. | ±0,19 |
| в диапазоне частот св. 3,0 до 7,0 ГГц включ. | ±0,20 |
| в диапазоне частот св. 7,0 до 18,0 ГГц включ | ±0,28 |
| в диапазоне частот св. 18,0 до 26,5 ГГц включ. | ±0,34 |
| в диапазоне частот св. 26,5 до 40,0 ГГц включ. | ±0,50 |
| генераторы шума 346С opt^01 | ±0,22 _1_Л 1 п |
| в диапазоне частот от 1,0 до 1,5 ГГц включ. | |
| в диапазоне частот св. 1,5 до 3,0 ГГц включ. | ±0,19 |
| в диапазоне частот св. 3,0 до 7,0 ГГц включ. | ±0,20 |
| в диапазоне частот св. 7,0 до 18,0 ГГц включ | ±0,28 |
| в диапазоне частот св. 18,0 до 26,5 ГГц включ. | ±0,34 |
| в диапазоне частот св. 26,5 до 42,0 ГГц включ. | ±0,40 |
| в диапазоне частот св. 42,0 до 50,0 ГГц включ. | ±0,50 |
| КСВН выхода, не более: | |
| генераторы шума 346A, 346B | |
| в диапазоне частот от 0,01 до 0,03 ГГц включ. | 1,30 |
| в диапазоне частот св. 0,03 до 5,0 ГГц включ. | 1,15 |
| в диапазоне частот св. 5,0 до 18,0 ГГц включ. | 1,25 |
| генераторы шума 346C | |
| в диапазоне частот от 0,01 до 18,0 ГГц включ. | 1,25 |
| в диапазоне частот св. 18,0 до 26,5 ГГц включ. | 1,35 |
| генераторы шума 346С opt.K40 | |
| в диапазоне частот от 1 до 20 ГГц включ. | 1,35 |
| в диапазоне частот св. 20,0 до 26,5 ГГц включ. | 1,40 |
| в диапазоне частот св. 26,5 до 40,0 ГГц включ. | 1,50 |
| генераторы шума 346С opt.K01 | |
| в диапазоне частот от 1 до 20 ГГц включ. | 1,35 |
| в диапазоне частот св. 20,0 до 26,5 ГГц включ. | 1,40 |
| в диапазоне частот св. 26,5 до 50,0 ГГц включ. | 1,50 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Потребляемый ток (в режиме непрерывной генерации), мА, не более: генераторы шума 346A, 346B генераторы шума 346C, 346С opt.K40, 346С opt.K01 | 30 45 |
| Напряжение питания от сети постоянного тока, В | 28±1 |
| Рабочие условия эксплуатации: | |
| - температура окружающей среды, °С | от 15 до 35 |
| - относительная влажность при температуре 25 °С, %, не более | 90 |
| Габаритные размеры, мм, не более: | |
| - длина | 140 |
| - ширина | 21 |
| - высота | 31 |
| Масса, кг, не более | 0,1 |
наносится на титульный лист технической документации изготовителя типографским способом и на лицевую панель генераторов шума в виде голографической наклейки.
Таблица 4 - Комплектность генераторов шума
| Наименование | Обозначение | Количество |
| Генераторы шума 346A, 346B, 346С, 346С opt.K40, 346С opt.K01 | 1 шт. (по заказу) | |
| Генераторы шума 346A, 346B, 346С, 346С opt.K40, 346С opt.K01 Руководство по эксплуатации | 1 экз. | |
| Генераторы шума 346A, 346B, 346С, 346С opt.K40, 346С opt.K01 Методика поверки | 651-18-055 МП | 1 экз. |
осуществляется по документу 651-18-055 МП «Инструкция. Генераторы шума 346A, 346B, 346С, 346С opt^40, 346С opt.K01. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 26 октября 2018 г.
Основные средства поверки:
- анализаторы цепей векторные N5245A с опцией 029, регистрационный номер 47642-11 в Федеральном информационном фонде;
- наборы мер коэффициентов передачи и отражения 85056A, регистрационный номер 53567-13 в Федеральном информационном фонде;
- измерители коэффициента шума N8975A, регистрационный номер 57572-14 в Федеральном информационном фонде;
- рабочий эталон единицы спектральной плотности мощности шумового радиоизлучения 2 разряда по поверочной схеме ГОСТ Р 8.860-2013 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений спектральной плотности мощности шумового радиоизлучения в диапазоне частот от 0,002 до 178,3 ГГц».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в свидетельство о поверке в виде оттиска поверительного клейма или наклейки.
приведены в эксплуатационной документации.
Техническая документация изготовителя
| Зарегистрировано поверок | 289 |
| Поверителей | 5 |
| Актуальность данных | 16.09.2024 |
