| Номер в госреестре | 73640-18 |
| Наименование СИ | Модемы-коммуникаторы |
| Обозначение типа СИ | МИР МК |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "МИР" (ООО "НПО "МИР"), г. Омск |
| Год регистрации | 2018 |
| Срок свидетельства | 20.12.2028 |
| МПИ (интервал между поверками) | 16 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Модемы-коммуникаторы МИР МК (далее - коммуникаторы) предназначены для воспроизведения и синхронизации времени.
Принцип действия коммуникаторов основан на получении, хранении и передаче данных со счетчиков, подключаемых к коммуникатору по цифровым интерфейсам связи.
Коммуникаторы применяются для автоматического сбора информации с приборов учета электроэнергии, многофункциональных измерительных преобразователей и других интеллектуальных устройств (далее - ИУ), подключенных по цифровым интерфейсам;
- передачи собранной информации в информационно-вычислительные комплексы (далее - ИВК), диспетчерские пункты (далее - ДП), центры управления сетями (далее - ЦУС);
- обеспечения единства времени в системах (синхронизации времени счетчиков и интеллектуальных устройств).
Коммуникаторы применяются в составе комплексов и систем автоматизации технологических процессов в электроэнергетике и других отраслях промышленности: автоматизированных систем управления технологическими процессами (далее - АСУ ТП), автоматизированных систем технологического управления (далее - АСТУ), систем телемеханики (далее - ТМ), систем сбора и передачи информации (далее - ССПИ), автоматизированных информационноизмерительных систем коммерческого и технического учета электроэнергии (далее - АИИС КУЭ/ТУЭ) и других систем в качестве устройства сбора и передачи данных (далее - УСПД).
Коммуникаторы являются многофункциональными, восстанавливаемыми, ремонтопригодными изделиями, предназначенными для непрерывной круглосуточной эксплуатации без обслуживающего персонала в стационарных условиях в закрытых помещениях либо в шкафах наружной установки.
Коммуникаторы обеспечивают:
- организацию связи с ИВК, ДП, ЦУС (АРМ оператора, сервер сбора данных) и с ИУ;
- автоматическое обнаружение ИУ в сетях и ведение журнала обнаруженных ИУ в энергонезависимой памяти;
- автоматический сбор и хранение журнала событий, обнаруженных в сетях ИУ;
- автоматический сбор и хранение профиля нагрузки с программируемым временем интегрирования;
- автоматический сбор и хранение журналов суточных и месячных показаний ИУ;
- ведение системного времени и синхронизацию системного времени от источника точного времени с формированием событий;
- автоматический сбор данных о текущем времени ИУ, ведение журнала отклонений времени;
- синхронизацию времени ИУ от системного времени коммуникатора;
- непрерывную диагностику и самодиагностику;
- информационную безопасность, защиту от несанкционированного доступа.
Коммуникаторы выполняют задачу автоматизированного опроса ИУ и передачи данных
в ИВК, ДП, ЦУС по протоколам DLMS/COSEM, СПОДЭС, МЭК - 870-5-101/104 и проприетарным протоколам заводов-изготовителей. Коммуникаторы организуют «прозрачный» канал передачи данных для прямого опроса ИУ со стороны ИВК, ДП или ЦУС.
Коммуникаторы имеют энергонезависимые часы реального времени и поддерживают их синхронизацию относительно источника точного времени. При пропадании напряжения питания часы автоматически переходят на питание от встроенного элемента питания.
Коммуникаторы имеют исполнения, отличающиеся аппаратной платформой, количеством и типом интерфейсов, типом электропитания.
Структура кода с расшифровкой обозначений приведена в таблице 1.
Таблица 1 - Структура кода
| Символы в коде | Расшифровка символов |
| МИР МК-01.Л-а/Р/К/2-ИП24-8Б* | Тип устройства |
| МИР МК-01 .A-G/P/R/Z-Mm4-SD | Номер серии |
| МИР МК-01.А^/Р^-ИП24^ | Конструктивное исполнение |
| А - модификация А | |
| МИР МК-01. А^/Р^-ИП24 | Тип интерфейса |
| Е - интерфейс Ethernet | |
| G - интерфейс GSM | |
| Р - интерфейс PLC по технологии Y-NET с выводом в сеть 0,4 кВ | |
| P1 - интерфейс PLC по технологии Y-NET с выводом на разъем «PLC» (с сигналом управления) | |
| P2 - интерфейс PLC по технологии G3-PLC с выводом в сеть 0,4 кВ | |
| R - интерфейс RS-485 | |
| Z - интерфейс ZigBee | |
| F - радиоинтерфейс | |
| МИР МК-01. А- G/P/R/Z -ИП24 | Номинальное напряжение источника питания |
| ИП24 - 24 В постоянного тока | |
| ИП230 - 0,4 кВ трехфазной сети переменного тока промышленной частоты 50 Гц или сети постоянного тока | |
| МИР МК-01. А- G/P/R/Z-Hm4-SD | Дополнительные функции |
| SD - возможность установки внешней microSD карты | |
| Примечание - * - приведен пример расшифровки структуры кода коммуникаторов. | |

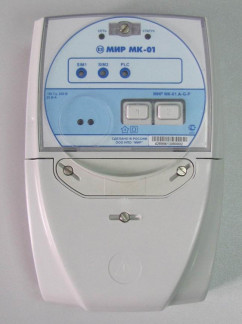

Общий вид коммуникаторов с указанием мест пломбирования и нанесения знака поверки представлен на рисунках 1, 2.
Рисунок 2 - Общий вид коммуникаторов с указанием места нанесения знака поверки
Коммуникаторы, прошедшие поверку, имеют пломбы-наклейки предприятия-изготовителя и пломбу с оттиском поверительного клейма. Пломбы расположены на головках пломбировочных винтов, крепящих лицевую крышку к основанию коммуникатора.
Кроме пломб коммуникаторы имеют датчик вскрытия крышки отсека для внешних соединений и установки SIM карт (электронные пломбы). Факты вскрытия и время вскрытия крышки фиксируются в журнале событий.
Программное обеспечение (далее - ПО) коммуникаторов разделено на метрологически значимую и метрологически незначимую (прикладную) части, которые объединены в единый файл, имеющий единую контрольную сумму.
ПО может быть проверено, установлено или переустановлено только на предприятии-изготовителе с использованием специальных программно-технических устройств. ПО не может быть считано из коммуникатора без применения специальных программно-технических устройств. Идентификационные данные ПО коммуникаторов приведены в таблице 2.
Версия программного обеспечения коммуникаторов должна быть не ниже версии, указанной в таблице 2 и должна быть указана в формуляре каждого коммуникатора.
Конструкция коммуникатора исключает возможность несанкционированного влияния на ПО. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» по Р 50.2.077.
Таблица 2 - Идентификационные данные ПО коммуникаторов
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | M18.00396 Рабочая программа МИР МК-01.А |
| Номер версии (идентификационный номер) ПО | 1.0.X.Y1) |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0х31БЕС507 |
| Номер версии, для которой рассчитан цифровой идентификатор ПО (алгоритм CRC32) | 1.0.1.012 |
| 1) версия метрологически значимой части ПО 1.0, специальными символами Х.У заменены элементы, отвечающие за метрологически незначимую (прикладную) часть ПО. | |
Основные метрологические и технические характеристики коммуникаторов представлены в таблице 3.
Метрологические характеристики коммуникаторов нормированы с учетом ПО.
Таблица 3 - Основные метрологические и технические характеристики коммуникаторов
| Наименование характеристики | Значение |
| Поправка хода внутренних часов (с коррекцией времени по источнику точного времени), с | ± 1 |
| Ход внутренних часов (без коррекции от источника точного времени), с/сут | ± 0,5 |
| Средняя наработка на отказ, ч, не менее | 290 000 |
| Средний срок службы, лет, не менее | 30 |
| Среднее время восстановления работоспособности, ч, не более | 1 |
| Габаритные размеры (высотахширинахглубина), мм | 198x132x76 |
| Масса, кг, не более | 0,7 |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -40 до +60 |
| Относительная влажность воздуха при температуре плюс 40 °С, %, не более | 93 |
наносится на устройства методом наклейки этикеток и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 - Комплект поставки коммуникатора
| Обозначение | Наименование | Количество | Примечание |
| М18.030.00.000 | Модем-коммуникатор МИР МК | 1 шт. | - |
| ИЦРМ-МП-181-18 | Методика поверки | 1 экз. | В виде pdf-файла |
| М18.030.00.000 РЭ | Руководство по эксплуатации | 1 экз. | В виде pdf-файла |
| М18.30.00.000 ФО | Формуляр | 1 экз. | - |
| М12.00327-01 | Программа КОНФИГУРАТОР ПРИБОРОВ УЧЕТА | 1 шт. | На компакт-диске |
| Примечание - допускается поставка руководства по эксплуатации, методики поверки и программного обеспечения на одном компакт-диске или их размещение в сети Интернет на сайте http://www.mir-omsk.ru. | |||
осуществляется по документу ИЦРМ-МП-181-18 «Модемы-коммуникаторы МИР МК. Методика поверки», утвержденному ООО «ИЦРМ» 19.10.2018 г.
Основные средства поверки:
- радиочасы МИР РЧ-02 (регистрационный номер в Федеральном информационном фонде 46656-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на формуляр в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.
приведены в эксплуатационном документе.
Модемы-коммуникаторы МИР МК. Технические условия. ТУ 26.20.16-002-51648151-2018
| Зарегистрировано поверок | 27293 |
| Поверителей | 2 |
| Актуальность данных | 19.11.2024 |
