| Номер в госреестре | 73641-18 |
| Наименование СИ | Системы контроля параметров бурения |
| Обозначение типа СИ | ДЭЛ-150 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «Петролайн-А» (ООО НПП «Петролайн-А»), Республика Татарстан, г.о. город Казань, г. Казань |
| Год регистрации | 2018 |
| Срок свидетельства | 20.12.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы контроля параметров бурения ДЭЛ-150 (далее - СКПБ ДЭЛ-150) представляют собой комплексы программно-технические и предназначены для измерений сигналов силы и напряжения постоянного электрического тока, получаемых от первичных измерительных преобразователей, обработки цифровых и дискретных сигналов от первичных измерительных преобразователей, а также регистрации и отображения результатов измерений.
Принцип действия СКПБ ДЭЛ-150 основан на аналого-цифровом преобразовании сигналов силы и напряжения постоянного электрического тока от первичных измерительных преобразователей, не входящих в состав СКПБ ДЭЛ-150, обработке цифровых и дискретных сигналов от первичных измерительных преобразователей, не входящих в состав СКПБ ДЭЛ-150, регистрации, визуализации данных и дальнейшем их хранение и накопление.
СКПБ ДЭЛ-150 строятся по модульному принципу и могут состоять из следующих компонентов: модуля управления МУ-150/МУ-150(Е), преобразователя аналоговых сигналов ПС-150, модуля коммутации МК-140/МК-140 ГАЗ, модуля индикации МИ-140/МИ-140С.
Модуль управления МУ-150/МУ-150(Е) предназначен для получения данных в цифровом виде от преобразователя сигналов ПС-150, цифровых и дискретных первичных измерительных преобразователей, регистрации, визуализации, сигнализации и выдачи управляющих сигналов. МУ-150(Е) - модификация модуля управления с Ethernet-модулем.
Модуль коммутации МК-140 предназначен для увеличения количества подключаемых первичных измерительных преобразователей к системе.
Модуль коммутации МК-140 ГАЗ предназначен для увеличения количества подключаемых первичных измерительных преобразователей газоанализаторов/сигнализаторов в систему.
Преобразователь аналоговых сигналов ПС-150 предназначен для измерения и преобразования сигналов силы и напряжения постоянного электрического тока в цифровой сигнал и передачи их в модуль управления МУ-150/МУ-150(Е).
Модуль индикации МИ-140/МИ-140С предназначен для дублирования величин контролируемых параметров, отображаемых на дисплее модуля управления.
Данные о величине измеренных аналоговых сигналов после преобразования в цифровой сигнал поступают в модуль управления МУ-150/МУ-150(Е) по RS-485 Modbus RTU/ASCII.
К цифровым входам МУ-150/МУ-150(Е) и МК-140/МК-140ГАЗ подключаются средства измерений с цифровым выходным сигналом RS-485.
Количество подключаемых датчиков к модулю управления МУ-150/МУ-150(Е) или к модулю коммутации МК-140/МК-140(ГАЗ) определяется количеством параметров, которые необходимо контролировать.
СКПБ ДЭЛ-150 подключаются к персональному компьютеру мастера.
Блок-схема СКПБ ДЭЛ-150 представлена на рисунке 1.

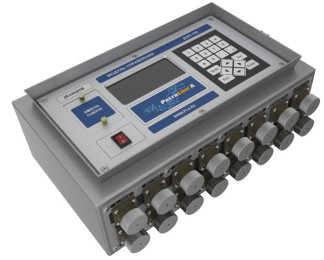

Модуль управления МУ-150/МУ-150(Е) представлен на рисунке 2.
Модуль коммутации МК-140 представлен на рисунке 3.
Модуль коммутации МК-140 ГАЗ представлен на рисунке 4.
Преобразователь сигналов ПС-150 представлен на рисунке 5.
Модуль индикации МИ-140 представлен на рисунке 6.
Модуль индикации МИ-140С представлен на рисунке 7.
Система контроля параметров бурения ДЗЛ-150
Рабочее место мпствра '
| ПК | |
| Модуль упрабления | |||
| МЧ-150 | |||
| ^ ^ ^ ^ ^ | 4 <с | ffS-4S5 | |
| RS-485 | |||
Првобр азабатель сигнплоб
ПС-150
Модуль индикации
ми-ио
Модуль коммутации
мк-ио
|_|_| 1_|_1 i^p i^p i^j '.р~т ?—
Преобр азабатель ги?нд/зоб
ПС-150
*
Рисунок 1 - Блок схема СКПБ ДЭЛ-150
&
а
Пломбирование СКПБ ДЭЛ-150 не предусмотрено.
Программное обеспечение (ПО) СКПБ ДЭЛ-150 функционально разделено на ПО преобразователя сигналов ПС-150 «PS150» и ПО модуля управления МУ-150 «DEL150».
ПО «PS150» предназначено для конфигурирования диапазонов входных сигналов, настройки основных параметров работы и визуализации измеренных значений преобразователем сигналов. ПО «PS150» устанавливается в энергонезависимую память преобразователя сигналов на заводе-изготовителе. В процессе эксплуатации изменение ПО возможно только с помощью специализированного программатора (не входит в комплект поставки). Конструкция СИ исключает возможность несанкционированного влияния на ПО «DEL150». Уровень защиты ПО «PS150» «высокий» в соответствии с Р 50.2.077-2014.
ПО «DEL150» предназначено для конфигурирования настройки основных параметров работы и визуализации измеренных значений модулем управления МУ-150/МУ-150(Е). ПО «DEL150» устанавливается в энергонезависимую память модуля управления на заводе-изготовителе. В процессе эксплуатации изменение ПО возможно только с помощью специализированного программатора (не входит в комплект поставки). Конструкция СИ исключает возможность несанкционированного влияния на ПО «DEL150». Уровень защиты ПО «PS150» «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО модулей в составе СКПБ ДЭЛ-150
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | PS150 | DEL150 |
| Номер версии (идентификационный номер) ПО | Не ниже 01.02 | Не ниже 10.01 |
| Цифровой идентификатор ПО | Не используется | |
Метрологические характеристики СКПБ ДЭЛ-150 приведены в таблице 2. Основные технические характеристики СКПБ ДЭЛ-150 приведены в таблице 3.
Таблица 2 - Метрологические характеристики СКПБ ДЭЛ-150
| Наименование | Значение |
| Диапазоны измерений силы постоянного тока, мА | от 0 до 20 от 4 до 20 |
| Диапазон измерений напряжения постоянного тока, В | от 0 до 10 |
| Пределы допускаемой приведенной (к верхнему пределу) погрешности измерений силы и напряжения постоянного тока, % | ±0,25 |
Таблица 3 - Основные технические характеристики СКПБ ДЭЛ-150
| Наименование | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от -45 до +65 80 от 97,3 до 104,6 |
| Количество измерительных каналов ПС-150 | 2 |
| Количество разъемов для подключаемых устройств - МУ-150/МУ-150(Е) - МК-140 - МК-140 ГАЗ | 13 12 10 |
| Параметры питания: - напряжение постоянного тока, В | от 12 до 30 |
| Цифровой интерфейс связи между модулями | RS-485 |
| Скорость обмена по интерфейсу RS-485, бит/с | 57600 |
| Протокол связи, используемый для передачи информации между модулями | ModBus RTU/ASCII |
| Максимальная длина линии связи RS-485 ПС-150 с МУ-150 при передаче цифрового сигнала, м, не более | 100 |
| Степень защиты корпуса по ГОСТ 14254-2015: - модуль управления МУ-150 - модуль коммутации МК-140 - преобразователь сигналов ПС-150 - модуль индикации МИ-140/МИ-140С | IP54 IP54 IP65 IP65 |
| Средний срок службы, лет, не менее | 10 |
| Наименование | Значение |
| Маркировка взрывозащиты - модуль управления МУ-150 - модуль коммутации МК-140 - преобразователь сигналов ПС-150 - модуль коммутации МИ-140/МИ-140С | [Ех ib Gb] IIA [Ех ib Gb] IIA 1Ех ib IIA T3 Gb 1Ех ib IIA T3 Gb |
Таблица 4 - Массогабаритные параметры СКПБ ДЭЛ-150
| МУ-150 | МК- 140/МК-140 ГАЗ | ПС-150 | МИ-140/МИ-140С | |
| Габаритные размеры, мм, не более: - высота | 140 | 140 | 65 | 65 |
| - ширина | 280 | 280 | 95 | 445 |
| - длина | 370 | 370 | 155 | 555 |
| Масса, кг, не более | 10 | 10 | 1,5 | 9 |
наносится на титульный лист эксплуатационной документации типографским способом и на маркировочную табличку модуля управления МУ-150/МУ-150(Е) фотохимической печатью (штемпелеванием).
Таблица 5 - Комплектность средств измерений
| № п/п | Наименование | Обозначение | Количество |
| 1 | Модуль управления | МУ-150 / МУ-150(Е) | |
| 2 | Модуль коммутации | МК-140 / МК-140 ГАЗ | В |
| 3 | Преобразователь сигналов | ПС-150 | соответствии |
| 4 | Модуль индикации | МИ-140/МИ-140С | с заказом |
| 5 | Кабель связи | - | |
| 6 | Паспорт | ПЛА150.000.100.100ПС | 1 экз. |
| 7 | Руководство по эксплуатации (РЭ) | ПЛА150.000.100.100РЭ | 1 экз. |
| 8 | Тара упаковочная | - | 1 шт. |
осуществляется по документу МИ 2539-99 «ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор многофункциональный портативный Метран 510-ПКМ, (регистрационный номер в Федеральном информационном фонде № 26044-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
ТУ 2899-015-56347017-2018 «Система контроля параметров бурения ДЭЛ-150 (СКПБ ДЭЛ-150). Технические условия»
