| Номер в госреестре | 73644-18 |
| Наименование СИ | Анализаторы порошков |
| Обозначение типа СИ | ВТ-1000, ВТ-1001, PowderPro M1, PowderPro A1 |
| Изготовитель | "Bettersize Instruments Ltd.", Китай |
| Год регистрации | 2018 |
| Срок свидетельства | 27.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы порошков ВТ-1000, ВТ-1001, PowderPro M1, PowderPro A1 (далее -анализаторы) предназначены для измерений углов, объема сыпучих твердых материалов в соответствии с аттестованными (стандартизованными) методиками (методами) измерений (при использовании в сфере Государственного регулирования обеспечения единства измерений).
Принцип действия анализаторов основан на измерении углов между горизонтальной плоскостью и поверхностью укладки исследуемого образца (порошка), объема, заполняемого исследуемым образцом (порошком) и массы сыпучих твердых материалов (порошков) при помощи лабораторных весов II (высокого) класса точности. Результаты измерений позволяют характеризовать свойства сыпучих твердых материалов (порошков), таких как объемная плотность, насыпная плотность, сыпучесть, дисперсность, слеживаемость, способность спрессовывания, угол естественного откоса.
Анализаторы представляют собой автоматизированные комплексы, состоящие из диспергатора, вибросита, через которое анализируемый образец поступает в измерительную камеру со специальной вращающейся платформой, угломера и комплекта измерительных ячеек
3 3
двух типов: металлических цилиндров объемом 25 см и 100 см и градуированных стеклянных цилиндров объемом 25 см3 и 100 см3 с ценой деления 1 см3.
Анализаторы выпускаются четырех моделей: ВТ-1000, ВТ-1001, PowderPro M1, PowderPro A1, которые отличаются степенью автоматизации.

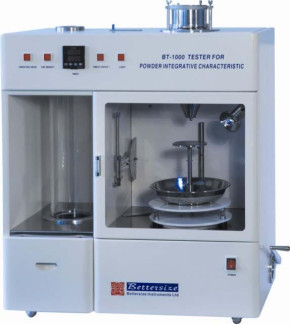

Общий вид анализаторов, обозначение места нанесения знака поверки представлены на рисунках 1 и 2.
Пломбирование анализаторов не предусмотрено.
Анализаторы моделей ВТ-1001 и PowderPro A1 оснащены встроенным программным обеспечением, позволяющим контролировать процесс измерений, осуществлять сбор экспериментальных данных и передавать их на персональный компьютер или смартфон.
Уровень защиты программного обеспечения анализаторов моделей ВТ-1001 и PowderPro A1 от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения анализаторов моделей ВТ-1001 и PowderPro A1
| Идентификационные данные (признаки) | Значение для модели | |
| ВТ-1001 | PowderPro A1 | |
| Идентификационное наименование ПО | VT1001 | PowderPro A1 |
| Номер версии (идентификационный номер) ПО | не ниже 1.0 | не ниже 2.0 |
| Цифровой идентификатор | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальные значения объемов измерительных ячеек, см3 | 100 25 |
| Пределы допускаемой абсолютной погрешности номинального объема измерительной ячейки, см3 | ± 1,0 |
| Диапазоны измерений объемов стеклянных измерительных ячеек, см3 | от 2 до 25 от 15 до 100 |
| Пределы допускаемой абсолютной погрешности измерений объема стеклянной измерительной ячейки, см3 | ± 1,0 |
| Диапазон измерений углов, ° | от 0 до 90 |
| Пределы допускаемой абсолютной погрешности измерений углов, ° | ± 1,0 |
| Наименование характеристики | Значение |
| Масса, кг, не более | 50 |
| Габаритные размеры, мм, не более: | |
| - высота | 700 |
| - ширина | 600 |
| - длина | 400 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 80 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | 220±22 |
| - частота переменного тока, Гц | 50/60 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Анализатор порошков | ВТ-1000 / ВТ-1001 / PowderPro M1 / PowderPro A1 | 1 шт. |
| - весы (II) высокого класса точности | - | опция |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 24-251-2018 | 1 экз. |
осуществляется по документу МП 24-251-2018 «ГСИ. Анализаторы порошков ВТ-1000, ВТ-1001, PowderPro M1, PowderPro A1. Методика поверки», утвержденному ФГУП «УНИИМ» «22» августа 2018 г.
Основные средства поверки:
- рабочий эталон единицы массы 3-го разряда по ГОСТ 8.021-2015 (весы II (высокого) класса точности по ГОСТ R OIML 76-1-2011);
- рабочий эталон единицы плоского угла 4-го разряда в соответствии с Приказом Федерального агентства по техническому регулированию и метрологии от 19.01.2016 №22;
- рабочий эталон единицы температуры 3-го разряда второй части поверочной схемы по ГОСТ 8.558-2009 в диапазоне от 15 до 25 °С, регистрационный номер в Федеральном информационном фонде № 50256-12.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на лицевую часть анализатора, как показано на рисунках 1, 2.
ГОСТ 27802-93 Глиноземы. Метод определения угла естественного откоса.
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Приказ Федерального агентства по техническому регулированию и метрологии от 19.01.2016 №22 Об утверждении Государственной поверочной схемы для средств измерений плоского угла
Техническая документация фирмы-изготовителя «Bettersize Instruments Ltd.»
