| Номер в госреестре | 73646-18 |
| Наименование СИ | Спектрофотометры |
| Обозначение типа СИ | Evolution 350 |
| Изготовитель | ?ма "Thermo Fisher Scientific", США |
| Год регистрации | 2018 |
| Срок свидетельства | 27.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Спектрофотометры Evolution 350 (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов различного происхождения в ультрафиолетовом и видимом участках спектра в диапазоне длин волн от 190 до 1100 нм.
Принцип действия спектрофотометров основан на измерении отношения двух световых потоков, прошедших через канал сравнения и канал образца в кюветном отделении. Монохроматор в качестве диспергирующего элемента использует вогнутую дифракционную решетку. Источником света служит импульсная ксеноновая лампа. Монохроматический луч от монохроматора при помощи полупрозрачного зеркала разделяется на пучки, направляемые на исследуемый и на эталонный образцы, и направляется в кюветное отделение. Прошедший через образец пучок затем попадает на детекторы, в качестве которых используются высокочувствительные фотодиоды.
Спектрофотометры имеют спектральную ширину щели, которая может изменяться: 0,1; 0,5; 1,0; 1,5; 2,0 и 4,0 нм. Оптическая система спектрофотометров базируется на монохроматоре Эберта.
Конструктивно спектрофотометры выполнены в виде настольных приборов и состоят из основного блока спектрофотометра с кюветным отделением, персональный компьютер, подключаемый к спектрометрам, установлен отдельно.

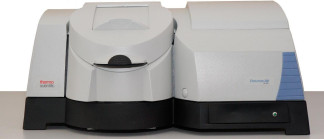

Общий вид спектрофотометров представлен на рисунке 1.
Обозначение места нанесения маркировки и знака поверки представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Место нанесения маркировки
Спектрофотометры Evolution 350 функционируют под управлением автономного специального программного обеспечения «INSIGHT» (далее - ПО), установленного на персональный компьютер или планшет. Программное обеспечение осуществляет функции cбора, обработки и представления измерительной информации, настройки параметров измерения, построения градуировочных графиков по стандартам, печати и сохранения результатов анализа.
Программное обеспечение записано в энергонезависимой памяти персонального компьютера. Невозможно несанкционированное изменение ПО, доступ к программному обеспечению исключён посредством ограничения прав учетной записи пользователя.
Идентификационные данные программного обеспечения приведены в таблице 1.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | INSIGHT |
| Номер версии (идентификационный номер) ПО, не ниже | 2.4.000 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
Метрологические и основные технические характеристики
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон, нм | от 190 до 1100 |
| Пределы допускаемой абсолютной погрешности установки длины волны в спектральном диапазоне, нм: - от 190 до 700 вкл. | ±0,5 |
| - св. 700 до 1100 | ±1,0 |
| Диапазон измерений спектрального коэффициента направленного пропускания (СКНП), % | от 2,0 до 92,0 |
| Пределы допускаемой относительной погрешности при измерении СКНП 1), % | ±3,0 |
| Пределы допускаемой абсолютной погрешности при измерении СКНП 2), % | ±0,5 |
| 1) Для светофильтров №№ с 1 по 5, 9, 10 2) Для светофильтров №№ с 6 по 8, 11, 12 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диапазон показаний - оптической плотности, Б - спектрального коэффициента направленного пропускания (СКНП), % | от -6 до 6 от 0 до 100 |
| Спектральная ширина щели, нм, не более | 0,5; 1,0; 1,5; 2,0; 4,0 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 240 от 50 до 60 |
| Потребляемая мощность, В • А, не более | 150 |
| Габаритные размеры средства измерений, мм, не более - высота - ширина - длина | 380 530 610 |
| Масса, кг, не более | 22 |
| Условия эксплуатации: »-» о/"ч - температура окружающей среды, С - относительная влажность, %, не более - атмосферное давление, кПа | от +18 до +35 70 от 84 до 106 |
наносится на титульный лист руководства по эксплуатации методом печати и на корпус спектрофотометра методом наклеивания.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Спектрофотометры Evolution 350 | - | 1 шт. |
| USB-флэшка с программным обеспечением INSIGHT | - | 1 шт. |
| USB-кабель | - | 1 шт. |
| Сетевой шнур | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 048.Д4-18 | 1 экз. |
осуществляется по документу МП 048.Д4-18 «ГСИ. «Спектрофотометры Evolution 350. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 27 июня 2018 г.
Основные средства поверки:
Комплект светофильтров КНС-10.5 (регистрационный номер в Федеральном информационном фонде 43463-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на корпус спектрофотометра (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
ГОСТ 8.557-2007 ГСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм
Техническая документация корпорации «Thermo Fisher Scientific», США
