| Номер в госреестре | 73654-18 |
| Наименование СИ | Устройства для измерений углов установки колес автомобилей под товарным знаком "JOHN BEAN" |
| Обозначение типа СИ | V2100, V2280 |
| Изготовитель | "Snap-on Equipment S.r.l. a Unico Socio", Италия |
| Год регистрации | 2018 |
| Срок свидетельства | 27.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства для измерений углов установки колес автомобилей под товарным знаком JOHN BEAN серий V2100, V2280 (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.
Устройства обеспечивают измерение следующих параметров:
- углов развала колес;
- углов схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Действие устройств осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).
Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью встроенного или стандартного персонального компьютера.
В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.
Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.
Устройства серии V2100 конструктивно состоят из стационарной стойки, на которой на поворотном устройстве (только для модификаций V2100 TILT, V2100 TILT KIT) закреплена балка с видеокамерами. На стойке также закреплена полка с встроенным компьютером, клавиатурой и компьютерной мышью. Также в полке может быть расположен принтер. Над полкой на стойке устанавливается жидкокристаллический монитор. На стойке имеются кронштейны, на которых хранятся 4 светоотражающих мишени с адаптерами крепления к колёсам диагностируемого транспортного средства.
Устройства серии V2280 конструктивно состоят из стационарной стойки, являющейся направляющей для подъёмного устройства (только для модификаций V2280 LIFT AC400; V2280 LIFT AC400 KIT), на котором закреплена балка с видеокамерами, и приборной стойки. Приборная стойка имеет передвижной тип конструкции и включает в себя персональный компьютер с устройствами ввода: клавиатурой, компьютерной мышью. На приборной стойке также устанавливается жидкокристаллический монитор. В нижней части приборной стойки может быть расположен принтер и хранятся 4 светоотражающих мишени с адапетрами крепления к колёсам диагностируемого транспортного средства.
Выпускаются следующие модификации устройств: устройства V2100, V2100 KIT, V2100 TILT, V2100 TILT KIT (с универсальными адаптерами для крепления мишеней на колёсах автомобилей); устройства V2280, V2280 KIT, V2280 LIFT, V2280 LIFT KIT (с универсальными адаптерами для крепления мишеней на колёсах автомобилей) и устройства V2280 AC400; V2280 AC400 KIT; V2280 LIFT AC400; V2280 LIFT AC400 KIT (с адаптерами для быстрого крепления мишеней за шины диагностируемого транспортного средства).
Модификации различаются между собой дизайном и комплектностью поставки.

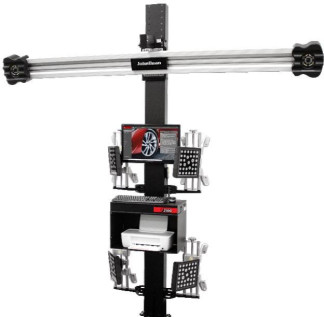

Общий вид устройств представлен на рисунках 1 - 2.
Для ограничения доступа к определённым частям и в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпусов видеокамер, блока обработки информации, поступающей с видеокамер, а также корпуса персонального компьютера.
Для работы с устройствами применяется встроенное программное обеспечение (далее -ВПО), которое устанавливается в энергонезависимую память блока обработки информации, поступающей с видеокамер. ВПО служит для управления функциональными возможностями устройств, проведения измерений и обработки их результатов.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное наименование ПО | ВПО |
| Номер версии (идентификационный номер ПО), не ниже | 2.3.0 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Угол развала колес | |
| Диапазон измерений, ° | ±15 |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±6 |
| Угол схождение колес | |
| Диапазон измерений, ° | ±25 |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±5 |
| Угол поперечного наклона оси поворота управляемых колес | |
| Диапазон измерений, ° | ±30 |
| Пределы допускаемой абсолютной погрешности измерений, ' | ±6 |
| Наименование характеристики | Значение |
| Угол продольного наклона оси поворота управляемых колес | |
| Диапазон измерений, ° Пределы допускаемой абсолютной погрешности измерений, ' | ±30 ±6 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Серия | V2100 | V2280 |
| Г абаритные размеры (ДхШ*В), мм, не более - светоотражающие мишени - стойка с видеокамерами - приборная стойка - полка | 110x250x240 2800x510x2750 800x1270x1580 | 110x250x240 2800x510x2750 1630x670x1630 |
| Масса, кг, не более | 235 | |
| Диапазон рабочих температур, °С | от +10 до +35 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | 220+22-33 50±1 | |
наносится на приборную стойку или полку устройств и на титульный лист руководства по эксплуатации методом печати.
Таблица 4 - Комплектность средства измерений
| Наименования компонентов | Обозначе ние | Количество для модификации, шт. | |||||||
| 0 0 21 > | н нч 0 0 21 > | V2100 TILT | V2100 TILT KIT | 0 о 4 О < 00 88 22 22 > > | T I K 0 о £ О W < 0 0 88 22 22 > > | V2280 LIFT V2280 LIFT AC400 | V2280 LIFT KIT V2280 LIFT AC400 KIT | ||
| Монитор | - | 1 | - | 1 | - | 1 | - | 1 | - |
| Светоотражающие мишени с адаптерами | 4 | ||||||||
| Встроенный компьютер, клавиатура, компьютерная мышь | 1 | ||||||||
| Персональный компьютер, клавиатура, компьютерная мышь | 1 | ||||||||
| Принтер | - | 1 | - | 1 | - | 1 | - | 1 | - |
| Приборная стойка | - | - | 1 | ||||||
| Стойка для крепления балки с видеокамерами с полкой | 1 | ||||||||
| Поворотное устройство для балки с видеокамерами | 1 | 1 | |||||||
| Стойка-направляющая для подъёмного устройства | 1 | 1 | |||||||
| Наименования компонентов | Обозначение | Количество для модификации, шт. | ||||||||
| 0 0 21 2V | T I K 0 0 21 2V | V2100 TILT | V2100 TILT KIT | V2280 V2280 AC400 | T I K 0 о £ О KA 0 0 88 22 22 > > | V2280 LIFT V2280 LIFT AC400 | V2280 LIFT KIT V2280 LIFT AC400 KIT | |||
| Подъёмное устройство для балки с видеокамерами | 1 | 1 | ||||||||
| Балка с видеокамерами | - | 1 | ||||||||
| Подъёмное устройство держателя (балки) видеокамер (сервопривод подъёма-опускания) | 1 | 1 | ||||||||
| Руководство по эксплуатации на русском языке | 1 | |||||||||
| Методика поверки | МП АПМ 89-18 | 1 | ||||||||
осуществляется по документу МП АПМ 89-18 «Устройства для измерений углов установки колес автомобилей под товарным знаком JOHN BEAN серий V2100, V2280. Методика поверки», утверждённому ООО «Автопрогресс-М» «25» сентября 2018 г.
Основные средства поверки:
- квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);
- установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
