Устройства для измерений углов установки колес автомобилей под товарным знаком "HOFMANN" GEOLINER 630, GEOLINER 660, 73655-18

Назначение

Устройства для измерений углов установки колес автомобилей под товарным знаком HOFMANN серий GEOLINER 630, GEOLINER 660 (далее - устройства) предназначены для измерений углов установки управляемых и неуправляемых колес автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

Действие устройств осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).

Управление процессом измерений, обработка и выдача результатов измерений проводится с помощью встроенного или стандартного персонального компьютера, размещенного в приборной стойке.

В память персонального компьютера устройства заложена база данных на большое количество моделей автомобилей. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Устройства обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.

Устройства серии GEOLINER 630 конструктивно состоят из стационарной стойки, на которой на поворотном устройстве (только для модификаций GEOLINER 630 TILT, GEOLINER 630 TILT KIT) закреплена балка с видеокамерами. На стойке также закреплена полка с встроенным компьютером, клавиатурой и компьютерной мышью. Также в полке может быть расположен принтер. Над полкой на стойке устанавливается жидкокристаллический монитор. На стойке имеются кронштейны, на которых хранятся 4 светоотражающих мишени с адаптерами крепления к колёсам диагностируемого транспортного средства.

Устройства серии GEOLINER 660 конструктивно состоят из стационарной стойки, являющейся направляющей для подъёмного устройства (только для модификаций GEOLINER 660 LIFT AC400; GEOLINER 660 LIFT AC400 KIT), на котором закреплена балка с видеокамерами, и приборной стойки. Приборная стойка имеет передвижной тип конструкции и включает в себя персональный компьютер с устройствами ввода: клавиатурой, компьютерной мышью. На приборной стойке также устанавливается жидкокристаллический монитор. В нижней части приборной стойки может быть расположен принтер и хранятся 4 светоотражающих мишени с ада-петрами крепления к колёсам диагностируемого транспортного средства.

Выпускаются следующие модификации устройств: устройства GEOLINER 630, GEOLI NER 630 TILT, GEOLINER 630 KIT, GEOLINER 630 TILT KIT (с универсальными адаптерами для крепления мишеней на колёсах автомобилей); устройства GEOLINER 660, GEOLINER 660 KIT, GEOLINER 660 LIFT, GEOLINER 660 LIFT KIT (с универсальными адаптерами для крепления мишеней на колёсах автомобилей) и устройства GEOLINER 660 AC400, GEOLINER 660 AC400 KIT, GEOLINER 660 LIFT AC400, GEOLINER 660 LIFT AC400 KIT (с адаптерами для быстрого крепления мишеней за шины диагностируемого транспортного средства).

Модификации различаются между собой дизайном и комплектностью поставки.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование стыка между деталями корпусов видеокамер, блока обработки информации, поступающей с видеокамер, а также корпуса персонального компьютера.

Рисунок 2 - Общий вид устройств для измерений углов установки колес автомобилей под товарным знаком GEOLINER серии 660

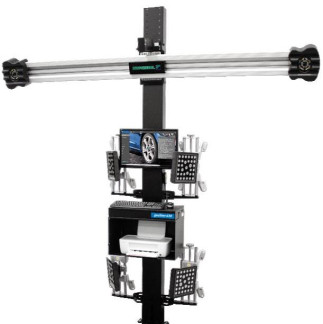

Рисунок 1 - Общий вид устройств для измерений углов установки колес автомобилей под товарным знаком GEOLINER серии 630

Программное обеспечение

Для работы с устройствами применяется встроенное программное обеспечение (далее -ВПО), которое устанавливается в энергонезависимую память блока обработки информации, поступающей с видеокамер. ВПО служит для управления функциональными возможностями устройств, проведения измерений и обработки их результатов.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077 - 2014. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Знак утверждения типа

наносится на приборную стойку или полку устройств и на титульный лист руководства по эксплуатации методом печати.

Комплектность

Таблица 4 - Комплектность средства измерений

Поверка

осуществляется по документу МП АПМ 90-18 «У стройства для измерений углов установки колес автомобилей под товарным знаком HOFMANN серий GEOLINER 630, GEOLINER 660. Методика поверки», утверждённому ООО «Автопрогресс-М» «21» сентября 2018 г.

Основные средства поверки:

-    квадрант оптический КО-60М, ±120°, ПГ ±30'' (рег. № 26905-04);

-    установки угломерные на основе столов поворотных СТ-9 (рег. № 72318-18). Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия
