Штангенциркули ШЦ, ШЦК, ШЦЦ, 73659-18

Штангенциркули ТТТЦ, ШЦК, ШИП (далее по тексту - штангенциркули), предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	73659-18
Наименование СИ	Штангенциркули
Обозначение типа СИ	ШЦ, ШЦК, ШЦЦ
Изготовитель	Общество с ограниченной ответственностью Южно-Уральский Инструментальный Завод "КАЛИБР" (ООО ЮУИЗ "КАЛИБР"), г. Челябинск
Год регистрации	2018
Срок свидетельства	27.12.2029
МПИ (интервал между поверками)	1 год
Стоимость поверки	Узнать стоимость
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Штангенциркули изготавливаются с отсчетом по нониусу (ШЦ) или с отсчетом по круговой шкале (ШЦК), или с цифровым отсчетным устройством (ШЦЦ).

Принцип действия штангенциркулей ШЦ (рисунки 1, 4, 6) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей ШЦК (рисунок 2) основан на измерении линейных размеров методом непосредственной оценки по миллиметровым делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку. Круговая шкала вращается посредством подвижного ободка и блокируется стопорным винтом.

Принцип действия штангенциркулей типов ТТТТЩ (рисунки 3, 5, 7) основан на измерении линейных размеров с выводом показаний на жидкокристаллический (ЖК) экран цифрового отсчетного устройства. Отсчет размеров производится непосредственно считыванием показаний на ЖК экране цифрового отсчетного устройства, расположенного на рамке штангенциркуля. Также на рамке находятся кнопки включения/выключения штангенциркуля (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/inch) и др. Питание штангенциркулей осуществляется от встроенного источника питания. Корпус цифрового отчетного устройства может быть выполнен из пластика или металла. Штангенциркули имеют различный набор кнопок управления в зависимости от исполнения.

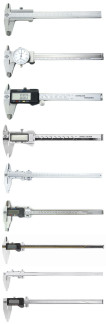

Штангенциркули изготавливаются следующих типов:

- I - двусторонние с глубиномером (рисунки 1-3);

- II - двусторонние (рисунки 4-5);

- III - односторонние (рисунки 6-7).

Штангенциркули состоят из штанги, рамки, зажимающего элемента, губок с кромочными измерительными поверхностями для измерений внутренних размеров (тип I), глубиномера (тип I), губок с плоскими измерительными поверхностями для измерений наружных размеров (тип I), губок с кромочными измерительными поверхностями для измерений наружных размеров (тип II) или без них (тип Ш), губок с плоскими и цилиндрическими измерительными поверхностями для измерений наружных и внутренних размеров соответственно (типы II, III).

Штангенциркули типов II, III оснащены устройством тонкой установки рамки со стопорным винтом.

Штангенциркули типа ШЦ с нижним пределом диапазона измерений отличным от нуля шкалу на участке от нулевой отметки до нижнего предела диапазона измерений не имеют.

а)

б)

Рисунок 7 - Общий вид штангенциркулей типа ШЦЦ-ТТТ

Пломбирование корпуса цифрового отсчетного устройства от несанкционированного доступа не предусмотрено.

Программное обеспечение

отсутствует.

Таблица 1 - Основные метрологические и технические характеристики

Модификация штангенцирку лей	Диапазон измерений наружных размеров, мм	Значение отсчета по нониусу (цена деления круговой шкалы, шаг дискретности цифрового отсчетного устройства), мм	Размер сдвинутых до соприкосновения губок с цилиндрическими поверхностями, мм
1	2	3	4
ШЦ-Т	от 0 до 125	0,02; 0,05; 0,1	—
	от 0 до 135	0,02; 0,05; 0,1	—
	от 0 до 150	0,02; 0,05; 0,1	—
	от 0 до 160	0,02; 0,05; 0,1	—
	от 0 до 200	0,02; 0,05; 0,1	—
	от 0 до 250	0,02; 0,05; 0,1	—
	от 0 до 300	0,02; 0,05; 0,1	—
ТТТТТ-ТТ	от 0 до 160	0,02; 0,05; 0,1	10
	от 0 до 200	0,02; 0,05; 0,1	10
	от 0 до 250	0,02; 0,05; 0,1	10
	от 0 до 300	0,02; 0,05; 0,1	10
	от 0 до 400	0,02; 0,05; 0,1	10; 20
	от 0 до 500	0,02; 0,05; 0,1	10; 20
	от 0 до 600	0,02; 0,05; 0,1	10; 20; 30
	от 0 до 800	0,02; 0,05; 0,1	10; 20; 30
	от 0 до 1000	0,02; 0,05; 0,1	10; 20; 30
	от 0 до 1250	0,02; 0,05; 0,1	20; 30
	от 0 до 1500	0,02; 0,05; 0,1	20; 30
	от 0 до 1600	0,02; 0,05; 0,1	20; 30
	от 0 до 2000	0,02; 0,05; 0,1	20; 30
	от 0 до 2500	0,02; 0,05; 0,1	20; 30
	от 0 до 3000	0,02; 0,05; 0,1	20; 30
	от 0 до 3500	0,02; 0,05; 0,1	20; 30; 40
	от 0 до 4000	0,02; 0,05; 0,1	20; 30; 40
	от 0 до 5000	0,02; 0,05; 0,1	20; 30; 40
	от 250 до 630	0,02; 0,05; 0,1	10; 20
	от 250 до 800	0,02; 0,05; 0,1	10; 20
	от 320 до 1000	0,02; 0,05; 0,1	10; 20; 30
	от 500 до 1250	0,02; 0,05; 0,1	10; 20; 30
	от 500 до 1600	0,02; 0,05; 0,1	10; 20; 30
	от 800 до 2000	0,02; 0,05; 0,1	10; 20; 30
ТТТТТ-ПТ	от 0 до 160	0,02; 0,05; 0,1	10
	от 0 до 200	0,02; 0,05; 0,1	10
	от 0 до 250	0,02; 0,05; 0,1	10

1	2	3	4
ТТТТТ-ПТ	от 0 до 300	0,02; 0,05; 0,1	10
	от 0 до 400	0,02; 0,05; 0,1	10; 20
	от 0 до 500	0,02; 0,05; 0,1	10; 20
	от 0 до 600	0,02; 0,05; 0,1	10; 20; 30
	от 0 до 800	0,02; 0,05; 0,1	10; 20; 30
	от 0 до 1000	0,02; 0,05; 0,1	10; 20; 30
	от 0 до 1250	0,02; 0,05; 0,1	20; 30
	от 0 до 1500	0,02; 0,05; 0,1	20; 30
	от 0 до 1600	0,02; 0,05; 0,1	20; 30
	от 0 до 2000	0,02; 0,05; 0,1	20; 30
	от 0 до 2500	0,02; 0,05; 0,1	20; 30
	от 0 до 3000	0,02; 0,05; 0,1	20; 30
	от 0 до 3500	0,02; 0,05; 0,1	20; 30; 40
	от 0 до 4000	0,02; 0,05; 0,1	20; 30; 40
	от 0 до 5000	0,02; 0,05; 0,1	20; 30; 40
	от 250 до 630	0,02; 0,05; 0,1	10; 20
	от 250 до 800	0,02; 0,05; 0,1	10; 20
	от 320 до 1000	0,02; 0,05; 0,1	10; 20; 30
	от 500 до 1250	0,02; 0,05; 0,1	10; 20; 30
	от 500 до 1600	0,02; 0,05; 0,1	10; 20; 30
	от 800 до 2000	0,02; 0,05; 0,1	10; 20; 30
ШЦК-Т	от 0 до 125	0,01; 0,02; 0,05; 0,1	-
	от 0 до 135	0,01; 0,02; 0,05; 0,1	-
	от 0 до 150	0,01; 0,02; 0,05; 0,1	-
	от 0 до 160	0,01; 0,02; 0,05; 0,1	-
	от 0 до 200	0,01; 0,02; 0,05; 0,1	-
	от 0 до 250	0,01; 0,02; 0,05; 0,1	-
	от 0 до 300	0,01; 0,02; 0,05; 0,1	-
ШЦЦ-Т	от 0 до 125	0,01	-
	от 0 до 135	0,01	-
	от 0 до 150	0,01	-
	от 0 до 160	0,01	-
	от 0 до 200	0,01	-
	от 0 до 250	0,01	-
	от 0 до 300	0,01	-
ШЦЦ-И	от 0 до 160	0,01	10
	от 0 до 200	0,01	10
	от 0 до 250	0,01	10
	от 0 до 300	0,01	10
	от 0 до 400	0,01	10; 20

1	2	3	4
ттттщ-п	от 0 до 500	0,01	10; 20
	от 0 до 600	0,01	10; 20; 30
	от 0 до 800	0,01	10; 20; 30
	от 0 до 1000	0,01	10; 20; 30
	от 0 до 1250	0,01	20; 30
	от 0 до 1500	0,01	20; 30
	от 0 до 1600	0,01	20; 30
	от 0 до 2000	0,01	20; 30
	от 0 до 2500	0,01	20; 30
	от 0 до 3000	0,01	20; 30
	от 0 до 3500	0,01	20; 30; 40
	от 0 до 4000	0,01	20; 30; 40
	от 0 до 5000	0,01	20; 30; 40
TTTTTTT-ITT	от 0 до 160	0,01	10
	от 0 до 200	0,01	10
	от 0 до 250	0,01	10
	от 0 до 300	0,01	10
	от 0 до 400	0,01	10; 20
	от 0 до 500	0,01	10; 20
	от 0 до 600	0,01	10; 20; 30
	от 0 до 800	0,01	10; 20; 30
	от 0 до 1000	0,01	10; 20; 30
	от 0 до 1250	0,01	20; 30
	от 0 до 1500	0,01	20; 30
	от 0 до 1600	0,01	20; 30
	от 0 до 2000	0,01	20; 30
	от 0 до 2500	0,01	20; 30
	от 0 до 3000	0,01	20; 30
	от 0 до 3500	0,01	20; 30; 40
	от 0 до 4000	0,01	20; 30; 40
	от 0 до 5000	0,01	20; 30; 40

Таблица 2 - Пределы допускаемой абсолютной погрешности измерений наружных размеров при температуре окружающей среды от плюс 15 до плюс 25 °С_

Измеряемая длина *, мм	Пределы допускаемой абсолютной погрешности измерений наружных размеров, мм
	при значении отсчета по нониусу, мм			с ценой деления круговой шкалы, мм				с шагом дискретности цифрового отсчетного устройства, мм
	0,02	0,05	0,1	0,01	0,02	0,05	0,1	0,01
от 0 до 100 включ. св. 100 до 200 включ.	±0,03	±0,05	±0,10	±0,03	±0,03	±0,05	±0,10	±0,03
св. 200 до 300 включ.	±0,04			±0,04	±0,04	±0,05	±0,10	±0,04
св. 300 до 400 включ.	±0,04			—				±0,04
св. 400 до 600 включ.	±0,05	±0,10						±0,05
св. 600 до 800 включ.	±0,06		±0,15					±0,06
св. 800 до 1000 включ.	±0,07							±0,07
св. 1000 до 1100 включ. св. 1100 до 1200 включ.	±0,09	±0,15						±0,09
св. 1200 до 1300 включ. св. 1300 до 1400 включ.	±0,10		±0,20					±0,10
св. 1400 до 1500 включ.	±0,11		±0,20					±0,11
св. 1500 до 2000 включ.	±0,14	±0,20	±0,25					±0,14
св. 2000 до 2500 включ.	±0,22	±0,25	±0,30					±0,22
св. 2500 до 3000 включ.	±0,26	±0,30	±0,35					±0,26
св. 3000 до 3500 включ.	±0,30	±0,35	±0,40					±0,30
св. 3500 до 4000 включ.	±0,34	±0,40	±0,45					±0,34
св. 4000 до 5000	±0,50	±0,55	±0,60					±0,50
Примечание: * - за измеряемую длину принимают номинальное расстояние между измерительными поверхностями губок

Таблица 3 - Пределы допускаемой абсолютной погрешности при измерении глубины, равной 20 мм

Пределы допускаемой абсолютной погрешности при измерении глубины, мм
при значении отсчета по нониусу, мм			с ценой деления круговой шкалы, мм				с шагом дискретности цифрового отсчетного устройства, мм
0,02	0,05	0,1	0,01	0,02	0,05	0,1	0,01
±0,03	±0,05	±0,10	±0,03	±0,03	±0,05	±0,10	±0,03

Таблица 4 - Отклонение размера, сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров и отклонение их от параллельности__

Отклонение размера, сдвинутых до соприкосновения губок, мм				Отклонение от параллельности, мм, не более
при значении отсчета по нониусу, мм			с шагом дискретности цифрового отсчетного устройства, мм	при значении отсчета по нониусу, мм			с шагом дискретности цифрового отсчетного устройства, мм
0,02	0,05	0,1	0,01	0,02	0,05	0,1	0,01
± 0,01	± 0,02	± 0,02	± 0,01	0,01	0,02	0,02	0,01

Таблица 5 - Расстояние между кромочными измерительными поверхностями губок для внутренних измерений штангенциркулей типа Т, установленных на размер 10 мм_

Расстояние между кромочными измерительными поверхностями губок, мм
при значении отсчета по нониусу, мм			с ценой деления круговой шкалы, мм				с шагом дискретности цифрового отсчетного устройства, мм
0,02	0,05	0,1	0,01	0,02	0,05	0,1	0,01
10+0.07 -0.02	Ю+0.07 1 - 0.02	Ю+0.07 -0.02	Ю+0.07 -0.02	Ю+0.07 1 - 0.02	Ю+0.07 -0.02	Ю+0.07 1 - 0.02	10+°0°072

Таблица 6 - Отклонение от параллельности кромочных измерительных поверхностей губок для внутренних измерений штангенциркулей типа Т, установленных на размер 10 мм_

Отклонение от параллельности, мм, не более
при значении отсчета по нониусу, мм			с ценой деления круговой шкалы, мм				с шагом дискретности цифрового отсчетного устройства, мм
0,02	0,05	0,1	0,01	0,02	0,05	0,1	0,01
0,01	0,02	0,02	0,01	0,01	0,02	0,02	0,01

Диапазон измерений, мм	l*, мм		li**, мм, не менее	12***, мм, не менее	Длина штанги, мм, не более
Диапазон измерений, мм	не менее	не более	li**, мм, не менее	12***, мм, не менее	Длина штанги, мм, не более
от 0 до 125	35	42	15	-	205
от 0 до 135	38		16	-	215
от 0 до 150	38			-	230
от 0 до 160	45	50		16	240
от 0 до 200	50	63		20	310
от 0 до 250	60	80		25	365
от 0 до 300	63	100	22	30	415
от 0 до 400	63	125	-	30	560
от 0 до 500	80	160		40	640
от 0 до 600		200		40	770
от 0 до 800				50	1060
от 0 до 1000				50	1260
от 0 до 1250	100	300		63	1520
от 0 до 1500					1780
от 0 до 1600					1880
от 0 до 2000					2300
от 0 до 2500	150	350		70	2800
от 0 до 3000		350			3540
от 0 до 3500		400			4040
от 0 до 4000	200	400			4540
от 0 до 5000	200	500			5540
от 250 до 630	80	200		40	800
от 250 до 800				50	1060
от 320 до 1000				63	1260
от 500 до 1250	100	300			1520
от 500 до 1600					1880
от 800 до 2000					2300
Примечание: - Вылет губок с плоскими измерительными поверхностями для измерений наружных размеров * - Вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров *** - Вылет губок с кромочными измерительными поверхностями для измерений наружных размеров

Наименование характеристики	Значение
Допуск плоскостности* и прямолинейности измерительных поверхностей губок на 100 мм длины, мм, не более	0,01
Допуск плоскостности* и прямолинейности измерительных поверхностей, мм, не более: - для штангенциркулей со значением отсчета по нониусу, с ценой деления круговой шкалы и шагом дискретности не более 0,05 мм и длиной большей стороны измерительной поверхности менее 40 мм; - для штангенциркулей со значением отсчета по нониусу и с ценой деления круговой шкалы 0,1 мм и длиной большей стороны измерительной поверхности менее 70 мм	0,004 0,007
Допуск прямолинейности торца штанги штангенциркулей типа Т, мм, не более	0,01
Допуск параллельности измерительных поверхностей губок для наружных измерений на 100 мм длины, мм, не более: - при значении отсчета по нониусу, цене деления круговой шкалы и шаге дискретности не более 0,05 мм; - при значении отсчета по нониусу и цене деления круговой шкалы 0,1 мм	0,02 0,03
Параметр шероховатости Ra плоских и цилиндрических измерительных поверхностей штангенциркулей по ГОСТ 2789-93, мкм, не более	0,32
Параметр шероховатости Ra измерительных поверхностей кромочных губок и плоских вспомогательных измерительных поверхностей штангенциркулей	0,63
Условия эксплуатации: - нормальная область значений температур, °С - рабочая область значений температур, °С Относительная влажность воздуха при температуре 20 °С, %, не более	+15 до +25 +5 до +35 80
Средний срок службы, лет, не менее	3
Примечание: * -требования к плоскостности относится только к измерительным поверхностям шириной более 4 мм

Знак утверждения типа

наносится на титульный лист паспорта типографским методом и на наружную поверхность футляра методом наклейки или лазерной маркировки.

Комплектность

Таблица 9 — Комплектность средств измерений

Наименование	Обозначение	Количество
Штангенциркуль	-	1 шт.
Элемент питания (для штангенциркулей ШЦЦ)	-	1 шт.
Футляр	-	1 шт.
Паспорт для штангенциркулей: ттттт ТТТТТК ШЦЦ	ТТТЦ.00.00.001 ПС ТТТТ1К.00.00.001 ПС ТТТТТТТ.00.00.001 ПС	1 экз.
Методика поверки	МП 203-57-2018	1 экз.

Поверка

осуществляется по документу МП 203-57-2018 Штангенциркули ШЦ, ШЦК, ТТТТЩ. Методика поверки, утвержденному ФГУП «ВНИИМС» 7 декабря 2018 г.

Основные средства поверки:

- меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;

- плоская стеклянная пластина ПИ60 (рег. № 197-70).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.

ТУ 26.51.33-001-04567838-2018 Штангенциркули ШЦ, ШЦК, ТТТТЩ. Технические условия.
