| Номер в госреестре | 73668-18 |
| Наименование СИ | Датчики расхода вихревые |
| Обозначение типа СИ | VFS и VFS QT |
| Изготовитель | "GRUNDFOS Holding A/S", Дания |
| Год регистрации | 2018 |
| Срок свидетельства | 29.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики расхода вихревые моделей VFS и VFS QT (далее - датчики) предназначены для измерений объемного расхода и температуры жидкости (далее - измеряемая среда) в трубопроводах и передачи результатов измерения в виде аналогового выходного сигнала.
Принцип действия датчиков основан на преобразовании частоты колебаний давления, возникающих в процессе вихреобразования за установленным в потоке телом обтекания. В проточной части датчика установлено тело обтекания, при обтекании которого с обеих его сторон попеременно возникают срывающиеся вихри, создающие пульсации давления, частота которых пропорциональна объемному расходу. Канал измерений температуры реализован на базе мостовой схемы Уитстона с включенными в нее тензорезисторами, соответствующим образом изменяющими свое электрическое сопротивление под действием температуры измеряемой среды, и эталонным резистором, расположенным вне зоны температурного воздействия измеряемой среды. При помощи микропроцессорного блока датчик высчитывает температуру и объемный расход измеряемой среды и преобразует измеренные значения в унифицированные выходные сигналы напряжения постоянного тока.
Конструктивно датчики состоят из трубопровода с телом обтекания и датчиком измерений перепадов давления с каналом измерения температуры измеряемой среды.
Датчики модели VFS комплектуются композитным подающим трубопроводом и датчиком давления с каналом измерения температуры и кабелем. Датчики модели VFS QT комплектуются композитной вставкой, подающим трубопроводом из нержавеющей стали и датчиком давления с каналом измерения температуры и кабелем.

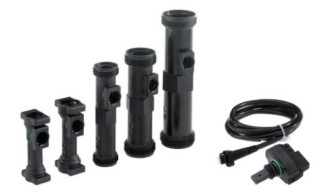

Фотографии общего вида датчиков приведены на рисунках 1 и 2.
Защиту от несанкционированного доступа к внутренним элементам датчиков обеспечивает наклейка (не повредив которую невозможно разобрать датчик). Место нанесения наклейки изготовителя в соответствии с рисунком 3.
Датчики имеют встроенное программное обеспечение (ПО), устанавливаемое в энергонезависимую память при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование программного обеспечения (ПО) | Software VFS |
| Идентификационное наименование ПО/ Номер версии (идентификационный номер) ПО | 96736551^04.03.ХХ 97786703^00.00.ХХ 96927498^02.01.ХХ 96736553^01.00.ХХ 96575120^02.01.ХХ 96575122^02.02.ХХ 96619906^02.04.ХХ 96642155^02.05.ХХ 98932559т.0.00.ХХ 96619958^01.00.ХХ 98444563^00.02.ХХ 98976336^00.02.ХХ 98622590^00.02.ХХ 98822186^02.05.ХХ 98822189^02.06.ХХ 98493988^01.01.ХХ |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Нормирование метрологических характеристик датчиков проведено с учетом влияния
ПО.
Конструкция датчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Номенклатура типоразмеров датчиков в зависимости от диаметра условного прохода (Ду), диапазоны измерений температуры и объемного расхода, пределы допускаемой приведенной к диапазону измерений погрешности измерений объемного расхода (g) и пределы допускаемой абсолютной погрешности измерений температуры, приведены в таблице 2.
Основные технические характеристики приведены в таблице 3.
Таблица 2 - Метрологические характеристики
| Типоразмер датчика | Ду, мм | Диапазон измерений | g, % | |
| VFS | 10 | от 0,06 до 1,2 м3/ч от 0,12 до 2,4 м3/ч от 0,3 до 6 м3/ч от 0,6 до 12 м3/ч от 1,2 до 24 м3/ч | ±1,5 | |
| VFS QT | от 0,06 до 0,72 м3/ч от 0,06 до 0,9 м3/ч от 0,12 до 2,4 м3/ч от 0,3 до 6 м3/ч от 0,6 до 12 м3/ч | |||
| Канал измерения температуры | ||||
| Диапазон измерений температуры, °С | от 0 до +100 | |||
| Пределы допускаемой абсолютной погрешности измерения температуры, °С | ±2 | |||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Выходной аналоговый сигнал: - напряжение постоянного тока, В | от 0,5 до 3,5 |
| Напряжение питания постоянного тока, В | от 4,75 до 5,25 |
| Потребляемая мощность, Вт, не более | 0,05 |
| Измеряемая среда | вода |
| Рабочие условия измерений (для всех моделей): - температура измеряемой среды, °С - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа - рабочее давление среды, МПа, не более | от 0 до +100 от -25 до +60 95 от 84,0 до 106,7 1,6 |
| Г абаритные размеры, мм, не более | 180х47,3х80 |
| Масса, г, не более | 535 |
| Длина кабеля, м, не более | 3 |
| Степень защиты по ГОСТ 14254-2015: - с подключенным кабелем - без подключенного кабеля | IP 44 IP 20 |
| Среднее время наработки на отказ, ч, не менее | 20000 |
наносится типографским способом на титульный лист руководства по эксплуатации.
приведена в таблице 4.
| Наименование | Обозначение | Количество |
| Датчик расхода вихревой | VFS/ VFS QT | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МЦКЛ.0245.МП | 1 экз. |
осуществляется по документу МЦКЛ.0245.МП «Датчики расхода вихревые моделей VFS и VFS QT. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 13.07.2018 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.374-2013 (установка поверочная УП-65, регистрационный номер 27362-04);
- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000 (регистрационный номер 20580-06).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых датчиков с требуемой точностью.
Знак поверки наносится на бланк свидетельства о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.145-75 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений объемного расхода жидкости в диапазоне от 3 10-6 до 10 м3/с Техническая документация фирмы изготовителя
