| Номер в госреестре | 73669-18 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | SITRANS LH300 |
| Изготовитель | "Siemens AG", Германия; Производственная площадка: Фирма "Huba Control AG", Швейцария |
| Год регистрации | 2018 |
| Срок свидетельства | 29.12.2024 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления измерительные SITRANS LH300 (далее - преобразователи) предназначены для непрерывного преобразования значения гидростатического давления жидкости в унифицированный аналоговый выходной сигнал силы постоянного тока в диапазоне от 4 до 20 мА.
Принцип действия преобразователей основан на явлении тензоэффекта в материалах. Чувствительным элементом служит керамическая диафрагма с тензорезисторами, соединенными в мостовую схему. Под действием давления измеряемой среды мембрана прогибается, тензорезисторы меняют свое сопротивление, что приводит к разбалансу моста Уитстона. Сигнал разбаланса моста подается на электронный блок, где он преобразуется в выходной унифицированный сигнал силы постоянного тока.
Преобразователи состоят из встроенного керамического датчика, оборудованного мостом сопротивления Уинстона, и электронных компонентов, которые вместе с датчиком заключены в корпус из нержавеющей стали. Также в соединительном кабеле имеется вентиляционная трубка. Измерительная диафрагма надежно защищена от внешнего воздействия защитной крышкой.
Преобразователи выпускаются как во взрывозащищенном, так и в общепромышленном исполнении. Все модели преобразователей LH300, имеют цифровое обозначение: 7MF1575-*, где знаки (*) обозначают заданные пределы измерений внутри данной модели преобразователя, а также функциональные и конструктивные особенности преобразователя.

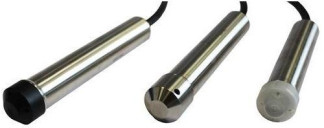

Общий вид средства измерений с защитными крышками из различных материалов представлен на рисунке 1.
материал крышки - PPE материал крышки - материал крышки - ETFE
(фениленоксидный сополимер) нержавеющая сталь (этилен-тетрафторэтилен)
Таблица 1 - Метрологические характеристики LH300 (7MF1575*)
| Наименование характеристики | Значение |
| Диапазоны преобразований гидростатического давления, МПа1 (м вод. ст.2) | от 0 до 1,6 (от 0 до 160) |
| Диапазон выходного сигнала, мА | от 4 до 20 |
| Пределы допускаемой приведенной основной погрешности преобразований гидростатического давления, % | ±0,33 |
| Пределы допускаемой приведенной дополнительной погрешности преобразований гидростатического давления от изменения температуры окружающей среды в диапазоне рабочих температур, %/10 °С | ±0,053 |
| Нормальные условия измерений: - температура окружающей среды, °С | от +20 до +25 |
| Примечания: 1 - допускается нормирование диапазона преобразований в других единицах величин давления, допущенных к применению в Российской Федерации; 2 - 1 м вод. ст. = 9806,65 Па; 3 - за нормирующую величину принимается диапазон преобразований. * - любой набор символов. | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga |
| Параметры электрического питания: - напряжение постоянного тока, В | от 10 до 33 (от 10 до 30)1 |
| Г абаритные размеры средства измерений с защитным колпачком, мм, не более - длина - диаметр | 170 30 |
| Масса (без кабеля), г, не более | 400 |
| Условия эксплуатации: - температура окружающей среды, °С | от -10 до +80 |
| Примечания: 1 - для искробезопасного и взрывозащищенного исполнения. | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь давления измерительный | SITRANS LH300 | 1 шт. |
| Защитная крышка | согласно заказу | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
Преобразователи давления эталонные ПДЭ-020 (Госреестр № 58668-14);
Мультиметр 3458A (Госреестр № 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Техническая документация фирмы «Siemens AG», Германия
| Зарегистрировано поверок | 11 |
| Поверителей | 3 |
| Актуальность данных | 16.09.2024 |
