| Номер в госреестре | 73670-18 |
| Наименование СИ | Расходомеры-счетчики жидкости ультразвуковые |
| Обозначение типа СИ | НОТА-Вд |
| Изготовитель | ООО НТЦ "Автоматизация, измерения, инжиниринг", г. Альметьевск |
| Год регистрации | 2018 |
| Срок свидетельства | 29.12.2024 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счётчики жидкости ультразвуковые НОТА-Вд (далее - расходомеры) предназначены для измерения объёмного расхода и объёма жидких сред.
Принцип действия ультразвукового расходомера основан на перемещении акустических колебаний движущейся средой. Расходомер формирует ультразвуковые сигналы (УЗС), направленные по и против потока жидкости и по измеренной разнице времён прохождения ультразвуковых сигналов по направлению потока жидкости в трубопроводе и против него рассчитывает объёмный расход жидкости.
Расходомер состоит из измерительной камеры (ИК) с двумя ультразвуковыми датчиками, датчиком температуры и датчиком давления, и корпуса, в котором расположен измеритель комбинированный.
Формирование УЗС производится двумя ультразвуковыми датчиками, установленными на измерительной камере расходомера. Работа ультразвуковых датчиков, образующих один измерительный канал, в режиме излучения и приёма происходит попеременно, обеспечивая распространение УЗС по и против потока жидкости. Датчик давления предназначен для измерения избыточного давления в измерительной камере расходомера Датчик температуры предназначен для измерения температуры жидкости, которая в дальнейшем используется для повышения точности вычисления расхода измерителем комбинированным.
Измеритель комбинированный преобразует принятые УЗС в цифровую форму, оценивает качество принятых сигналов по величине их ослабления при прохождении через измерительный тракт и коэффициенту корреляции с зондирующим сигналом, оценивает величину соотношения сигнал / шум и, по пригодным для дальнейшей обработке сигналам, осуществляет измерение разности времён задержки, по которой вычисляет объёмный расход жидкости в трубопроводе и передаёт данные об объёмном расходе на импульсный, дискретный и цифровой выходы расходомера.
Расходомер выводит информацию об измеренном расходе на внешние устройства с помощью импульсного, дискретного и цифрового выходов.
Напряжение питания импульсного выхода от 5 до 24 В. Рекомендуемое сопротивление нагрузки 3 кОм ± 10 %, при этом амплитуда импульсов от 4 до 24 В. Количество импульсов в секунду на импульсном выходе пропорционально измеренному расходу и обратно пропорционально весу импульса. Длительность импульса на импульсном выходе обратно пропорциональна количеству импульсов в секунду. Вес импульса устанавливается программным способом из ряда допустимых значений [0,1; 1; 10; 100; 1000] л/имп.
Передача информации по цифровому выходу осуществляется по интерфейсу RS-485 (скорость передачи 19200 Бод) в соответствии с протоколом Modbus RTU в качестве подчинённого устройства.
Дискретный выход содержит информацию о направлении потока: замкнутое состояние ключа соответствует положительному направлению потока жидкости в трубопроводе.
Расходомер выпускается в 5 модификациях, отличающихся номинальным диаметром (диаметром условного прохода): 32, 50, 100, 150, 200 мм. Каждая модификация выпускается в двух исполнениях, различающихся верхним пределом измерения давления: 1.6 МПа либо 4.0 МПа.
Для всех модификаций обеспечивается измерение расхода и объёма при протекании потока измеряемой жидкости как в прямом, так и в обратном направлении (реверс).
Расходомер имеет архив, обеспечивающий хранение в энергонезависимой памяти информации о результатах измерений и состоянии прибора. Объем архива не менее 1400 записей. Период архивирования может быть установлен в диапазоне от 30 минут до 24 часов с шагом 30 мин.
События, связанные с изменением настроек расходомера, фиксируются во встроенном журнале событий, хранящемся в энергонезависимой памяти расходомера. Объем журнала событий - не менее 450 записей.

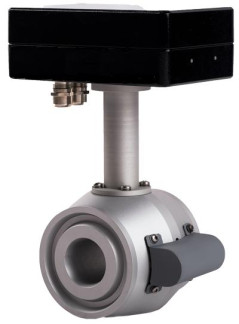

Внешний вид расходомера показан на рисунке 1.
Рисунок 1 - Внешний вид расходомера
Пломбирование осуществляется путём установки мастичной пломбы в пломбировочную чашку на защитной пластине, ограничивающей доступ к измерителю комбинированному.
Схема пломбировки расходомера приведена на рисунке 2.
Пломба обслуживающей организации
W
М-
\ч^АчЧЧЧЧ\Ч\\\\Т-
Т"
| 1-1 | \jjKv4 _ N | |
| Х5 | " N \ | |
| 1=1 | □ | \ _ \ " 4 хШ \ |
Ч \ \ \ Ч \ \ -\ 'ч \ \ 'У~Т~
Пломба изготовителя
Рисунок 2 - Места пломбирования расходомера
Программное обеспечение (ПО) расходомера представлено интегрированным (встроенным) ПО микроконтроллеров цифровой обработки сигналов (МК ЦОС) и обработки информации (МК ОИ), расположенных на печатной плате, размещённой внутри корпуса расходомера. Цифровой интерфейс информационного обмена с внешними устройствами выполнен защищённым и не позволяет оказывать влияние на встроенное ПО. Идентификационные признаки встроенного ПО расходомера указаны в таблицах 1 и 2.
Идентификационные данные встроенного программного обеспечения расходомера приведены в таблицах 1 и 2.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения микроконтроллеров цифровой обработки сигналов_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Digital Signal Processing |
| Номер версии (идентификационный номер ПО) | Не присвоен |
| Цифровой идентификатор ПО | Не требуется, исполняемый код недоступен для считывания и модификации |
Таблица 2 - Идентификационные данные программного обеспечения микроконтроллеров обработки информации_
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Information Processing |
| Номер версии (идентификационный номер ПО) | Не присвоен |
| Цифровой идентификатор ПО | Не требуется, исполняемый код недоступен для считывания и модификации |
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 3 - Диапазоны измерений и пределы допускаемой относительной погрешности измерений объёмного расхода и объёма_
| Диаметр условного прохода, мм | Диапазон расходов, м3/час | Пределы допускаемой относительной погрешности, % | |
| от | до | ||
| 32 | 0,2 | 0,8 | ±3,0 |
| 0,8 | 40,0 | ±1,5 | |
| 50 | 0,3 | 1,0 | ±3,0 |
| 1,0 | 100,0 | ±1,5 | |
| 100 | 1,0 | 3,0 | ±3,0 |
| 3,0 | 340,0 | ±1,5 | |
| 150 | 2,5 | 7,0 | ±3,0 |
| 7,0 | 750,0 | ±1,5 | |
| 200 | 4,0 | 13,0 | ±3,0 |
| 13,0 | 1350,0 | ±1,5 | |
Таблица 4 - Диапазоны измерений и пределы допускаемых погрешностей измерений температуры и избыточного давления_
| Наименование характеристики | Значение |
| Диапазон измерений температуры измеряемой среды, °С | от -5 до +125 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±1 |
| Диапазон измерения избыточного давления в измерительной камере, МПа | от 0 до 1,6 или от 0 до 4 |
| Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности измерений давления, %. | ±2 |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: Напряжение постоянного тока, В | от 9 до 24 |
| Потребляемая мощность, Вт, не более | 0,8 |
| Г абаритные размеры (ВхШхД), мм, не более DN32 | 51x226x130 |
| DN50 | 80х257х120 |
| DN100 | 139х319х140 |
| DN150 | 193х417х180 |
| DN200 | 249х469х200 |
| Масса, кг, не более DN32 | 7 |
| DN50 | 11 |
| DN100 | 15 |
| DN150 | 30 |
| DN200 | 42 |
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды (с учетом конденсации влаги) при температуре +30 °С и более низких температурах, % | от -45 до +70 от 84 до 106,7 до 100 |
| Средний срок службы, лет Средняя наработка на отказ, ч | 9 100 000 |
| Параметры измеряемой среды: - максимальное давление измеряемой среды, МПа - содержание механических примесей, г/л, не более - содержание свободного газа, %, не более - максимальный размер пузырьков газа, мм, не менее | 4 20 5 1 |
| Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931-2008 | Г руппа N2 |
| Степень защиты от проникновения пыли, посторонних тел и воды по ГОСТ 14254-2015 | IP 67 |
наносится на шильдик, прикреплённый к измерительной камере и в правом верхнем углу титульного листа руководства по эксплуатации типографским способом.
Комплект поставки расходомеров приведен в таблице 6.
Таблица 6 - Комплект поставки
| Наименование | Обозначение | Количество |
| Расходомер-счётчик жидкости ультразвуковой НОТА-Вд | А2ИН.407351.004 | 1 шт. |
| Источник питания | - | 1 шт. |
| Кабель связи | - | 1 1) 1 шт. 7 |
| Комплект монтажных частей | А2ИН.407351.004 Д2 | 1 1) 1 к-т. 7 |
| Расходомер-счётчик жидкости ультразвуковой НОТА-Вд. Паспорт | А2ИН.407351.004 ПС | 1 экз. |
| Расходомер-счётчик жидкости ультразвуковой НОТА-Вд. Руководство по эксплуатации | А2ИН.407351.004 РЭ | 1 экз. |
| Расходомер-счётчик жидкости ультразвуковой НОТА-Вд. Методика поверки | МП-157- RA.RU.310556-2018 | 1 экз. |
| 1) Примечание - позиции поставляются по отдельному заказу. | ||
осуществляется по документу МП-157-RA.RU.310556-2018 «Расходомеры-счётчики жидкости ультразвуковые НОТА-Вд. Методика поверки», утвержденному ФГУП «СНИИМ» 13 июля 2018 г. Основные средства поверки:
- установка поверочная «Взлет ПУ» (регистрационный номер 47543-11);
- частотомер электронно-счетный Ч3-63/3 (регистрационный номер 32499-06);
- манометр избыточного давления грузопоршневой МП-60 (регистрационный номер 31703-06);
- термометр лабораторный ТЛ-4 (регистрационный номер 303-91).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт, а также на расходомер в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
А2ИН.407351.004 ТУ Расходомер-счётчик жидкости ультразвуковой НОТА-Вд. Технические условия
