| Номер в госреестре | 73671-18 |
| Наименование СИ | Источники микропотоков газов и паров |
| Обозначение типа СИ | ИМ-0 |
| Изготовитель | ООО "Мониторинг", г. Санкт-Петербург |
| Год регистрации | 2018 |
| Срок свидетельства | 29.12.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники микропотоков газов и паров ИМ-0 (далее - ИМ-0) в комплекте с термодиффузионными генераторами газовых смесей предназначены для передачи единицы массовой концентрации компонента в газовых средах рабочим эталонам 1-го разряда и средствам измерений высокой точности в соответствии с ГОСТ 8.578-2014 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».
Источники микропотоков газов и паров ИМ-0 являются мерами 0-го разряда в соответствии с ГОСТ 8.578-2014.
Принцип действия - термодиффузионный.
ИМ-0 представляют собой сосуды с проницаемыми стенками, заполненные чистым веществом (жидкостью, твердым веществом или сжиженным газом). Производительность ИМ (количество вещества, диффундируемого из источника микропотоков в единицу времени) зависит от природы вещества, которым заполнен ИМ, а также от геометрических размеров, температуры и материала стенок сосуда. При обдувании газом-разбавителем вещество диффундирует в поток газа с постоянной скоростью.
Массовая концентрация компонента в газовой смеси (С в мг/м3), получаемой с помощью генератора в комплекте с ИМ-0 рассчитывается по формуле:
с=о/о,
где G - значение производительности ИМ-0, приведенное в паспорте, мкг/мин;
Q - значение объемного расхода газа-разбавителя, задаваемое на генераторе, дм3/мин.
Конструктивно ИМ-0 могут быть выполнены в виде нескольких исполнений: фторопластовой трубки, ампулы, резервуара с трубкой или резервуара с мембраной или с внутренней газопроницаемой трубкой.
Исполнение ИМ определяется габаритными размерами, компонентом и обозначается при заказе следующим образом: ИМ-0-Х-К, где Х - обозначение исполнения (по таблице 5); К -наименование компонента.
Предельным состоянием считают наличие вещества в ИМ менее 10 % от полной вместимости (визуально) или от массы (брутто).
ИМ относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям.

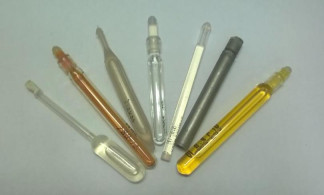

Общий вид ИМ-0 представлен на рисунке 1.
Рисунок 1 -Общий вид источников микропотоков газов и паров ИМ-0 различных
конструктивных исполнений
отсутствует.
Таблица 1 - Метрологические характеристики
| Химическое вещество | Производительность^ (G^ при температуре от +30 до +120 оС, мкг/мин | Доверительная относительная погрешность2) (при Р=0,95), 5о, %, не более |
| SO2, NO2, NH3, CI2, HCl | от 0,05 до 0,10 включ. св. 0,1 до 1,0 включ. св. 1,0 до 15,0 | ±3,5 ±2,5 ±2,0 |
| H2S | от 0,02 до 0,10 включ. св. 0,1 до 1,0 включ. св. 1,0 до 10,0 | ±3,5 ±2,5 ±2,0 |
| ВГ2 | от 0,1 до 1,0 включ. св. 1,0 до 4,0 | ±2,5 ±2,0 |
| Hg | от 10-4 до 0,1 | ±3,5 |
| 1,2,4 триметилбензол (псевдокумол), бензонитрил, диизобутилметилфосфонат, динитрат пропиленгликоль, диметилметилфосфонат, несимметричный диметилгидразин (НДМГ), диэтилпропилфосфонат | от 0,1 до 1,0 | ±2,5 |
| Муравьиная кислота, 2,6 толуилендиизоцианат, 2,4 толуилендиизоцианат, трибутилфосфат, диизопропилметил фосфонат, акролеин | от 0,1 до 2,0 | ±2,5 |
| Акролеин, 1,2 дихлорэтилен | от 0,5 до 2,0 | ±2,5 |
| Химическое вещество | Производительность^ (G^ при температуре от +30 до +120 оС, мкг/мин | Доверительная относительная погрешность2), 5о, % (при Р=0,95) , не более |
| Химическое вещество | Производительность1) (Он) при температуре от +30 до +120 оС, мкг/мин | Доверительная относительная погрешность2) (при Р=0,95), 5о, %, не более |
| Пинаколиновый спирт, изо-амиловый спирт, гидразин, гидразин-гидрат, формальдегид | от 0,1 до 1,0 включ. св. 1,0 до 3,0 | ±2,5 ±2,0 |
| Моноэтаноламин, диметилсульфид, винилхлорид, стирол, диизоамиловый эфир, этилхлорформиат, перфтортрибутиламин, метилметакрилат, тридекан, додекан, циклогексанол, винилацетат | от 0,1 до 1,0 включ. св. 1,0 до 5,0 | ±2,5 ±2,0 |
| Вода, фурфуриловый спирт, этилгликольацетат | от 1,0 до 5,0 | ±2,0 |
| HF, бутанол, метиленхлорид, изопропилбензол (кумол), циклогексанон, ацетальдегид, оксид этилена, хлорбензол, акрилонитрил, этилцеллозольв, метилтретбутиловый эфир, малеиновый ангидрид, хлористый бензил, 1,1,1 трихлорэтан, третичный бутилмеркаптан, диметилдисульфид, пропанол, изобутанол, диметилформамид | от 0,1 до 1,0 включ. св. 1,0 до 10,0 | ±2,5 ±2,0 |
| Тетрагидротиофен, этиленгликоль, метилбромид, пиридин, N,N -диметилацетамид, метилдиэтаноламин, ацетонитрил, ундекан, метилэтилкарбонат | от 1,0 до 10,0 | ±2,0 |
| Сероуглерод, изопропанол, пентан, нафталин, изопропилмеркаптан, бутилмеркаптан, декан, метилмеркаптан, хлористый этил, хлороформ, пропилмеркаптан, нонан, фенол, диметилкарбонат | от 0,1 до 1,0 включ. св. 1,0 до 15,0 | ±2,5 ±2,0 |
| Ацетон, метанол, тетрахлорметан, триметилсилан, гексаметилдисилазан, тетраэтилортосиликат, оксид пропилена, изопропанол, метилэтилкетон, сероокись углерода, тиофен, метилэтилсульфид | от 0,1 до 1,0 включ. св. 1,0 до 20,0 | ±2,5 ±2,0 |
| н-Пропилацетат, карбомат аммония | от 1,0 до 20,0 | ±2,0 |
| Диэтиловый эфир, этанол, бутилацетат, метанол, октан, уксусная кислота, диэтилкарбонат | от 0,1 до 1,0 включ. св. 1,0 до 20,0 св. 20 до 25,0 | ±2,5 ±2,0 ±1,5 |
| Бензол, о-ксилол, гексан, дихлорэтан, этилбензол, толуол, трихлорэтилен, тетрахлорэтилен, изопентан, четыреххлористый углерод, эпихлоргидрин, циклогексан, этилацетат, гептан, изопентан | от 0,1 до 1,0 включ. св. 1,0 до 20,0 св. 20 до 30,0 | ±2,5 ±2,0 ±1,5 |
| Химическое вещество | Производительность1) (G^ при температуре от +30 до +120 оС, мкг/мин | Доверительная относительная погрешность2) (при Р=0,95), 5о, %, не более |
| Этилмеркаптан, м-ксилол | от 0,1 до 1,0 включ. св. 1,0 до 20,0 св. 20 до 35,0 | ±2,5 ±2,0 ±1,5 |
| п-ксилол | от 0,1 до 1,0 включ. св. 1,0 до 20,0 св. 20 до 40 | ±2,5 ±2 ±1,5 |
| Акриловая кислота | от 15,0 до 45,0 | ±1,5 |
| 1) Конкретные значения производительности ^н, мкг/мин) и номинальной температуры определяются при заказе и приводятся в паспорте на ИМ-0. 2) Относительная погрешность значений производительности, воспроизводимых ИМ-0. | ||
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение |
| Допускаемое относительное отклонение производительности от заданного при заказе значения, %, не более | ±15 |
| Диапазон номинальных значений температуры1, °С, для следующих веществ2): - неорганические вещества (кроме сероводорода, хлора и фтористого водорода) - сероводород и хлор - фтористый водород - органические вещества | от +30 до +40 от +30 до +35 от +30 до +60 от +30 до +120 |
| 1) Конкретное значение номинальной температуры (Тн, °С) определяется при заказе и приводится в паспорте на ИМ-0. Допускаются промежуточные значения температуры, кратные «1». 2) Перечень веществ приведен в таблице 1. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, г, не более | 30 |
| Заполнение веществом (от полной вместимости), %, не менее1 | 70 |
| Содержание основного компонента в веществе для заполнения ИМ-0, %, не менее2) | 99,0 |
| Средняя наработка на отказ3) (при доверительной вероятности Р=0,95), ч, | 6 000 |
| ИМ-0 относятся к невосстанавливаемым, неремонтируемым, однофункциональным изделиям. Предельное состояние ИМ-0, определяемое наличием вещества в ИМ в % от полной вместимости (визуально) или от массы, менее3) | 10 |
| 1) По согласованию с заказчиком допускается заполнение веществом не менее, чем 60 % от полной вместимости. Для ИМ-0 с производительностью не более 0,5 мкг/мин допускается заполнение веществом не менее чем 50 % от полной вместимости. | |
_Наименование характеристики__Значение_
2) Допускается заполнение ИМ-0 веществом с содержанием основного компонента не менее 97 % при условии определения содержания основного компонента по МИ, аттестованной в соответствии с ГОСТ Р 8.563-2009 и отсутствия в веществе летучих компонентов.
3) Время непрерывной работы ИМ-0, в течение которого сохраняются метрологические характеристики ИМ-0 с даты выпуска при соблюдении условий транспортировки, хранения и эксплуатации и с учетом предельного состояния - наличие вещества в ИМ-0: 10 % от полной вместимости (визуально) или от массы)
Таблица 4 - Конструктивные исполнения и габаритные размеры
| Условное обозначение исполнения | Особенность конструкции | Длина проницаемого сосуда, мм | Наружный диаметр проницаемого сосуда, мм |
| А1 А2 | Трубка1-* | от 20 до 120 | от 4 до 15 |
| Б И | Ампула2) | от 20 до 120 | от 4 до 15 |
| Г1 Г2 | Резервуар с трубкой3) | от 15 до 50 (общая длина от 40 до 120) | от 4 до 10 |
| Д Е | Резервуар с мембраной или с внутренней газопроницаемой трубкой4) | Толщина мембраны от 0,5 до 2 мм от 5 до 20 | не более 4 |
| 1) Проницаемые сосуды (модификации А) изготавливаются из фторопластовой трубки по ТУ 301-89-90 «Трубки из фторопласта 4МБ калиброванные». 2) Ампулы из фторопласта Ф4МБ (модификация Б) изготавливаются по ТУ 95-766-80 (Кирово-Чепецкий химзавод) или ампулы из полиэтилена (пипетки Пастера), модификация И, изготавливаются из полиэтилена низкого давления по ГОСТ 16338-85 «Полиэтилен низкого давления. Технические условия. 3) Резервуары (модификации Г) изготавливаются из стекла химически стойкого ХС-1, ГОСТ 21400-75 или из стали 12Х18НЭТ, ГОСТ 5632-72. 4) Резервуары (модификации Д и Е) изготавливают из стали 12Х18НЭТ, ГОСТ 5632-72. | |||
наносится на паспорт и контейнер (упаковку), в котором хранится ИМ-0. Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Источник микропотоков 1) | ИМ-0-Х-К 3) | 1 шт. |
| Контейнер 2) | КТ-02-000-СБ | 1 шт. |
| Паспорт | ШДЕК 418319.012 ПС | 1 экз. |
| Методика поверки | МП-242-2247-2018 | 1 экз. 4) |
| Свидетельство о поверке | - | 1 экз. |
| 1) Исполнение, производительность и номинальная температура термостатирования ИМ-0 определяются при заказе. 2) Контейнер пластмассовый или металлический (в т.ч. с продувкой) 3) Х -исполнение ИМ по таблице 5; К - наименование компонента. | ||
| Наименование | Обозначение | Количество |
| 4) При поставке в один адрес не менее 10 штук ИМ-0. | ||
осуществляется по документу МП-242-2247-2018 «ГСИ. Источники микропотоков газов и паров ИМ-0 Методика поверки», утвержденному ФГУП «ВНИИМ им. Д. И. Менделеева» 16 июля 2018 г.
Основные средства поверки:
- Государственный первичный эталон единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2016;
- эталоны сравнения - источники микропотоков газов и паров ИМ-ЭС (меры) по ГОСТ 8.578-2014, границы относительной погрешности (при Р = 0,95) ±(от 1 до 3) %;
- генератор нулевого воздуха ГНГ-01 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 26765-15);
- весы по ГОСТ OIML R 76-1-2011 не ниже высокого класса точности; наибольший предел взвешивания 20 г или более, дискретность <1 мг.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ШДЕК 418319.012 ТУ Источники микропотоков газов и паров ИМ-0. Технические условия
