| Номер в госреестре | 73673-18 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-2000 |
| Изготовитель | АО "Самарский резервуарный завод", г. Самара |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-2000 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска светлых нефтепродуктов.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочным таблицам резервуаров.
Резервуары представляют собой наземные вертикальные стальные сварные сосуды цилиндрической формы с днищем и стационарной крышей без понтона. Цилиндрическая стенка резервуаров включает в себя восемь цельносварных поясов рулонной сборки. Фундамент резервуаров: песчаный грунт, изолирующий слой. Материал основных элементов корпуса состоит из стали СтЗсп, по окружности кровли установлено ограждение. Резервуары оборудованы боковой металлической лестницей, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.
Резервуары стальные вертикальные цилиндрические РВС-2000 №№ 37, 39 расположены на территории АО «Пензанефтепродукт», Пензенской нефтебазы по хранению и перевалке нефти и нефтепродуктов, по адресу: 440013, г. Пенза, ул. Нейтральная, 104Б.

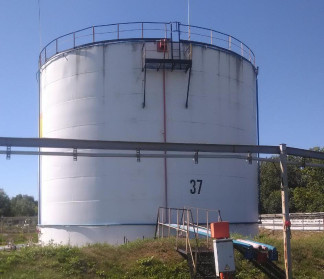

Общий вид резервуаров представлен на рисунках 1, 2.
Рисунок 2 - Общий вид резервуара РВС-2000 №39
Пломбирование резервуаров РВС-2000 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Номер резервуара | 37 | 39 |
| Номинальная вместимость, м3 | 2136 | 2160 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 | |
Таблица 2 - Технические характеристики
| Наименование характеристики | РВС-2000 | |
| Номер резервуара | 37 | 39 |
| Г абаритные размеры, мм, не более - диаметр - высота | 15143 11820 | 15208 11910 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа | от -40 до +40 от 84 до 106,7 | |
| - относительная влажность окружающей среды при температуре плюс 35 °С, %, не более | 98 | |
наносится на титульный лист технического паспорта типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной вертикальный цилиндрический | РВС-2000 зав. №№ 37, 39 | 2 шт. |
| 2 Технический паспорт | - | 2 экз. |
| 3 Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетка измерительная металлическая с грузом Р20У2Г 2-го класса точности, с верхним пределом измерений 20 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р30У2К 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,001Ь+0,03) мм (регистрационный номер 46426-11);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (регистрационный номер 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (регистрационный номер 55446-13);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2% (регистрационный номер 1808-63);
- штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (регистрационный номер 22088-07);
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (регистрационный номер 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-2000
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 8 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
