| Номер в госреестре | 73674-18 |
| Наименование СИ | Резервуар стальной вертикальный цилиндрический с понтоном |
| Обозначение типа СИ | РВСП-1000 |
| Изготовитель | АО "Нефтебаза "Красный Яр", пос. Красный Яр |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000 (далее -резервуар) предназначен для измерения объема, а также приема, хранения и отпуска светлых нефтепродуктов.
Принцип действия резервуара основан на заполнении их нефтепродуктом до определенного уровня, соответствующего объему нефтепродукта согласно градуировочной таблицы резервуара.
Резервуар представляет собой наземный вертикальный сварной сосуд цилиндрической формы с днищем и стационарной крышей с понтоном. Цилиндрическая стенка резервуара включает в себя: шесть цельносварных поясов рулонной сборки. Фундамент резервуара: гидрофобный слой из битумно-песчаной смеси. Резервуар оборудован боковой металлической лестницей, люками-лазами и приемо-раздаточными устройствами для обслуживания во время эксплуатации.
Заполнение и опорожнение резервуара осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуара.
Резервуар стальной вертикальный цилиндрический с понтоном РВСП-1000 № 50 установлен на территории АО «Пензанефтепродукт», Нефтебазы по хранению и перевалке нефти и нефтепродуктов, по адресу: 440013, г. Пенза, ул. Нейтральная, 104Б.

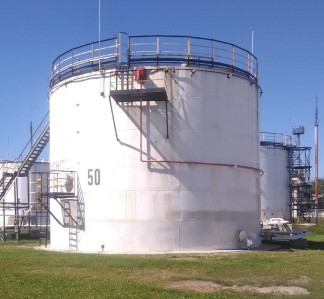

Общий вид резервуара стального вертикального цилиндрического с понтоном РВСП-1000 № 50 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 1039,704 |
| Вместимость на уровне 8570 мм, м3 | 1012,475 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,20 |
Таблица 2 - Технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более - диаметр - высота | 12292 8865 |
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды при температуре +35°С, %, не более | от -40 до +40 от 84 до 106,7 98 |
| Средний срок службы, лет, не менее | 40 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар стальной вертикальный цилиндрический с понтоном | РВСП-1000 № 50 | 1 шт. |
| 2 Технический паспорт | - | 1 экз. |
| 3 Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетка измерительная металлическая 2-го класса точности с грузом Р20У2Г, с верхним пределом измерений 20 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая Р30У2К 2-го класса точности, с верхним пределом измерений 30 м (регистрационный номер 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 20 мм, ПГ±(0,001Ь+0,03) мм (регистрационный номер 46426-11);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (регистрационный номер 43704-10);
- теодолит оптический RGK TO-15, диапазон измерения углов: вертикальных от минус 55 до плюс 60, горизонтальных от 0 до 360, ±15” (регистрационный номер 55446-13);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2% (регистрационный номер 1808-63);
- штангенциркуль ШЦ-I, ПГ±0,1 мм (регистрационный номер 22088-07);
- линейка измерительная металлическая, (0-500) мм, ПГ±0,1 мм (регистрационный номер 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим с понтоном РВСП-1000
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
