| Номер в госреестре | 73679-18 |
| Наименование СИ | Термометры биметаллические |
| Обозначение типа СИ | NG 100 |
| Изготовитель | "BITHERMA Franz Wagner & Sohn GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Термометры биметаллические NG 100 (далее по тексту - термометры) предназначены для измерений температуры масла в резервуаре гидравлической системы в составе двух газотурбинных установок с газовыми турбинами серии SGT5-2000E энергоблока № 1 и № 2 Грозненской ТЭС, г. Грозный.
Принцип действия термометров основан на упругой деформации, возникающей под воздействием температуры двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей измеряемое значение температуры по шкале термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа и состоят из круглого корпуса, в котором размещены циферблат и кинематический механизм со стрелкой, и биметаллического термочувствительного элемента в защитной трубке -термобаллона. Корпус термометра изготовлен из оцинкованной стали, циферблат - из аллюминия.
Способ присоединения термобаллона к корпусу - радиальное.
Монтаж термометров осуществляется с помощью защитных гильз, изготовленных из коррозионностойкой стали.
Пломбирование термометров биметаллических NG 100 не предусмотрено.

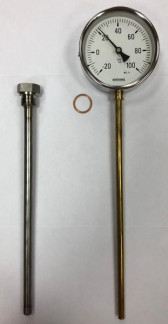

Фотография общего вида термометра представлена на рисунке 1.
Рисунок 1 - Общий вид термометров биметаллических NG 100
отсутствует.
Метрологические и основные технические характеристики термометров приведены в таблице 1.
Таблица 1 - Метрологические и основные технические характеристики термометров
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -10 до +90 |
| Диапазон показаний температуры, °С | от -20 до +100 |
| Цена деления шкалы, °С | 2 |
| Пределы допускаемой абсолютной погрешности измерений, °С: - в диапазоне от -10 до 0 °С включ. | ±2,5 |
| - в диапазоне св. 0 до +90 °С | ±1,2 |
| Диаметр корпуса, мм | 100 |
| Длина монтажной части, мм | 300 |
| Диаметр защитной гильзы термобаллона, мм | 12 |
| Наименование характеристики | Значение |
| Масса, кг | 0,42 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от -20 до +80 95 |
| Средний срок службы, лет, не менее | 8 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Термометр биметаллический | NG 100 | 2 шт. |
| Защитная гильза | - | 2 шт. |
| Паспорт (на русском языке) | - | 2 экз. |
| Методика поверки | МП 207-035-2018 | 1 экз. |
осуществляется по документу МП 207-035-2018 «Термометры биметаллические NG 100. Методика поверки», утвержденному ФГУП «ВНИИМС» 29.08.2018 г.
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
| Зарегистрировано поверок | 15 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
