| Номер в госреестре | 73681-18 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | WTEX 7108-6320010060002 |
| Изготовитель | "Tematec GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые WTEX 7108-6320010060002 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры в модуле жидкого топлива в составе двух газотурбинных установок с газовыми турбинами серии SGT5-2000E энергоблока № 1 и № 2 Грозненской ТЭС, г. Грозный.
Принцип измерения температуры при помощи ТС основан на зависимости сопротивления чувствительного элемента (ЧЭ) ТС от температуры измеряемой среды.
Термопреобразователи имеют разборную конструкцию и состоят из сменной измерительной вставки и защитной арматуры, которая соединена с защитной головкой формы BUZ из алюминиевого сплава.
Измерительная вставка представляет собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой. Внутри трубки размещены два ЧЭ с минеральной изоляцией проводов. ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь (1.4571).
Схема соединения внутренних проводников ТС с ЧЭ: 3-х проводная.
Пломбирование термопреобразователей сопротивления платиновых WTEX 71086320010060002 не предусмотрено.

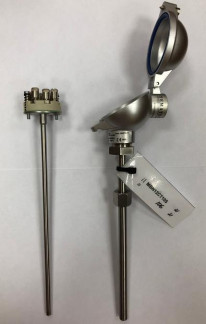

Фотография общего вида ТС представлена на рисунке 1.
Рисунок 1 - Общий вид термопреобразователя сопротивления платинового
WTEX 7108-6320010060002
отсутствует.
Метрологические и основные технические характеристики ТС приведены в таблице 1.
Таблица 1 - Метрологические и основные технические характеристики ТС
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С | от -20 до +150 |
| Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС a , °С-1 | 0,00385 |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 |
| Класс допуска по ГОСТ 6651-2009/МЭК 60751 | В |
| Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры) | ±(0,3+0,005 |t|) |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 |
| Диаметр монтажной части ТС, мм | 10 |
| Длина монтажной части ТС, мм | 150 |
| Габаритные размеры измерительной вставки, мм (диаметрхдлина) | 6x240 |
| Наименование характеристики | Значение |
| Масса, кг | 0,426 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от -40 до +85 95 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления платиновый | WTEX 7108-6320010060002 | 4 шт. |
| Паспорт (на русском языке) | - | 4 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация фирмы «Tematec GmbH», Германия
