| Номер в госреестре | 73682-18 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | Xi-3000-2-0-0-0 |
| Изготовитель | "Thermo Sensor GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Термопреобразователи сопротивления платиновые Xi-3000-2-0-0-0 (далее по тексту -термопреобразователи или ТС) предназначены для измерений температуры воздуха на входе компрессора в составе двух газотурбинных установок с газовыми турбинами серии SGT5-2000E энергоблока № 1 и № 2 Грозненской ТЭС, г. Грозный.
Принцип действия термопреобразователей основан на преобразовании измеряемой температуры в изменение электрического сопротивления чувствительных элементов (ЧЭ) ТС.
Термопреобразователи имеют разборную конструкцию и состоят из измерительной вставки и защитной арматуры, соединенной с защитной головкой формы BUZ, выполненной из алюминиевого сплава. Измерительная вставка ТС состоит из двух тонкопленочных платиновых ЧЭ, помещенных в тонкостенную металлическую трубку с минеральной изоляцией внутренних выводов, соединенной с керамической клеммной платформой. Сама трубка в зоне нахождения 2-х, параллельно расположенных, ЧЭ не завальцована и имеет открытую конструкцию, но в месте нахождения соединений самих ЧЭ с выводами залита специальным компаундом.
ЧЭ ТС имеют номинальную статическую характеристику преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 (МЭК 60751). Материал трубки измерительной вставки и защитной арматуры - нержавеющая сталь.
Схема соединения внутренних проводников ТС с ЧЭ: 2-х проводная.

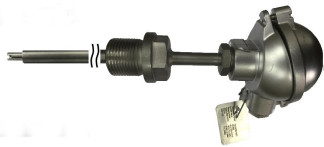

Общий вид ТС представлен на рисунках 1 и 2.
Пломбирование термопреобразователей сопротивления платиновых Xi-3000-2-0-0-0 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от -60 до +100 |
| Условное обозначение НСХ по ГОСТ 6651-2009/МЭК 60751 | Pt100 |
| Температурный коэффициент ТС а, °С-1 | 0,00385 |
| Номинальное значение сопротивления термопреобразователя при 0 °С (Ro), Ом | 100 |
| Класс допуска ТС по ГОСТ 6651-2009/МЭК 60751 | B |
| Допуск по ГОСТ 6651 -2009/МЭК 60751, °С (t - значение измеряемой температуры) | ±(0,3+0,005 |t|) |
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 100 В), не менее | 100 |
| Электрическое сопротивление внутренних выводов каждого ЧЭ ТС, Ом | 0,15 |
| Диаметр монтажной части ТС, мм | от 9 до 12 (переходный) |
| Длина монтажной части ТС, мм | 550 |
| Габаритные размеры измерительной вставки, мм (диаметрхдлина) | 6x650 |
| Масса, кг | 1,2 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от -60 до +100 98 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Т ермопреобразователь сопротивления платиновый | Xi-3000-2-0-0-0 | 12 шт. |
| Паспорт (на русском языке) | - | 12 экз. |
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100/1 (Регистрационный № 19916-10);
Измеритель температуры многоканальный прецизионный МИТ 8.15(М) (Регистрационный № 19736-11);
Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60751 (2008-07) Промышленные чувствительные элементы термопреобразователей сопротивления из платины
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
Техническая документация фирмы «Thermo Sensor GmbH», Германия
| Зарегистрировано поверок | 55 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
