| Номер в госреестре | 73683-18 |
| Наименование СИ | Манометры, вакуумметры и мановакуумметры показывающие деформационные |
| Обозначение типа СИ | ЭКОМЕРА МД |
| Изготовитель | Общество с ограниченной ответственностью "Сантехническая Компания "ЭКОМЕРА" (ООО "СК "ЭКОМЕРА"), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 29.12.2028 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры, вакуумметры и мановакуумметры показывающие деформационные ЭКОМЕРА МД (далее - манометры, вакуумметры и мановакуумметры) предназначены для измерений избыточного и вакуумметрического давления неагрессивных и агрессивных жидкостей и газов.
Принцип действия манометров, вакуумметров и мановакуумметров основан на уравновешивании измеряемого давления силами упругой деформации манометрической пружины. Передаточный механизм преобразует перемещение свободного конца чувствительного элемента в угловое перемещение показывающей стрелки.
Конструктивно манометры, вакуумметры и мановакуумметры состоят из присоединительного штуцера, чувствительного элемента, передаточного механизма, циферблата и корпуса.
Манометры, вакуумметры и мановакуумметры выпускаются в пяти модификациях (МД01, МД02, МД04, МД90, МД93), отличающихся верхними пределами измерений, пределами допускаемых погрешностей, материалом чувствительного элемента и корпуса, габаритными размерами и массой. Манометры, вакуумметры и мановакуумметры могут выпускаться электроконтактными и обеспечивать управление внешними электрическими цепями от сигнализирующего устройства приборов в схемах сигнализации, автоматики и блокировки технологических процессов (при достижении установленного значения давления происходит замыкание и размыкание электрической сети).
По устойчивости к механическим воздействиям манометры, вакуумметры и мановакуумметры являются виброустойчивыми и соответствуют группе N1, N4 или V3 по ГОСТ Р 52931-2008 в зависимости от модификации. Внутренний объем корпуса манометров, вакуумметров и мановакуумметров МД90, МД93 виброустойчивого исполнения может быть заполнен демпфирующей жидкостью.
По дополнительному заказу в комплект поставки манометров, вакуумметров и мановакуумметров может быть включена раздельная мембрана, необходимая для защиты измерительной системы от воздействия измеряемой среды при измерениях давления агрессивных, вязких, загрязненных, высокотемпературных и других сред.

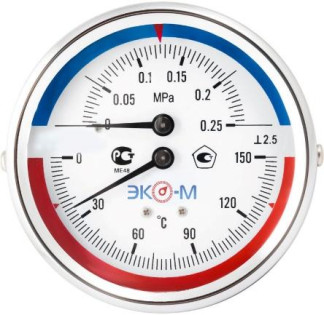

Общий вид манометров, вакуумметров и мановакуумметров и обозначение места нанесения знака поверки представлены на рисунках 1, 2, 3.
Пломбирование манометров, вакуумметров и мановакуумметров показывающих деформационных ЭКОМЕРА МД не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||||
| МД01 | МД02 | МД04 | МД90 | МД93 | |
| Нижние пределы измерений по ГОСТ 2405-88, МПа - манометров - вакуумметров, мановакуумметров | 0 от минус 0,1 до минус 0,06 | 0 от минус 0,1 до минус 0,06 | 0 от минус 0,1 до минус 0,06 | 0 от минус 0,1 до минус 0,06 | 0 от минус 0,1 до минус 0,06 |
| Верхние пределы измерений по ГОСТ 2405-88, МПа - манометров - вакуумметров - мановакуум-метров | от 0,06 до 6 0 от 0,06 до 2,4 | от 0,06 до 100 0 от 0,06 до 2,4 | от 0,06 до 2,5 0 от 0,06 до 2,4 | от 0,06 до 100 0 от 0,06 до 2,4 | от 0,06 до 100 0 от 0,06 до 2,4 |
| Пределы допускаемой основной приведенной погрешности, у0, % от диапазона измерений (ДИ) | ±1,5; ±2,5; ±4,0 | ±1,5; ±2,5; ±4,0 | ±1,5; ±2,5 | ±1,0; ±1,5; ±2,5 | ±1,0; ±1,5; ±2,5 |
| Вариация выходного сигнала, % от ДИ, не более | |Y0| | |70| | |70| | |70| | |70| |
| Пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха в диапазоне рабочих температур на каждые 10°С, % от ДИ | ±0,6 | ±0,4 для Y0 ±1,5 ±0,6 для Y0 ±2,5, ±4,0 | ±0,4 для Y0 ±1,5 ±0,6 для Y0 ±2,5 | ±0,3 | ±0,3 |
| Наименование характеристики | Значение | ||||
| МД01 | МД02 | МД04 | МД90 | МД93 | |
| Масса, кг, не более | 3 | 3 | 1 | 3 | 3 |
| Диаметр корпуса, мм, не более | 250 | 250 | 100 | 200 | 200 |
| У словия эксплуатации: - температура окружающего воздуха, °С нижнее значение верхнее значение - относительная влажность, % | от -60 до -20 от +65 до +70 от 30 до 80 | ||||
| Средняя наработка на отказ, ч | 100 000 | ||||
| Средний срок службы, лет | 10 | ||||
наносится в паспорт типографским способом, а также на циферблат манометров, вакуумметров и мановакуумметров методом окрашивания или фотохимическим методом.
Таблица 3 - Комплектность манометров, вакуумметров и мановакуумметров
| Наименование | Обозначение | Количество |
| Манометр, вакуумметр и мановакуумметр показывающий деформационный | ЭКОМЕРА МД | В соответствии с заказом |
| Паспорт | - | 1 экз. |
осуществляется по документу МИ 2124-90 «ГСИ. Манометры, вакуумметры, мановакууммет-ры,напоромеры, тягомеры и тягонапоромеры показывающие и самопишущие. Методика поверки».
Основные средства поверки:
- рабочий эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений от 0 до 30 МПа (калибратор давления CPC8000, Госреестр № 59862-15);
- рабочий эталон единицы давления 1 разряда по ГОСТ Р 8.802-2012 в диапазоне значений от 4 до 250 МПа (манометр грузопоршневой P3860-МРА, Госреестр № 56428-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в паспорт и на корпус манометров, вакуумметров и мановакуумметров.
приведены в эксплуатационном документе.
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
Приказ Росстандарта от 29.06.2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
ТУ 4212-001-42847680-2016 Манометры, вакуумметры и мановакуумметры показывающие деформационные ЭКОМЕРА МД. Технические условия
