Весы неавтоматического действия MSY, 73684-18

73684-18
Весы неавтоматического действия MSY (далее - весы) предназначены для статических измерений массы и для применения в качестве компараторов по ГОСТ 8.021-2015 для сличений эталонных и рабочих гирь и измерений массы методом замещения.
Карточка СИ
Номер в госреестре 73684-18
Наименование СИ Весы неавтоматического действия
Обозначение типа СИ MSY
Изготовитель "Sartorius Lab Instruments GmbH & Co. KG", Германия
Год регистрации 2018
Срок свидетельства 29.12.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Весы неавтоматического действия MSY (далее - весы) предназначены для статических измерений массы и для применения в качестве компараторов по ГОСТ 8.021-2015 для сличений эталонных и рабочих гирь и измерений массы методом замещения.

Описание

Принцип действия весов основан на использовании электромагнитной силовой компенсации, при которой вес измеряемого груза уравновешивается силой взаимодействия электрического тока, протекающего по обмотке компенсационной катушки, с магнитным полем, создаваемым между полюсами постоянного магнита. Устойчивое равновесие механической системы весовой ячейки, жестко связанной с компенсационной катушкой, обеспечивается электронным регулятором. Если в нагрузке происходят изменения, то регулятор изменяет ток, протекающий через катушку, до тех пор, пока не восстановится прежнее среднее положение механической системы. Компенсационный ток, пропорциональный массе измеряемого груза, поступает в терминал для последующей обработки и индикации результатов измерений.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, соединённых между собой кабелем. Взвешивающий модуль включает в себя грузоприемную платформу, грузопередающее устройство, систему электромагнитной компенсации и устройство обработки цифровых данных. Модуль терминала оснащен дисплеем для отображения результатов измерений и управления весами.

Весы комплектуются одной из модификаций модуля терминала:

-    YAC0^SU с черно-белым TFT-LCD дисплеем;

-    YAC01MSA с цветным TFT-LCD дисплеем с сенсорным экраном (touch screen). Взвешивающие модули выпускаются в пяти модификациях, отличающихся

метрологическими и техническими характеристиками: 36S-0CE-DН и 36P-0CE-DН (SJ EG); 66S-0CE-DН и 66Р-0CE-DН (SK EG); 116Р-0CE-DН (SL EG) (обозначение взвешивающего модуля по сертификату ЕС № DE-17-NAWID-PTB021).

Обозначение модификации весов складывается из позиций: X1 и X2, где:

-    X1 - модификация модуля терминала (MSA, MSU);

-    X2 - модификация взвешивающего модуля.

Весы оснащены полуавтоматической механизированной ветрозащитной витриной.

Весы оснащены следующими устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

-    цифровым показывающим устройством с отличающимся делением (Т.2.5.4);

-    устройством установки по уровню (Т.2.7.1);

-    полуавтоматическим устройством установки нуля (Т.2.7.2.2);

-    автоматическим устройством установки нуля (Т.2.7.2.3);

-    устройством первоначальной установки нуля (Т.2.7.2.4);

-    устройством слежения за нулем (Т.2.7.3);

-    полуавтоматическим устройством выборки массы тары (Т.2.7.4):

-    автоматическим устройством выборки массы тары (Т.2.7.4):

-    устройством уравновешивания тары (Т.2.7.4.1);

-    устройством взвешивания тары (Т.2.7.4.2);

-    устройством предварительного задания массы тары (Т.2.7.5);

-    устройством автоматической юстировки «isoCAL» (4.1.2.5);

-    устройством полуавтоматической юстировки (4.1.2.5);

-    грубым показывающим устройством (4.2.4);

-    возможностью вывода на печать (4.4.5);

-    совмещенным устройством установки на нуль и устройством уравновешивания тары (4.6.9);

-    контролем возможных промахов (5.2);

-    интерфейсами передачи данных: USB, RS 232С, Ethernet, устройством для карт памяти SD (5.3.6);

-    устройством хранения данных (5.5.3).

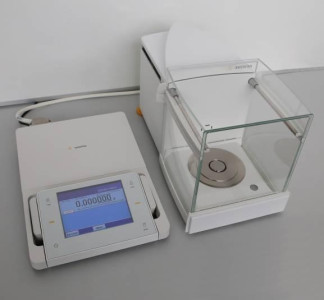

Общий вид средства измерений представлен на рисунке 1.

Места пломбирования от несанкционированного доступа приведены на рисунках 2 и 3. Обозначение места нанесения знака поверки указано на рисунке 4.

Рисунок 4 - Обозначение места нанесения знака поверки

StHPrtui Lib inslNPwstt йпбН 4 Са. <6    Г77П jOl

vmo*«*v*,QTb*ri ШИ    ol Q

IJCVfti/efM DE-17-HAW10-PIB021    Mil Dll mfl

C€fM3Z

iwiT tljj_ +15*0/.1 mg

&NCQlft45fi7S ГТ~> +l<PC/,-+3Q-C    0,001 mg

DTtl

Рисунок 7 - Маркировка модуля терминала

Программное обеспечение

В весах используется встроенное программное обеспечение (ПО), выполняющее функции по сбору, передаче, обработке и представлению измерительной информации.

Программное обеспечение заложено в микроконтроллерах весов в процессе производства. Идентификация ПО весов осуществляется путем просмотра номера версии ПО для чего: открыть «Меню», выбрать «Информация о приборе», выбрать «Версия».

Уровень защиты программного обеспечения средний в соответствии с Р 50.2.077 - 2014.

Влияние ПО учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

ПО взвешивающего модуля

ПО модуля терминала

Идентификационное наименование ПО

Версия весов

Версия устройства индикации

Номер версии (идентификационный номер ПО) не ниже указанного

00-55-00.00

01-60-00

Таблица 2 - Метрологические характеристики

Значение характеристики для модификации взвеши-

Наименование характеристики

вающего модуля

36S-0CE-DН

36Р-0СЕ-ЭН

66S-0CE-DН

Класс точности весов по ГОСТ OIML R 76-1-2011

специальный

Максимальная нагрузка (Max), г

31

6/31

61

Минимальная нагрузка (Min), мг

0,1

Действительная цена деления (d), мг

0,001

0,001/0,01

0,001

Поверочный интервал (e), мг

1

Число поверочных интервалов (n)

31000

61000

Пределы допускаемой погрешности

весов (mpe) при поверке, мг, в

интервалах взвешивания:

от 0,1 мг до 31 г включ.

±0,5

±0,5

-

от 0,1 мг до 50 г включ.

-

-

±0,5

св. 50 г до 61 г включ.

-

-

±1,0

Предел допускаемого размаха

mpe

Диапазон устройства выборки

от 0 до Мах

массы тары, г

Диапазон устройства первоначальной установки нуля

от 0 до 20 % Мах

Диапазон установки на нуль (суммарный) устройств установки

от 0 до 4 % Мах

нуля и слежения за нулем

Таблица 3 - Метрологические характеристики

Значение характеристики для модификации взвеши-

Наименование характеристики

вающего модуля

66Р-0СЕ-ЭН

116Р-0СЕ-ЭН

Класс точности весов по ГОСТ OIML R 76-1-2011

специальный

Максимальная нагрузка (Max), г

12/61

12/111

Минимальная нагрузка (Min), мг

0,1

0,2

Действительная цена деления (d), мг

0,001/0,01

0,002/0,01

Поверочный интервал (e), мг

1

Число поверочных интервалов (n)

61000

111000

Пределы допускаемой погрешности

весов (mpe) при поверке, мг, в

интервалах взвешивания:

от 0,1 мг до 50 г включ.

±0,5

-

св. 50 г до 61 г включ.

±1,0

-

от 0,2 мг до 50 г включ.

-

±0,5

св. 50 г до 111 г включ.

-

±1,0

Наименование характеристики

Значение характеристики для модификации взвешивающего модуля

66Р^Е-ОН

ИбР^Е-ОН

Предел допускаемого размаха

mpe

Диапазон устройства выборки массы тары, г

от 0 до Мах

Диапазон устройства первоначальной установки нуля

от 0 до 20 % Мах

Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем

от 0 до 8 % Мах

Таблица 4 - Метрологические характеристики для применения весов в качестве компараторов по ГОСТ 8.021-2015_

Значение характеристики для модификации взвеши-

Наименование характеристики

вающего модуля

36S-0CE-DН

36P-0CE-DН

66S-0CE-DН

Максимальная нагрузка (Max), г

31

6/31

61

Действительная цена деления (d), мг

0,001

0,001/0,01

0,001

Пределы допускаемой погрешности

результата измерений разности масс,

1/3

в долях от пределов допускаемой

погрешности гири

Предел допускаемого значения сред-

него квадратического отклонения

результата измерений разности масс (СКО) для 6-и циклов АВВА, мкг,

для нагрузок

до 1 г включ.

1,5

1,5

-

св. 1 г

2

8

-

до 2 г включ.

-

-

1,5

св. 2 г

-

-

4

Примечание - для применения весов в качестве компараторов по ГОСТ 8.021-2015

необходимо в весах отключить функцию «автоматической установки нуля»

в соответствии с

Руководством по эксплуатации.

Таблица 5 - Метрологические характеристики для применения весов в качестве компараторов по ГОСТ 8.021-2015_

Наименование характеристики

Значение характеристики для модификации взвешивающего модуля

ббР^Е-ЭН

^Р^Е-ЭН

Максимальная нагрузка (Max), г

12/61

12/111

Действительная цена деления (d), мг

0,001/0,01

0,002/0,01

Пределы допускаемой погрешности результата измерений разности масс, в долях от пределов допускаемой погрешности гири

1/3

Продолжение таблицы 5 - Метрологические характеристики для применения весов в качестве компараторов по ГОСТ 8.021-2015_

Предел допускаемого значения сред-

него квадратического отклонения

результата измерений разности масс

(СКО) для 6-и циклов АВВА, мкг,

для нагрузок

до 2 г включ.

2

-

св. 2 г

10

-

до 5 г включ.

-

4

св. 5 г

-

10

Примечание - для применения весов в качестве компараторов по ГОСТ 8.021-2015

необходимо в весах отключить функцию «автоматической установки нуля» в соответствии с

Руководством по эксплуатации.

Таблица 6 - Основные технические характеристики

Наименование характеристики

Значение

Время установления показаний (среднее), с

10

Диаметр грузоприемной платформы, мм, для модификации взвешивающего модуля:

-    36S-0CE-DH, 36P-0CE-DH

-    66S-0CE-DH, 66Р-0CE-DН

-    116Р-0CE-DН

30

30/50

50/90

Параметры электрического питания:

1)    для блока питания:

-    входное напряжение переменного тока, В

-    частота переменного тока, Гц

2)    для весов - входное напряжение постоянного тока, В

от 100+10 до 240+36

от 50 до 60 от 14,25 до 15,75

Потребляемая мощность, Вт, не более

7

Условия эксплуатации:

-    предельные значения температуры (Tmin, Tmax), °С

-    относительная влажность воздуха, %

+15, +25 от 40 до 60

Г абаритные размеры для модификаций взвещивающего модуля (длина; ширина; высота), мм, не более

-    36S-0CE-DH, 36P-0CE-DH, 66S-0CE-DH, 66P-0CE-DH

-    116P-0CE-DH

410; 225; 235 410; 225; 295

Г абаритные размеры модуля терминала (длина; ширина; высота), мм, не более

88; 325; 240

Масса, кг, не более

-    взвешивающего модуля

-    модуля терминала

11,0

3,3

Средний срок службы весов, лет Вероятность безотказной работы за 2000 ч

10

0,95

Знак утверждения типа

наносится на корпус весов в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Таблица 7 - Комплектность средства измерений

Наименование

Обозначение

Кол-во

Взвешивающий модуль

-

1 шт.

Терминал

-

1 шт.

Блок питания со шнуром питания

-

1 шт.

Чашка весовая

-

1 шт.

Кольцо защитное

-

1 шт.

Внутренняя ветрозащитная витрина

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

МП 2301-0176-2018

1 экз.

Поверка

осуществляется по документу МП 2301-0176-2018 «ГСИ. Весы неавтоматического действия MSY. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 15.08.2018 г. Основные средства поверки:

- гири эталонные 1-го разряда по ГОСТ 8.021-2015.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносят на взвешивающий модуль весов.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания

ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы Техническая документация Sartorius Lab Instruments GmbH & Co.KG, Германия

73684-18
Номер в ГРСИ РФ:
73684-18
Производитель / заявитель:
"Sartorius Lab Instruments GmbH & Co. KG", Германия
Год регистрации:
2018
Cрок действия реестра:
29.12.2024
