| Номер в госреестре | 73686-18 |
| Наименование СИ | Датчики давления |
| Обозначение типа СИ | S552-18221 |
| Изготовитель | "Mazda Motor Corporation", Япония |
| Год регистрации | 2018 |
| Срок свидетельства | 29.12.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики давления S552-18221 (далее - датчики) предназначены для измерений избыточного и абсолютного давлений газов, паров и жидкостей. Датчики применяются в системах автоматического контроля, регулирования и управления технологическими процессами.
Принцип действия датчиков основан на использовании зависимости упругой деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется измерительная мембрана, на которую нанесены полупроводниковые пьезорезисторы, соединенные по мостовой схеме. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием измеряемого давления мембрана деформируется, что приводит к изменению электрического сопротивления пьезорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал напряжения, пропорциональный давлению, который поступает на электронную плату для преобразования в унифицированный электрический выходной сигнал напряжения постоянного тока.
Конструктивно датчики выполнены в виде единого металлического герметичного корпуса, в котором расположены чувствительный элемент и электронная плата.

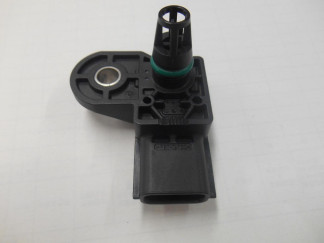

Общий вид датчиков давления S552-18221 приведен на рисунке 1. Пломбирование датчиков не предусмотрено.
А
Таблица 1 - Основные метрологические характеристики датчиков
| Наименование характеристики | Величина |
| Нижний предел измерений, МПа | 0,02 |
| Верхний предел измерений: - избыточного давления, МПа - абсолютного давления, МПа | 0,3 0,3 |
| Предельные допустимые перегрузки, МПа | 0,4 |
| Пределы допускаемой основной приведенной погрешности к верхнему пределу измерений, % | ±1,5 |
| Вариация выходного сигнала, не более, % | ±1,5 |
| Диапазон выходного сигнала напряжения постоянного тока, В | от 0 до 5 |
Таблица 2 - Основные технические характеристики датчиков
| Наименование характеристики | Величина |
| Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность при температуре окружающего воздуха без конденсации влаги, % - атмосферное давление, кПа | от +15 до +25 до 90 от 84 до 106,7 |
| Напряжение питания постоянного тока, В | от 4,75 до 5,25 |
| Потребляемая мощность, Вт, не более | 6 |
| Степень защиты от воздействий окружающей среды | IP 65 |
| Г абаритные размеры, мм, не более | 44x49x40 |
| Резьба для присоединения к источнику давления: | R3/8 |
| Масса, кг, не более | 0,05 |
| Средний срок службы, менее, лет, не менее | 10 |
наносится на корпус датчиков наклейкой, на эксплуатационную документацию -типографским способом.
Комплектность датчиков приведена в таблице 3.
Таблица 3 - Комплектность датчиков
| Наименование | Обозначение | Количество |
| Датчик давления S552-18221 | - | 1 шт. |
| Паспорт | S552-18221.001.ПС | 1 экз. |
| Руководство по эксплуатации | S552.00.001TO | 1 экз. |
осуществляется по документу МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки:
- преобразователи давления ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус приборов и (или) в свидетельство о поверке, и (или) в паспорт.
приведены в эксплуатационном документе.
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 14254-15 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP) Техническая документация изготовителя Mazda Motor Corporation, Япония
| Зарегистрировано поверок | 4 |
| Поверителей | 4 |
| Актуальность данных | 06.12.2024 |
