| Номер в госреестре | 73693-18 |
| Наименование СИ | Преобразователи термоэлектрические с двумя термопарами |
| Изготовитель | "Rossel-Messtechnik GmbH", Германия |
| Год регистрации | 2018 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические с двумя термопарами (далее по тексту -термопреобразователи или ТП) предназначены для измерений температуры отработанных газов в составе двух газотурбинных установок с газовыми турбинами серии SGT5-2000E энергоблока № 1 и № 2 Грозненской ТЭС, г. Грозный.
Принцип работы термопреобразователей основан на термоэлектрическом эффекте -генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
Термопреобразователи имеют неразборную конструкцию и состоят из измерительной вставки с двумя чувствительными элементами (ЧЭ) - термопарами (с минеральной (MgO) изоляцией термоэлектродов), защитной арматуры с монтажным узлом и клеммной головки. Измерительная вставка ТП помещена в защитную трубку, имеющую на конце сужение и открытую зону расположения ЧЭ измерительной вставки, защищенную от механических повреждений специальной конструкцией.
В качестве ЧЭ применяются термопары с номинальной статической характеристикой (НСХ) типа «К».

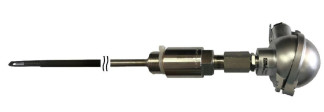

Общий вид ТП представлен на рисунке 1.
Пломбирование ТП не предусмотрено.
Таблица 1 - Метрологические характеристики ТП
| Условное обозначение НСХ | Класс допуска | Рабочий диапазон измеряемых температур, °С | Пределы допускаемых отклонений ТЭДС от НСХ, °С |
| К | 1 | от -40 до +375 включ. св. +375 до +600 | ±1,5 ±0,004 t |
Основные технические характеристики преобразователей термоэлектрических с двумя термопарами приведены в таблице 2.
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Электрическое сопротивление изоляции ТП между цепью чувствительного элемента и металлической частью защитной арматуры при температуре от +15 до +35 °С и относительной влажности от 30 до 80 %, МОм, не менее | 100 |
| Длина монтажной части ТП, мм | 1575 |
| Диаметр монтажной части ТП, мм | 11 |
| Диаметр монтажной части в месте нахождения ЧЭ, мм | 2 |
| Масса, кг | 2,3 |
| Рабочая условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от -40 до +85 98 |
наносится на титульный лист паспорта методом штемпелевания. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический с двумя термопарами | - | 12 шт. |
| Паспорт (на русском языке) | - | 12 экз. |
осуществляется по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».
Основные средства поверки:
Рабочий эталон 3-го разряда по ГОСТ 8.558-2009 - термометр сопротивления эталонный ЭТС-100 (Регистрационный № 19916-10);
Рабочий эталон 2-го разряда по ГОСТ 8.558-2009 - преобразователь термоэлектрический эталонный ТППО (Регистрационный № 19254-10);
Измеритель температуры многоканальный прецизионный МИТ 8.10(М)/8.15(М) (Регистрационный № 19736-11);
Термостаты переливные прецизионные ТПП-1 (Регистрационный № 33744-07); Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный № 46576-11);
Калибратор многофункциональный и коммуникатор ВЕАМЕХ MC6 (-R) (Регистрационный № 52489-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
Международный стандарт МЭК 60584-1:2013 Термопары. Часть 1. Градуировочные таблицы и допуски
ГОСТ 8.558-2009. ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки Техническая документация фирмы «Rossel-Messtechnik GmbH», Германия
| Зарегистрировано поверок | 26 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
