| Номер в госреестре | 73697-18 |
| Наименование СИ | Газоанализаторы портативные |
| Обозначение типа СИ | Лидер |
| Изготовитель | Общество с ограниченной ответственностью «ЛидерГазДетектор» (ООО «ЛидерГазДетектор»), г. Москва |
| Год регистрации | 2018 |
| Срок свидетельства | 25.12.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы портативные Лидер, модели Лидер 01, Лидер 02, Лидер 021, Лидер 04, Лидер 041 и газоанализаторы с функцией поиска утечек Лидер Т (далее по тексту - газоанализаторы) предназначены для измерений объемной доли кислорода, массовой концентрации токсичных и углеводородных газов, а также довзрывоопасных концентраций горючих газов в воздухе рабочей зоны.
Принципы действия газоанализаторов основан на непрерывном преобразовании сигналов поступающих от газочувствительного измерительного преобразователя (далее - сенсора), для обработки встроенным микропроцессором, с последующей передачей одним или несколькими выходными сигналами.
Способ отбора пробы - диффузионный. Допускается эксплуатация газоанализаторов с внешними побудителями расхода (насосами для отбора проб).
Газоанализаторы в зависимости от модели могут комплектоваться сенсорами следующих типов: электрохимический (ЭХД), термокаталитический (ТКД), полупроводниковый (ИНД), фотоионизационный (ФИД), инфракрасный (ИКД):
Лидер 01 - ЭХД;
Лидер 02 - ЭХД, ТКД, ППД;
Лидер 021 - ЭХД, ТКД, ИКД, ФИД;
Лидер 04 - ЭХД, ТКД;
Лидер 041 - ЭХД, ТКД, ИКД, ФИД;
Лидер Т - ППД.
Газоанализаторы представляют собой автоматические переносные одноканальные и многоканальные приборы непрерывного действия.
Конструктивно газоанализаторы выполнены в одноблочном пластмассовом ударопрочном корпусе.
Газоанализаторы имеют жидкокристаллический цифровой (монохромный или цветной) дисплей с подсветкой, обеспечивающий отображение:
- результатов измерений содержания определяемых компонентов;
- единиц измерений;
- уровня заряда аккумуляторов (батарейки);
- информацию о срабатывании сигнализации;
- меню пользователя.
Питание газоанализаторов осуществляется от встроенного литиевого аккумулятора или литиевой батарейки (модель Лидер 01).
Газоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги.
Газоанализаторы сохраняют в памяти результаты измерений и обеспечивают вывод данных на персональный компьютер при помощи USB-порта или ИК-порта.
Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации в режиме установок газоанализатора (кроме модели Лидер 01).

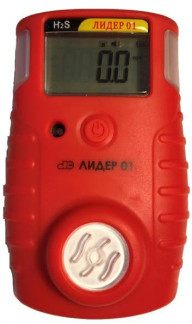

Общий вид газоанализаторов представлен на рисунке 1.
Рисунок 1 - Общий вид газоанализаторов портативных Лидер, модели: Лидер 01, Лидер 02, Лидер 021, Лидер 04, Лидер 041 и газоанализаторов с функцией поиска утечек Лидер Т
Защита от несанкционированного доступа к настройкам газоанализаторов осуществляется посредством введения секретного кода (пароля).
Пломбирование газоанализаторов не предусмотрено.
Программное обеспечение (ПО) газоанализаторов Лидер идентифицируется при включении путем вывода на дисплей номера версии.
Идентификационные данные ПО приведены в Таблице 1.
Защиты ПО от несанкционированного доступа не требуется, поскольку память EEPROM не может быть перепрограммирована.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения Лидер
| Идентификационные данные (признаки) | Значение | |||||
| Модель газоанализатора | Лидер 01 | Лидер 02 | Лидер 021 | Лидер 04 | Лидер 041 | Лидер Т |
| Идентификационное наименование ПО | Лидер 01-Main 15022658 | Лидер 02-Main 15022661 | Лидер 021-Main 17110261 | Лидер 04-Main 15031058 | Лидер 041-Main 17110261 | Лидер Т-Main 16101924 |
| Номер версии (идентификационный номер) ПО | не ниже V2.03 | не ниже V2.00 | не ниже V1.03 | не ниже V3.00 | не ниже V1.01 | не ниже V1.01 |
| Цифровой идентификатор ПО | Недоступен, вследствие защиты встроенного ПО от чтения и записи | |||||
Таблица 2 - Метрологические характеристики
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, To,9, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер 01 | Сероводород (H2S) | от 0 до 100 | от 0 до 10 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 10 до 100 мг/м3 | - | - | ±15 | 30 | 20 | |||||
| Лидер 01 | Оксид углерода (CO) | от 0 до 1000 от 0 до 2000 | от 0 до 50 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 50 до 1000 мг/м3 | - | - | ±15 | 20 | ||||||
| св. 1000 до 2000 мг/м3 | - | - | ±20 | 30 | ||||||
| Лидер 01 | Кислород (О2) | - | от 0 до 30 | - | от 0 до 15 % включ. | - | ±5 | - | 15 | 10 |
| Св. 15 до 30 % | - | - | ±5 | |||||||
| Лидер 02 | Общее содержание горючих газов (по CH4) | от 0 до 2,2 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 2,2 % об.) | ±5 | 15 | 15 | |||
| Лидер 02 | Общее содержание горючих газов (по СзНв) | от 0 до 0,85 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 0,85 % об.) | ±5 | 20 | 15 | |||
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, T0,9, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер 02 | Общее содержание горючих газов (по C6H14) | от 0 до 0,50 | от0 до 50 | от 0 до 50 % НКПР (от 0 до 0,50 % об.) | ±5 | 30 | 30 | |||
| Лидер 02 | Общее содержание горючих газов (по Н2) | от 0 до 2,0 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 2,0 % об.) | ±5 | 15 | 15 | |||
| Лидер 02 | Суммарные углеводороды (по СэНв) | от 0 до 3000 | от 0 до 3000 мг/м3 | ±15 | 20 | |||||
| Лидер 02 | Суммарные углеводороды (по С6Н14) | от 0 до 3000 | от 0 до 3000 мг/м3 | ±15 | 30 | |||||
| Лидер 02 | Сероводород (H2S) | от 0 до 100 | от 0 до 10 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 10 до 100 мг/м3 | - | - | ±15 | 30 | 20 | |||||
| Лидер 02 | Оксид углерода (CO) | от 0 до 1000 от 0 до 2000 | от 0 до 50 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 50 до 1000 мг/м3 | - | - | ±15 | 20 | ||||||
| св. 1000 до 2000 мг/м3 | - | - | ±20 | 30 | ||||||
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, T0,9, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер 02 | Кислород (O2) | от 0 до 30 | от 0 до 15 % об. включ. | - | ±5 | - | 15 | 15 | ||
| св. 15 до 30 % об. | - | - | ±5 | |||||||
| Лидер 02 | Аммиак (NH3) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±20 | - | 40 | |||
| св. 20 до 100 мг/м3 | - | ±20 | 150 | |||||||
| Лидер 02 | Диоксид серы (SO2) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | 30 | ||||
| св. 20 до 100 мг/м3 | - | ±15 | 45 | |||||||
| Лидер 02 | Водород (Н2) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | 20 | ||||
| св. 20 до 100 мг/м3 | - | ±15 | 60 | |||||||
| Лидер Т | Общее содержание горючих газов (по CH4) | от 0 до 1,0 (от 0 до 10000 млн-1) | от 0 до 1,0 % об. д. (от 0 до 10000 млн-1) | ±15 | 15 | |||||
| Лидер Т | Общее содержание горючих газов (по CH4) | от 0 до 2,0 (от 0 до 20000 млн-1) | от 0 до 2,0 % об. д. (от 0 до 20000 млн-1) | ±15 | 15 | |||||
| Лидер Т | Общее содержание горючих газов (по CH4) | от 0 до 3,0 (от 0 до 30000 млн-1) | от 0 до 3,0 % об. д. (от 0 до 30000 млн-1) | ±15 | 15 | |||||
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, To,9, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер Т | Общее содержание горючих газов (по C3H8) | от 0 до 1,0 (от 0 до 10000 млн-1) | от 0 до 1,0 % об. (от 0 до 10000 млн-1) | ±15 | 15 | |||||
| Лидер Т | Общее содержание горючих газов (по C3H8) | от 0 до 2,0 (от 0 до 20000 млн-1) | от 0 до 2,0 % об. д. (от 0 до 20000 млн-1) | ±15 | 15 | |||||
| Лидер Т | Общее содержание горючих газов (по C3H8) | от 0 до 3,0 (от 0 до 30000 млн-1) | от 0 до 3,0 % об. д. (от 0 до 30000 млн-1) | ±15 | 15 | |||||
| Лидер 04 | Общее содержание горючих газов (по CH4) | от 0 до 2,2 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 2,2 % об. д.) | ±5 | 15 | 15 | |||
| Лидер 04 | Общее содержание горючих газов (по C3H8) | от 0 до 0,85 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 0,85 % об.) | ±5 | 20 | 15 | |||
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, T0,9, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер 04 | Общее содержание горючих газов (по C6H14) | от 0 до 0,50 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 0,50 % об.) | ±5 | 30 | 30 | |||
| Лидер 04 | Сероводород (H2S) | от 0 до 100 | от 0 до 10 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 10 до 100 мг/м3 | - | - | ±15 | 30 | 20 | |||||
| Лидер 04 | Оксид углерода (CO) | от 0 до 1000 от 0 до 2000 | от 0 до 50 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 50 до 1000 мг/м3 | - | - | ±15 | 20 | ||||||
| св. 1000 до 2000 мг/м3 | - | - | ±20 | 30 | ||||||
| Лидер 04 | Кислород (O2) | от 0 до 30 | от 0 до 15 % об. включ. | - | ±5 | - | 15 | 15 | ||
| св. 15 до 30 % об. | - | - | ±5 | |||||||
| Лидер 021 | Общее содержание горючих газов (по CH4) | от 0 до 2,2 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 2,2 % об.) | ±5 | 15 | 15 | |||
| Лидер 021 | Общее содержание горючих газов (по C3H8) | от 0 до 0,85 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 0,85 % об.) | ±5 | 20 | 15 | |||
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, T0,9, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер 021 | Общее содержание горючих газов (по C6H14) | от 0 до 0,50 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 0,50 % об.) | ±5 | 30 | 30 | |||
| Лидер 021 | Сероводород (H2S) | от 0 до 100 | от 0 до 10 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 10 до 100 мг/м3 | - | - | ±15 | 30 | 20 | |||||
| Лидер 021 | Оксид углерода (CO) | от 0 до 1000 от 0 до 2000 | от 0 до 50 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 50 до 1000 мг/м3 | - | - | ±15 | 20 | ||||||
| св. 1000 до 2000 мг/м3 | - | - | ±20 | 30 | ||||||
| Лидер 021 | Кислород (O2) | от 0 до 30 | от 0 до 15 % об. включ. | - | ±5 | - | 15 | 15 | ||
| св. 15 до 30 % об. | - | - | ±5 | |||||||
| Лидер 021 | Аммиак (NH3) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±20 | - | 40 | |||
| св. 20 до 100 мг/м3 | - | - | ±20 | 150 | ||||||
| Лидер 021 | Диоксид серы (SO2) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | - | 30 | |||
| св. 20 до 100 мг/м3 | - | - | ±15 | 45 | ||||||
| Лидер 021 | Оксид азота (Ш) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | - | 60 | |||
| св. 20 до 100 мг/м3 | - | - | ±15 | |||||||
| Лидер 021 | Диоксид азота (NО2) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | - | 60 | |||
| св. 20 до 100 мг/м3 | - | - | ±15 | |||||||
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер 021 | Диоксид углерода (СО2) | от 0 до 5 | от 0 до 5 % об. | ±20 | 30 | |||||
| Лидер 021 | ЛОС (по i- С4Н8) | от 0 до 4000 | от 0 до 100 мг/м3 включ. | - | ±15 | - | 60 | |||
| св. 100 до 4000 мг/м3 | - | - | ±15 | |||||||
| Лидер 021 | Водород (Н2) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | - | 20 | |||
| св. 20 до 100 мг/м3 | - | - | ±15 | 60 | ||||||
| Лидер 021 | Хлористый водород (HCl) | от 0 до 30 | от 0 до 5 мг/м3 включ. | - | ±25 | - | 70 | |||
| св. 5 до 30 мг/м3 | - | - | ±25 | |||||||
| Лидер 021 | Цианистый водород (HCN) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±25 | - | 60 | |||
| св. 20 до 100 мг/м3 | - | - | ±25 | |||||||
| Лидер 021 | Фтористый водород (HF) | от 0 до 10 | от 0 до 2 мг/м3 включ. | - | ±15 | - | 90 | |||
| св. 2 до 10 мг/м3 | - | - | ±15 | |||||||
| Лидер 021 | Метанол (CH3OH) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±25 | - | 120 | |||
| св. 20 до 100 мг/м3 | - | - | ±25 | |||||||
| Лидер 021 | Фосфин (PH3) | от 0 до 30 | от 0 до 5 мг/м3 включ. | - | ±30 | - | 60 | |||
| св. 5 до 30 мг/м3 | - | - | ±30 | |||||||
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, T0,9, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер 021 | Винилхло-рид (хлорэ-тилен) (C2H3CO | от 0 до 200 | от 0 до 50 мг/м3 включ. | - | ±30 | - | 120 | |||
| св. 50 до 200 мг/м3 | - | - | ±30 | |||||||
| Лидер 021 | Фосген (COCh) | от 0 до 20 | от 0 до 2 мг/м3 включ. | - | ±30 | 120 | ||||
| св. 2 до 20 мг/м3 | - | - | ±30 | |||||||
| Лидер 041 | Общее содержание горючих газов (по CH4) | от 0 до 2,2 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 2,2 % об.) | ±5 | 15 | 15 | |||
| Лидер 041 | Общее содержание горючих газов (по C3H8) | от 0 до 0,85 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 0,85 % об.) | ±5 | 20 | 15 | |||
| Лидер 041 | Общее содержание горючих газов (по C6H14) | от 0 до 0,50 | от 0 до 50 | от 0 до 50 % НКПР (от 0 до 0,50 % об.) | ±5 | 30 | 30 | |||
| Лидер 041 | Сероводород (H2S) | от 0 до 100 | от 0 до 10 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 10 до 100 мг/м3 | - | - | ±15 | 30 | 20 | |||||
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, T0,9, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер 041 | Оксид углерода (CO) | от 0 до 1000 от 0 до 2000 | от 0 до 50 мг/м3 включ. | - | ±15 | - | 15 | 15 | ||
| св. 50 до 1000 мг/м3 | - | - | ±15 | 20 | ||||||
| св. 1000 до 2000 мг/м3 | - | - | ±20 | 30 | ||||||
| Лидер 041 | Кислород (O2) | от 0 до 30 | от 0 до 15 % об. включ. | - | ±5 | - | 15 | 15 | ||
| св. 15 до 30 % об | - | - | ±5 | |||||||
| Лидер 041 | Аммиак (NH3) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±20 | - | 40 | |||
| св. 20 до 100 мг/м3 | - | - | ±20 | 150 | ||||||
| Лидер 041 | Диоксид серы (SO2) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | - | 30 | |||
| св. 20 до 100 мг/м3 | - | - | ±15 | 45 | ||||||
| Лидер 041 | Оксид азота 0*О) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | - | 60 | |||
| св. 20 до 100 мг/м3 | - | - | ±15 | |||||||
| Лидер 041 | Диоксид азота (NО2) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | 60 | ||||
| св. 20 до 100 мг/м3 | - | - | ±15 | |||||||
| Лидер 041 | Диоксид углерода (СО2) | от 0 до 5 | от 0 до 5 % об. | ±20 | 30 | |||||
| Лидер 041 | ЛОС (по i- С4Н8) | от 0 до 4000 | от 0 до 100 мг/м3 включ. | - | ±15 | - | 60 | |||
| св. 100 до 4000 мг/м3 | - | - | ±15 | |||||||
| Наиме нование модели газо- анали заторов | Измеряемый компонент | Диапазон измерений | Диапазон измерений, в котором нормируются характеристики погрешности | Пределы допускаемой основной погрешности | Предел времени установления показаний, с | Время сраба- тыва- ния сигна- лиза- 4 ции , с | ||||
| массовая концентрация, мг/м3 | объемная доля, % | % НКПР | абсо лютной | приве денной | относи тельной | |||||
| Лидер 041 | Водород (Н2) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±15 | - | 20 | |||
| св. 20 до 100 мг/м3 | - | - | ±15 | 60 | ||||||
| Лидер 041 | Хлористый водород (HCl) | от 0 до 30 | от 0 до 5 мг/м3 включ. | - | ±25 | - | 70 | |||
| св. 5 до 30 мг/м3 | - | - | ±25 | |||||||
| Лидер 041 | Цианистый водород (HCN) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±25 | - | 60 | |||
| св. 20 до 100 мг/м3 | - | - | ±25 | |||||||
| Лидер 041 | Фтористый водород (HF) | от 0 до 10 | от 0 до 2 мг/м3 включ. | - | ±15 | - | 90 | |||
| св. 2 до 10 мг/м3 | - | - | ±15 | |||||||
| Лидер 041 | Метанол (CH3OH) | от 0 до 100 | от 0 до 20 мг/м3 включ. | - | ±25 | - | 120 | |||
| св. 20 до 100 мг/м3 | - | - | ±25 | |||||||
| Лидер 041 | Фосфин (PH3) | от 0 до 30 | от 0 до 5 мг/м3 включ. | - | ±30 | - | 60 | |||
| св. 5 до 30 мг/м3 | - | - | ±30 | |||||||
| Лидер 041 | Винилхлор ид (хлорэтилен) (C2H3Cl) | от 0 до 200 | от 0 до 50 мг/м3 включ. | - | ±30 | - | 120 | |||
| св. 50 до 200 мг/м3 | - | - | ±30 | |||||||
| Лидер 041 | Фосген (COCl2) | от 0 до 20 | от 0 до 2 мг/м3 включ. | - | ±30 | - | 120 | |||
| св. 2 до 20 мг/м3 | - | - | ±30 | |||||||
| Наиме | Измеряемый | Диапазон измерений | Диапазон измере | Пределы допускаемой | Предел | Время | ||||
| нование | компонент | ний, в котором | основной погрешности | времени | сраба- | |||||
| модели | массовая | объемная | % | нормируются ха- | абсо- | приве- | относи- | установ- | тыва- | |
| газо- анали заторов | концентрация, мг/м3 | доля, % | НКПР | рактеристики погрешности | лютной | денной | тельной | ления показаний, T0,9, с | ния сигна- лиза- 4 ции , с | |
Примечания:
1. Основная погрешность нормирована при условиях:
- температура окружающей среды: от 015 до +25 °С;
- диапазон атмосферного давления: от 70 до 130 кПа;
- относительная влажность окружающей среды: от 30 до 80 %.
2. Значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002
3. Приведенная погрешность отнесена к верхней границе диапазона.
4. Время срабатывания сигнализации при содержании поверочного компонента, в 1,6 раз превышающего пороговое значение.
Таблица 3 - Основные технические характеристики
| Наименование характери | Лидер 01 | Лидер 02 | Лидер Т | Лидер 04 | Лидер 021 | Лидер 041 |
| стики | ||||||
| Диапазон рабочих о/'ч температур, С | от минус 40 до + 50 | |||||
| Диапазон относительной влажности воздуха, % | от 5 до 95 (без конденсации) | |||||
| Диапазон атмосферного давления, кПа | от 70 до 130 | |||||
| Напряжение постоянного тока, В | 3 | 3,7 | 3,7 | 3,7 | 3,7 | 3,7 |
| Сила тока, мАч | - | 1300 | 2200 | 1800 | 1800 | 2200 |
| Маркировка взрывозащиты | 0Ex ia IIC T4 Ga | 1Ex ib d IIC T4 | 1Ex ib d IIC T4 | 0Ex ia s IIC T4 | 0Ex ia s IIC T4 | 0Ex ia s IIC T4 |
| X | Gb X | Gb X | Ga X | Ga X | Ga X | |
| Габаритные размеры, мм, не более: | ||||||
| - высота | 91 | 104 | 170 | 116 | 108 | 147 |
| - ширина | 34 | 31 | 33 | 30 | 36 | 37 |
| - длина | 58 | 61 | 77 | 66 | 61 | 76 |
| Масса, г, не более | 100 | 125 | 300 | 200 | 190 | 350 |
| Средняя наработка на отказ, ч, не менее | 30000 | |||||
| Срок службы газоанализатора, без учета срока службы датчиков, лет, не менее | 10 | |||||
Таблица 4 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности газоанализатора от изменения температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, в долях от пределов допускаемой основной погрешности | 1,0 |
| Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения относительной влажности анализируемой среды в диапазоне рабочих условий, на каждые 10 %, в долях от пределов допускаемой основной погрешности | 0,5 |
| Пределы допускаемой дополнительной погрешности газоанализатора от влияния изменения атмосферного давления в диапазоне рабочих условий, на каждые 3,3 кПа, в долях от пределов допускаемой основной погрешности | 0,3 |
наносится на газоанализатор и титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г азоанализатор портативный | Лидер, модели Лидер 01, Лидер 02, Лидер 021, Лидер 04, Лидер 041 и газоанализаторы с функцией поиска утечек Лидер Т1) | 1 шт. |
| Калибровочный адаптер | - | 1 шт. 2) |
| Зарядное устройство | - | 1 шт. 3) |
| Коммуникационный кабель | - | 1 шт. 3) |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | Газоанализаторы портативные Лидер, модели: Лидер 01, Лидер 02, Лидер 021, Лидер 04, Лидер 041 и газоанализаторы с функцией поиска утечек Лидер Т. Методика поверки | 1 экз. на партию |
| 1) Исполнение и определяемый компонент по заказу 2) Кроме модели Лидер Т 3) Кроме модели Лидер 01 | ||
осуществляется по документу МП 73697-18 «Газоанализаторы портативные Лидер, модели: Лидер 01, Лидер 02, Лидер 021, Лидер 04, Лидер 041 и газоанализаторы с функцией поиска утечек Лидер Т. Методика поверки», утвержденному АО «Центрохимсерт» 29 августа 2018 года. Основные средства поверки:
- Государственные стандартные образцы - поверочные газовые смеси (ПГС-ГСО): ГСО №№ 10539-2014 (СН4/воздух, С3Н8/воздух, С6Н14/воздух, ьС4Н8/воздух, CH3OH/воздух), 105452014 (СО/воздух (азот), СО2/воздух (азот), H^/воздух (азот), КЦ^/воздух (азот), NO/воздух (азот), NO2/воздух (азот), SО2/воздух (азот), HCl/воздух (азот), HF/воздух (азот), HCN/воздух (азот), PH3/воздух (азот); Н2/воздух), 10546-2014 (COCh/воздух (азот); О2/азот); 10548-2014 (C2H3Cl/воздух (азот));
- азот газообразный особой чистоты сорт первый по ГОСТ 9293-74, объемная доля азота 99,999 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится в паспорта на газоанализаторы или свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 8.578-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах
ГОСТ Р 52350.29.1-2010 Взрывоопасные среды. Часть 29-1 Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности
Газоанализаторы портативные Лидер, модели: Лидер 01, Лидер 02, Лидер 021, Лидер 04, Лидер 041 и газоанализаторы с функцией поиска утечек Лидер Т. Технические условия ТУ 4215-050-11732172-2014
| Зарегистрировано поверок | 81718 |
| Поверителей | 174 |
| Актуальность данных | 13.09.2024 |
